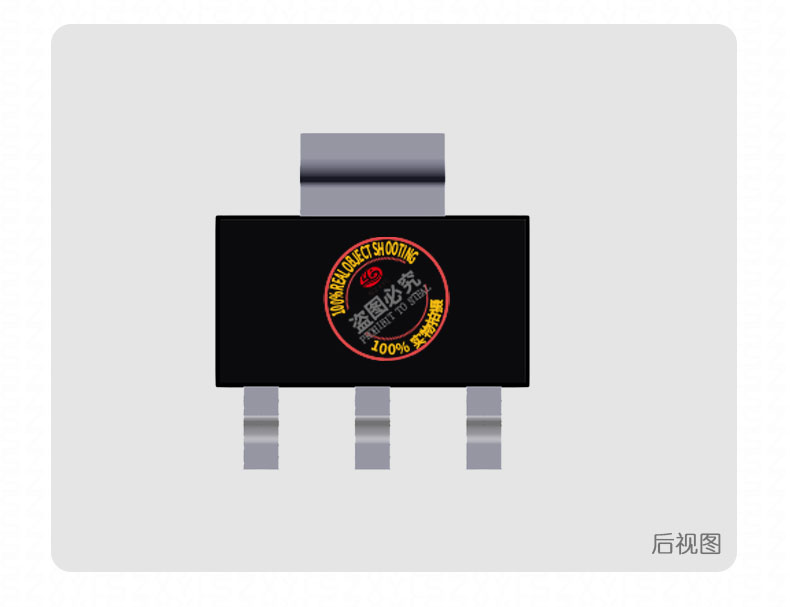

PZTA56 SOT-223 PNP 型通用晶体管产品描述

PZTA56he心参数与特性

• 高电压与中电流能力：
  • 集电极 - 发射极电压（VCEO）：-80V（zui大值），集电极连续电流（Ic）为 - 500mA，脉冲电流可达 - 1.2A，适配 80V 以下中高压系统，如工业控制的继电器驱动、消费电子的电源管理和汽车电子的辅助电路。
  • 宽电流增益范围：直流电流增益（hFE）zui小值为 100，NXP 版本 hFE zui小值为 50，支持精密信号放大和稳定的开关控制。
  • 低饱和压降：在集电极电流（Ic）为 - 100mA、基极电流（Ib）为 - 10mA 时，集电极 - 发射极饱和电压（VCE (sat)）zui大值为 - 0.25V，显著降低导通损耗，提升能效。
• 高频性能：特征频率（fT）为 50MHz（VCE=-5V，Ic=-100mA），适用于中高频信号放大，如音频放大器的驱动级和 PWM 调制电路。
• 宽温度范围：工作温度范围为 - 55℃至 %2B 150℃，存储温度范围 - 65℃至 %2B 150℃，适应工业环境和消费电子应用。功率耗散（PC）为 1W（TA=25℃），若采用陶瓷基板（40mm?40mm），功率耗散可达 1.5W。

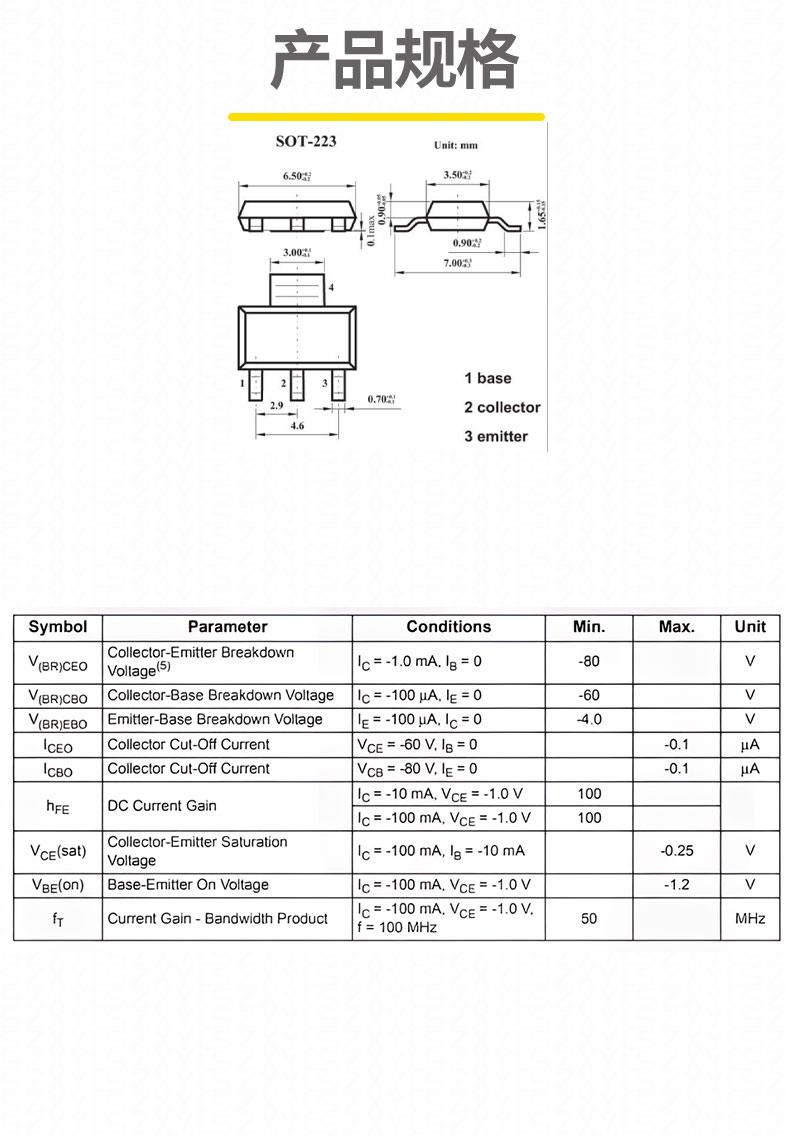

  PZTA56技术参数

  参数	数值 / 范围	测试条件
  集电极 - 发射极电压（VCEO）	-80V	持续工作
  集电极电流（Ic）	-500mA	持续工作
  直流电流增益（hFE）	100~300（分档）	VCE=-10V，Ic=-0.5A
  集电极 - 发射极饱和电压（VCE (sat)）	≤-0.25V	Ic=-100mA，Ib=-10mA
  特征频率（fT）	50MHz	VCE=-5V，Ic=-100mA
  功率耗散（PC）	1W（TA=25℃）	环境温度 25℃
  集电极输出电容（Cob）	30pF	VCB=-10V，f=1MHz

应用领域

1. 工业控制：
   • 高压开关：在 48V 工业电源模块中作为主开关管，支持宽输入电压范围（24-80V），优化转换效率，适用于自动化设备的电磁阀驱动和传感器信号放大。例如，在工业机器人的伺服电机控制电路中，可通过 PWM 调制实现jing确速度控制。
   • 逆变器驱动：用于高电压低电流逆变器，如太阳能逆变器的辅助电路，结合低饱和压降（-0.25V）降低能效损耗。
2. 汽车电子：
   • 车载电源：作为 12V/24V 系统的高压开关元件，利用 80V 耐压和 500mA 电流能力实现可靠控制，适配汽车电动座椅、雨刮器等辅助电路。
   • 继电器驱动：驱动车载继电器时，需并联快速恢复二极管（如 FR107）抑制反向电压尖峰，避免晶体管损坏。
3. 通信设备：
   • 射频放大：在对讲机或无线模块中作为射频信号放大器，利用 50MHz 特征频率实现中高频段信号处理，支持 GSM、CDMA 等通信标准。
   • 电源管理：在基站电源模块中作为高压侧开关管，结合低饱和压降提升能效，适配 48V 输入系统。
4. 消费电子：
   • 高端家电：用于智能空调、洗衣机的电机驱动电路，结合宽温度范围（-55℃至 %2B 150℃）适应复杂环境。
   • 电源适配器：在 80V 输入的手机充电器中作为开关管，支持宽输入电压范围，优化体积和效率。
