BDP949he心参数与特性

• 电气性能：
  • 集电极 - 发射极电压（VCEO）：60V，支持工业控制、汽车电子等中等电压场景，可承受车载电源的浪涌电压。
  • 集电极电流（IC）：连续 3A（直流），脉冲电流能力可达 6A，满足电机驱动、音频功率放大等大功率需求。
  • 直流电流增益（hFE）：zui小值 85@500mA、1V（测试条件：Ic=500mA, Vce=1V），典型值范围 85~475，适合需要高增益的驱动电路，如汽车音频放大器的末级输出。
  • 特征频率（fT）：100MHz（典型值），支持中高频信号处理，如工业逆变器的 PWM 调制及汽车电机控制的快速响应。
  • 饱和电压（VCE (sat)）：0.5V@200mA、2A（测试条件：Ic=2A, Ib=200mA），适合大电流开关场景，配合外部驱动电路可优化导通损耗。
  • 耗散功率（PD）：5W（SOT-223 封装典型值），背部导热焊盘设计支持持续高负载工作，适用于汽车 24V 电源模块。
• 工作范围：
  • 温度范围：-65?C 至 %2B 150?C，适应工业、汽车等严苛环境，满足 - 40?C 车载环境的长期可靠性需求。
  • 湿度敏感性等级（MSL）：1 级（无限存储时间），默认符合行业标准，便于长期库存管理。

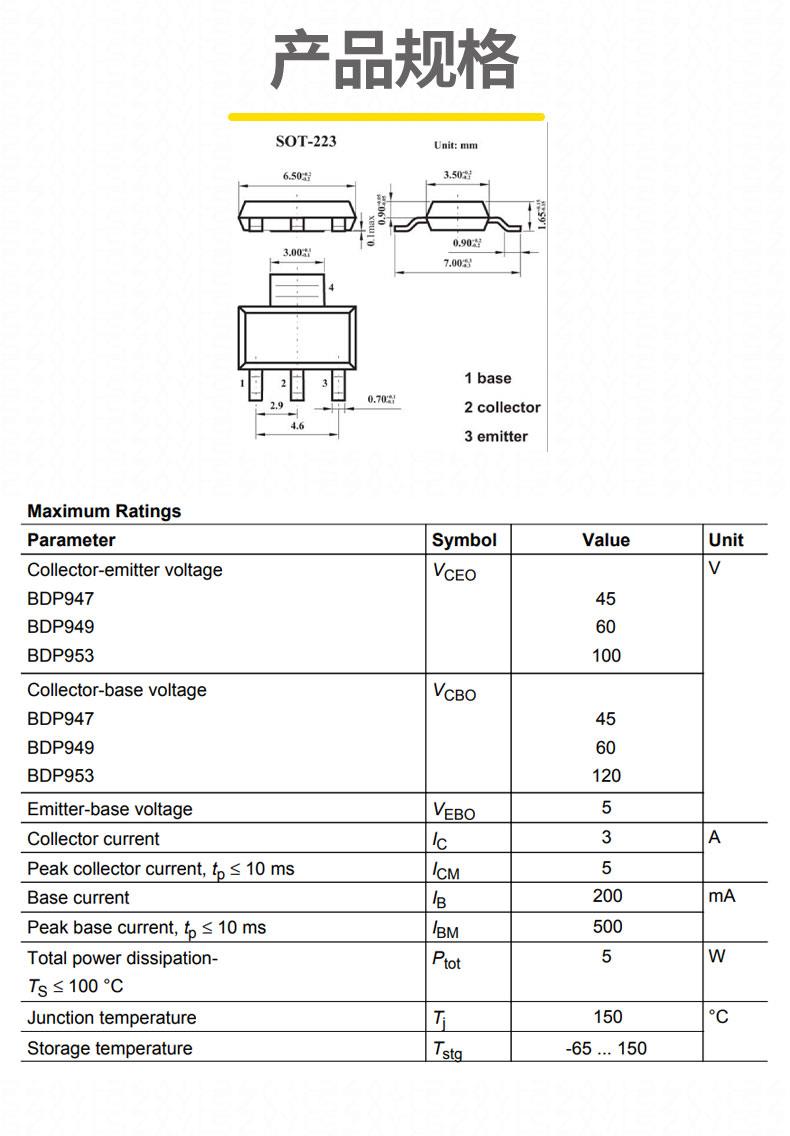

BDP949封装与结构

• 封装形式：SOT-223（4 引脚），尺寸 6.5?3.5?1.6mm，符合 JEDEC 标准，支持自动化贴片生产，引脚配置为 1 脚基极（B）、3 脚发射极（E）、2/4 脚集电极（C），集电极与封装背部导热焊盘直接连接以优化散热。
• 散热优化：背部大面积导热焊盘提升散热效率，可直接替换 DPAK 封装器件，降低 PCB 布局复杂度，适合紧凑型高压驱动模块。典型热阻参数为 θJA（结到环境）106?C/W（无散热片），θJC（结到外壳）25?C/W（带散热片），通过 PCB 覆铜设计可进一步优化散热性能。

BDP949应用领域

• 工业控制：
  • 高压电机驱动：60V 电压耐受性支持工业设备中的中小功率电机控制，配合 H 桥电路可实现双向调速，如传送带驱动系统。
  • 电源管理：在 48V 转 12V 的 DC-DC 转换器中，作为功率级开关管，低饱和电压设计可降低导通损耗，提升系统能效至 90% 以上。
• 汽车电子：
  • 音频功率放大：3A 连续电流支持汽车音响系统的末级功率放大，85~475 倍电流增益可实现高保真音频输出，配合 LC 滤波电路优化音质。
  • 电磁阀控制：在汽车空调压缩机控制中，快速响应特性（开关时间 < 100ns）可精准控制电磁阀通断，提升系统能效。
• 消费电子：
  • 白色家电驱动：60V 电压支持洗衣机、洗碗机等设备的电机控制，100MHz 特征频率确保 PWM 调制的稳定性。
  • LED 照明驱动：在高亮度 LED 恒流驱动电路中，可通过调节基极电流实现jing确调光，配合线性稳压器优化输出纹波。
