供应BCP69 SOT-223 PNP 晶体管

型号/规格:

BCP69

品牌/商标:

SZXYL

封装形式:

SOT-223

环保类别:

无铅环保型

安装方式:

贴片式

包装方式:

卷带编带包装

功率特性:

小功率

频率特性:

高频

极性:

PNP型

产品信息

BCP69(SOT-223 封装)是一款专为低电压、大电流场景设计的PNP 型功率晶体管,广泛应用于汽车电子、工业控制及消费电子领域。以下是基于he心参数与应用场景的详细描述:

BCP69he心参数与特性

  • 电气性能
    • 集电极 - 发射极电压(VCEO):-20V,适用于车载 12V/24V 系统、消费电子等低电压场景,可承受瞬时浪涌电压。
    • 集电极电流(IC):连续 - 2A(直流),脉冲电流能力可达 - 3A,满足电机驱动、音频放大等大功率需求。
    • 直流电流增益(hFE):zui小值 85@500mA、1V(测试条件:Ic=500mA, Vce=1V),典型值范围 85~375,支持高增益驱动电路,如汽车音频放大器的末级输出。
    • 特征频率(fT):140MHz(典型值),支持中高频信号处理,如工业逆变器的 PWM 调制及汽车电机控制的快速响应。
    • 饱和电压(VCE (sat)):0.5V@200mA、2A(测试条件:Ic=2A, Ib=200mA),适合大电流开关场景,配合外部驱动电路可优化导通损耗。
    • 耗散功率(PD):1.35W(SOT-223 封装典型值),背部导热焊盘设计支持持续高负载工作,适用于汽车 24V 电源模块。
  • 工作范围
    • 温度范围:-65?C 至 %2B 150?C,适应工业、汽车等严苛环境,满足 - 40?C 车载环境的长期可靠性需求。
    • 湿度敏感性等级(MSL):1 级(无限存储时间),默认符合行业标准,便于长期库存管理。

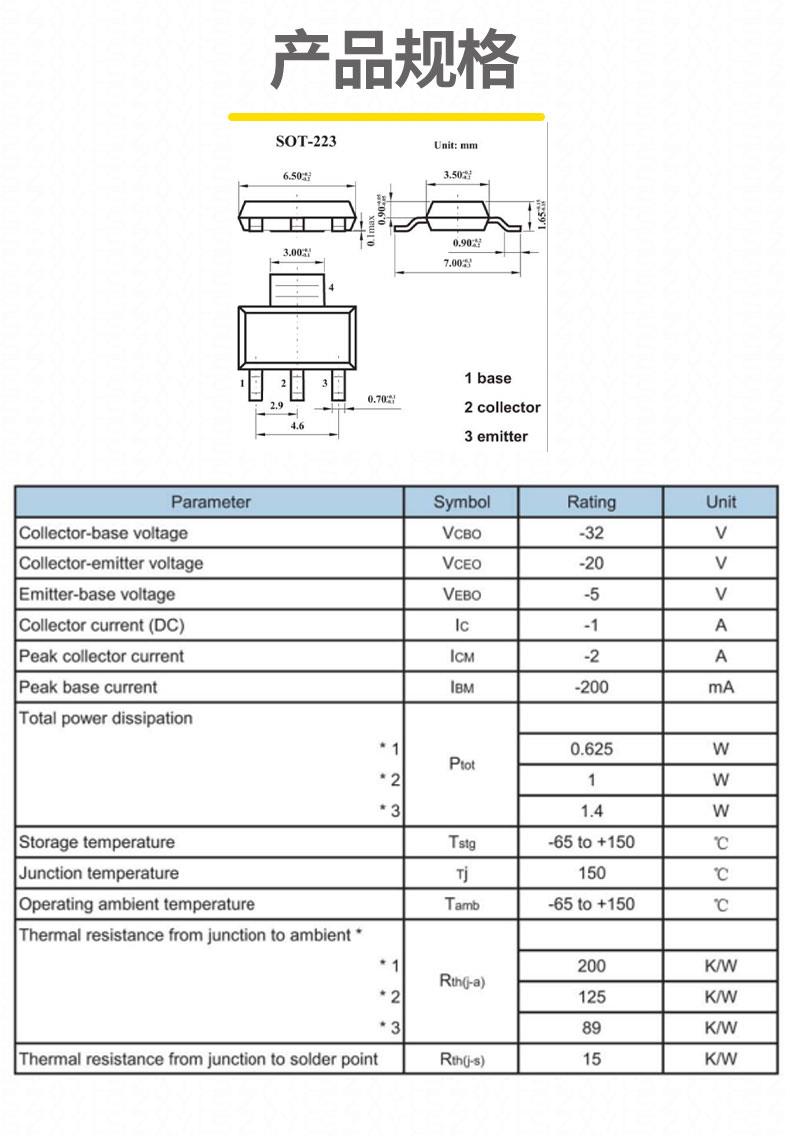

BCP69封装与结构

  • 封装形式:SOT-223(4 引脚),尺寸 6.5?3.5?1.65mm(NXP 版本)或 6.7?3.7?1.8mm(安森美版本),符合 JEDEC 标准,支持自动化贴片生产。
  • 引脚配置:1 脚基极(B)、3 脚发射极(E)、2/4 脚集电极(C),集电极与封装背部导热焊盘直接连接以优化散热。
  • 散热优化:背部大面积导热焊盘提升散热效率,典型热阻参数为 θJA(结到环境)106?C/W(无散热片),θJC(结到外壳)25?C/W(带散热片),通过 PCB 覆铜设计可进一步优化散热性能。

BCP69应用领域

  • 汽车电子
    • 音频功率放大:-2A 连续电流支持汽车音响系统的末级功率放大,85~375 倍电流增益可实现高保真音频输出,配合 LC 滤波电路优化音质。
    • 电磁阀控制:在汽车空调压缩机控制中,快速响应特性(开关时间 < 100ns)可精准控制电磁阀通断,提升系统能效。
    • 电源管理:在 12V 转 5V 的 DC-DC 转换器中,作为功率级开关管,低饱和电压设计可降低导通损耗,提升系统能效至 90% 以上。
  • 工业控制
    • 低压电机驱动:-20V 电压耐受性支持工业设备中的中小功率电机控制,配合 H 桥电路可实现双向调速,如传送带驱动系统。
    • 线性稳压器:与 NPN 互补型号(如 BCP68)组成对称电路,实现高精度电压调节,适用于工业自动化设备。
  • 消费电子
    • 白色家电驱动:-20V 电压支持洗衣机、洗碗机等设备的电机控制,140MHz 特征频率确保 PWM 调制的稳定性。
    • 电池管理系统(BMS):在移动电源中,作为负载开关管,低饱和电压设计可降低待机功耗,延长电池续航。
