供应BCP56 SOT-223 NPN 晶体管

型号/规格:

BCP56

品牌/商标:

SZXYL

封装形式:

SOT-223

环保类别:

无铅环保型

安装方式:

贴片式

包装方式:

卷带编带包装

功率特性:

中功率

频率特性:

高频

极性:

NPN型

产品信息

BCP56是NPN 型功率晶体管,专为高压大电流场景设计,广泛应用于汽车电子、工业控制及消费电子领域。以下是基于he心参数与应用场景的详细描述:

BCP56he心参数与特性

  • 电气性能
    • 集电极 - 发射极电压(VCEO):80V,支持车载电源、工业设备等中高压场景,可承受瞬时浪涌电压。
    • 集电极电流(IC):连续 1A(直流),脉冲电流能力可达 2A,满足电机驱动、音频放大等大功率需求。
    • 直流电流增益(hFE):zui小值 40@150mA、2V(测试条件:Ic=150mA, Vce=2V),典型值范围 80~250(如 NXP BCP56-16H-Q 为 100~250),支持高增益驱动电路,如汽车音频放大器的末级输出。
    • 特征频率(fT):100MHz(典型值),支持中高频信号处理,如工业逆变器的 PWM 调制及汽车电机控制的快速响应。
    • 饱和电压(VCE (sat)):0.5V@500mA、50mA(测试条件:Ic=500mA, Ib=50mA),适合大电流开关场景,配合外部驱动电路可优化导通损耗。
    • 耗散功率(PD):1.33W(SOT-223 封装典型值),背部导热焊盘设计支持持续高负载工作,适用于汽车 24V 电源模块。
  • 工作范围
    • 温度范围:-55?C 至 %2B 150?C,适应工业、汽车等严苛环境,满足 - 40?C 车载环境的长期可靠性需求。
    • 湿度敏感性等级(MSL):1 级(无限存储时间),默认符合行业标准,便于长期库存管理。

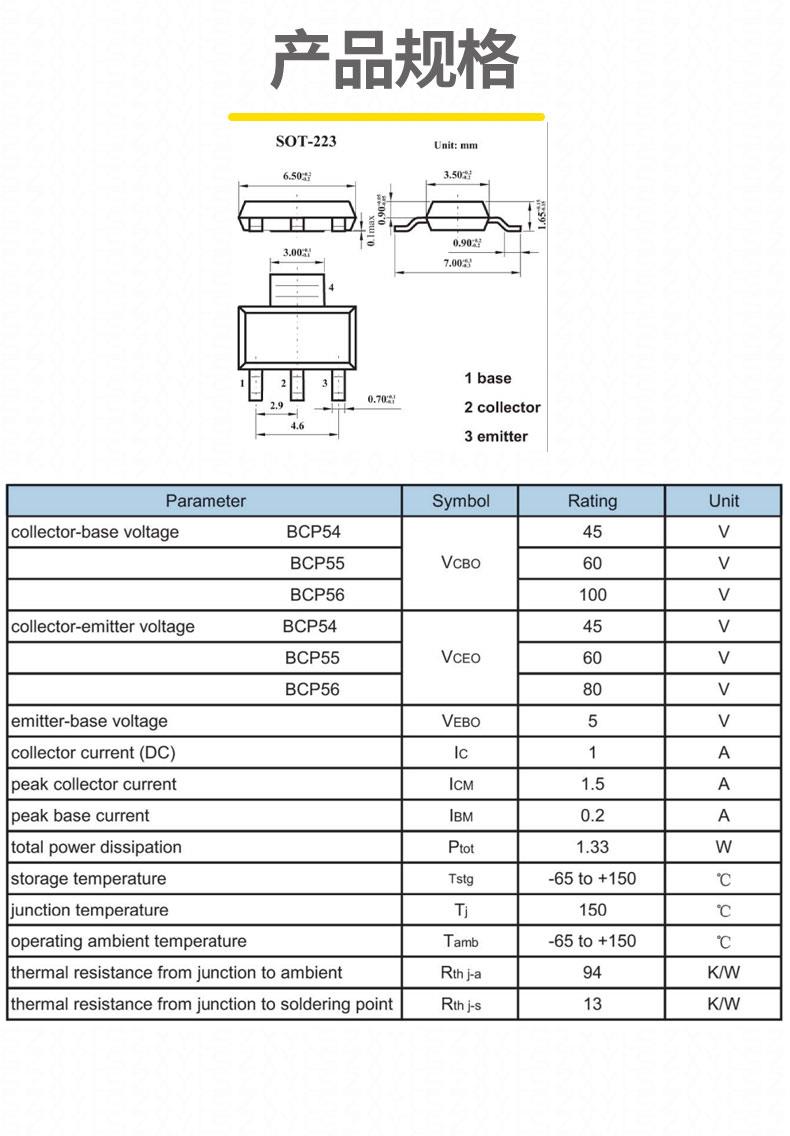

BCP56封装与结构

  • 封装形式:SOT-223(4 引脚),尺寸 6.5?3.5?1.65mm,符合 JEDEC 标准,支持自动化贴片生产。引脚配置为 1 脚基极(B)、3 脚发射极(E)、2/4 脚集电极(C),集电极与封装背部导热焊盘直接连接以优化散热。
  • 散热优化:背部大面积导热焊盘提升散热效率,典型热阻参数为 θJA(结到环境)106?C/W(无散热片),θJC(结到外壳)25?C/W(带散热片),通过 PCB 覆铜设计可进一步优化散热性能。

BCP56应用领域

  • 汽车电子
    • 灯具故障反馈电路:在汽车 LED 照明系统中,作为反馈三极管实现故障检测与自保护,确保电路可靠性。
    • LED 驱动控制:在汽车流水灯控制电路中,通过顺序通断控制 LED 灯组,实现动态流水效果。
    • 音频功率放大:1A 连续电流支持汽车音响系统的末级功率放大,80~250 倍电流增益可实现高保真音频输出,配合 LC 滤波电路优化音质。
  • 工业控制
    • 高压电机驱动:80V 电压耐受性支持工业设备中的中小功率电机控制,配合 H 桥电路可实现双向调速,如传送带驱动系统。
    • 线性稳压器:与 PNP 互补型号(如 BCP53)组成对称电路,实现高精度电压调节,适用于工业自动化设备。
  • 消费电子
    • 白色家电驱动:80V 电压支持洗衣机、洗碗机等设备的电机控制,100MHz 特征频率确保 PWM 调制的稳定性。
    • 电池管理系统(BMS):在移动电源中,作为负载开关管,低饱和电压设计可降低待机功耗,延长电池续航。
