供应BCP68 SOT-223 NPN 晶体管

型号/规格:

BCP68

品牌/商标:

SZXYL

封装形式:

SOT-223

环保类别:

无铅环保型

安装方式:

贴片式

包装方式:

卷带编带包装

功率特性:

小功率

频率特性:

高频

极性:

NPN型

产品信息

BCP68是NPN 型功率晶体管,专为低电压、高电流场景设计,广泛应用于汽车电子、工业控制及消费电子领域。以下是基于he心参数与应用场景的详细描述:

BCP68he心参数与特性

  • 电气性能
    • 集电极 - 发射极电压(VCEO):20V,支持车载电源、工业设备等低电压场景,可承受瞬时浪涌电压。
    • 集电极电流(IC):连续 1A至 2A,脉冲电流能力可达 2A,满足电机驱动、电池管理等大功率需求。
    • 直流电流增益(hFE):zui小值 50@500mA、1V,典型值范围 85~375,支持高增益驱动电路,如线性稳压器的误差放大。
    • 特征频率(fT):40MHz至 170MHz,支持中高频信号处理,如工业逆变器的 PWM 调制及汽车电机控制的快速响应。
    • 饱和电压(VCE (sat)):0.5V@1A、100mA,适合大电流开关场景,配合外部驱动电路可优化导通损耗。
    • 耗散功率(PD):0.65W至 1.5W,背部导热焊盘设计支持持续高负载工作,适用于汽车 24V 电源模块。
  • 工作范围
    • 温度范围:-65?C 至 %2B 150?C,适应工业、汽车等严苛环境,满足 - 40?C 车载环境的长期可靠性需求。
    • 湿度敏感性等级(MSL):1 级(无限存储时间),默认符合行业标准,便于长期库存管理。

BCP68封装与结构

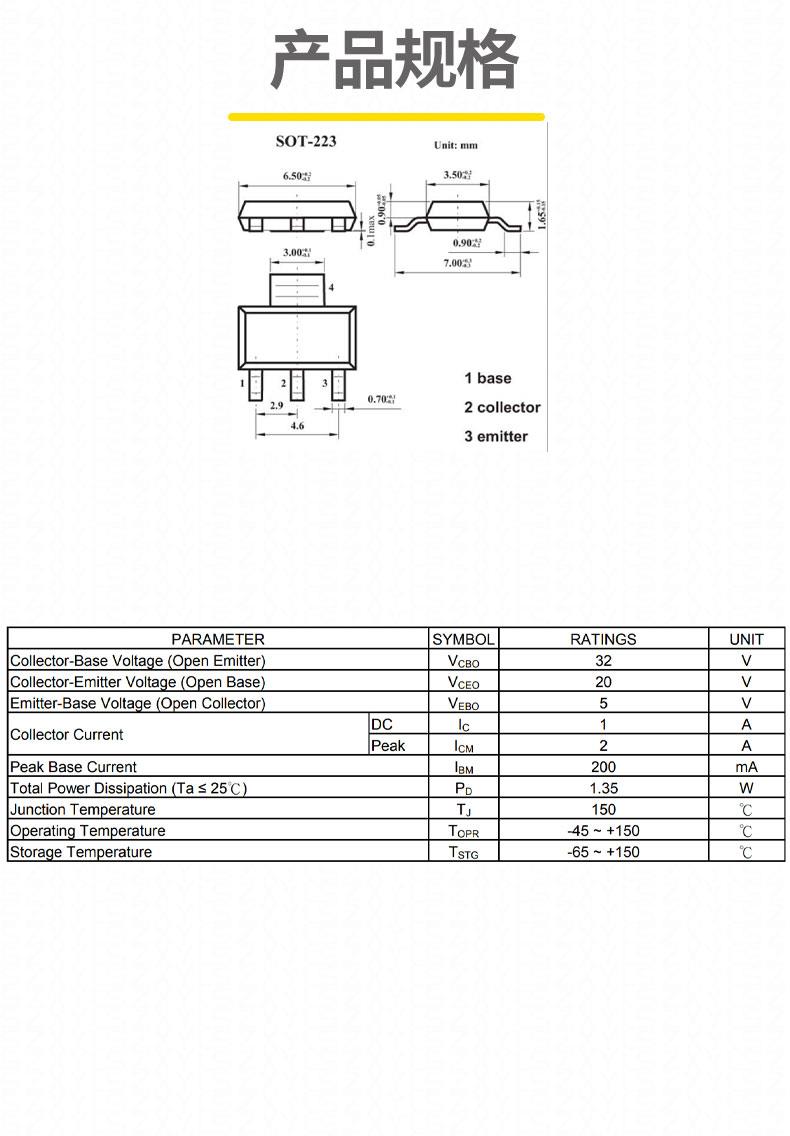

  • 封装形式:SOT-223(4 引脚),尺寸 6.5?3.5?1.65mm(Nexperia),符合 JEDEC 标准,支持自动化贴片生产。引脚配置为 1 脚基极(B)、3 脚发射极(E)、2/4 脚集电极(C),集电极与封装背部导热焊盘直接连接以优化散热。
  • 散热优化:背部大面积导热焊盘提升散热效率,典型热阻参数为 θJA(结到环境)83.3?C/W(ON Semiconductor BCP68T1G),通过 PCB 覆铜设计可进一步优化散热性能。

应用领域

  • 汽车电子
    • 电源管理:在 48V 转 12V 的 DC-DC 转换器中,作为功率级开关管,低饱和电压设计可降低导通损耗,提升系统能效至 90% 以上。
    • 电机控制:配合 IGBT 模块实现 BLDC 电机的四象限驱动,内置过压、过流保护功能,适用于新能源电动车的牵引电机控制。
    • LED 驱动:在汽车流水灯控制电路中,通过顺序通断控制 LED 灯组,实现动态流水效果。
  • 工业控制
    • 线性稳压器:与 PNP 互补型号(如 BCP69)组成对称电路,实现高精度电压调节,适用于工业自动化设备。
    • 低压电机驱动:20V 电压耐受性支持工业设备中的中小功率电机控制,配合 H 桥电路可实现双向调速,如传送带驱动系统。
  • 消费电子
    • 电池管理系统(BMS):在移动电源中,作为负载开关管,低饱和电压设计可降低待机功耗,延长电池续航。
    • 智能感应小夜灯:在 DC/DC 电源转换电路中,作为功率开关管,支持 3.3V 工作电压输出,确保电路稳定性。
