PRTP5V0U2Xhe心参数与特性

• 电气性能：
  • 反向工作电压（VRWM）：5.0V，适配 3.3V/5V 电源系统及车载 12V 系统的电平转换电路保护。
  • 钳位电压（VC）：典型值 15V（8/20μs 脉冲，6A 峰值电流），可双向抑制 ESD、EFT 等瞬态过电压，保护后端敏感芯片。
  • 峰值脉冲电流（IPP）：6A（8/20μs），支持 IEC 61000-4-5 标准的雷击浪涌防护，满足工业设备、汽车电子的高可靠性需求。
  • 漏电流（IR）：≤80nA
  • 结电容（CJ）：0.4pF（1MHz 测试），远低于传统 TVS 二极管，确保 USB 2.0（480Mbps）、HDMI（3.4Gbps）等高速信号的完整性。
• 防护能力：
  • ESD 保护：符合 IEC 61000-4-2 标准，空气放电 ?15kV，接触放电 ?15kV，可承受超过 10 万次 ESD 冲击。
  • EFT 保护：通过 IEC 61000-4-4 标准 40A（5/50ns）测试，有效抑制工业环境中的快速瞬变干扰。
  • 浪涌保护：支持 IEC 61000-4-5 标准 5A（8/20μs）浪涌防护，适用于直接雷击环境。
• 工作范围：
  • 温度范围：-55?C 至 %2B 125?C（Nexperia），适应工业、汽车等严苛环境
  • 湿度敏感性等级（MSL）：1 级（JLCPCB），支持回流焊工艺且无限存储时间。

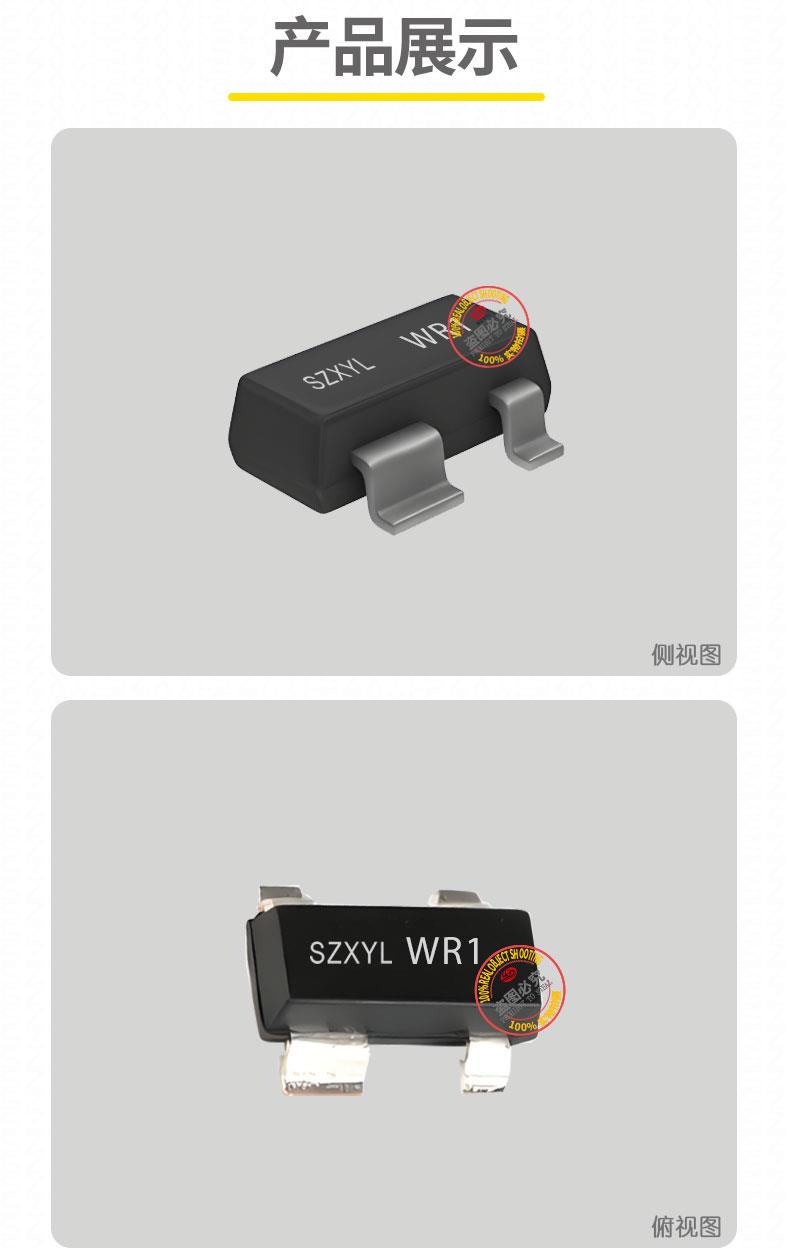

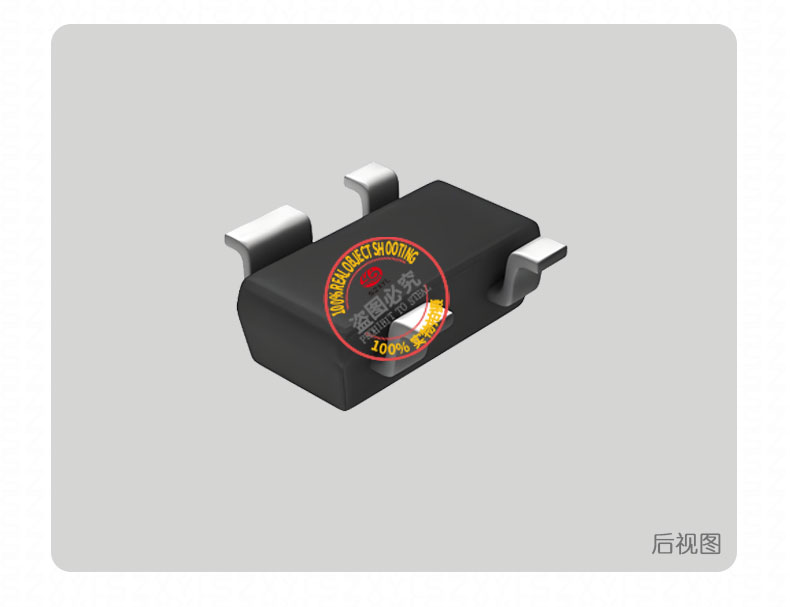

PRTP5V0U2X封装与结构

• 封装形式：SOT-143（DO-214AA），尺寸 2.92?1.30?0.91mm，引脚间距 0.65mm，支持自动化贴片生产，适合高密度 PCB 布局。

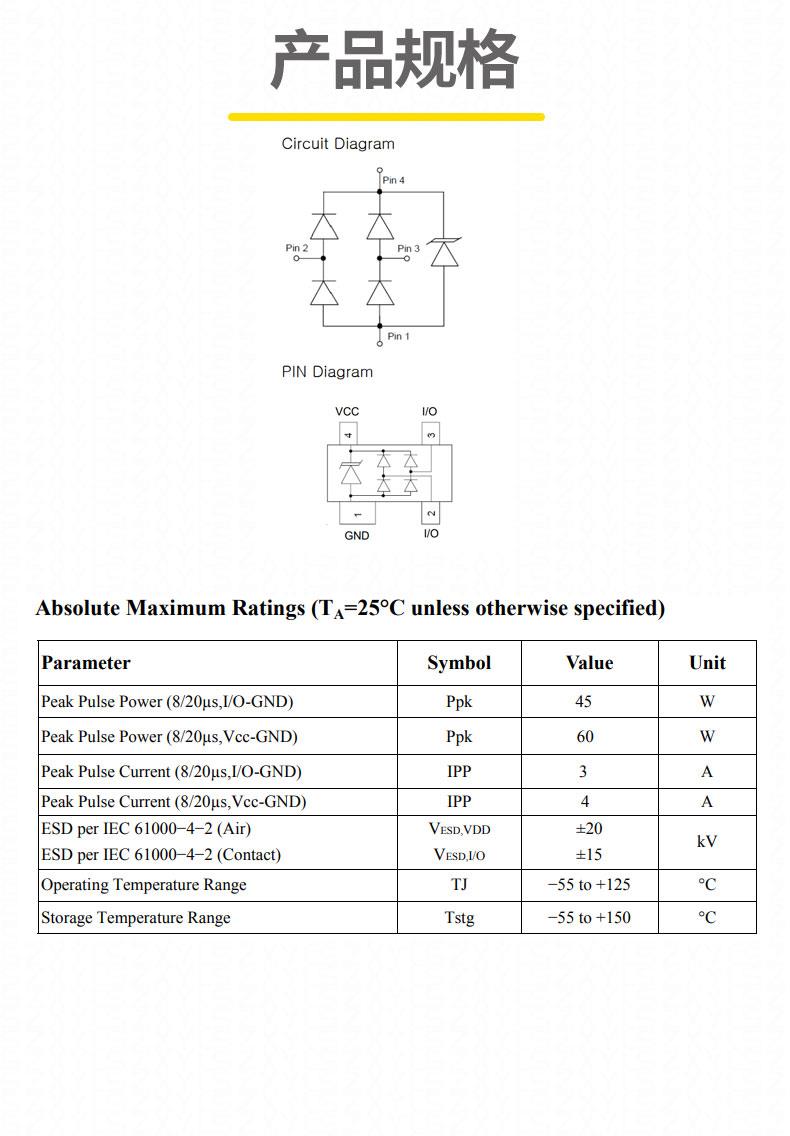

• 引脚配置：
  • 1 脚：阳极（A），连接被保护电路的负极；
  • 2 脚：阴极（K），连接被保护电路的正极，需大面积覆铜以降低接地阻抗；
  • 3 脚：接地端（GND），直接连接系统地平面。
• 内部结构：采用平面钝化芯片技术（Nexperia）或外延工艺（东沃电子），集成双路双向 TVS 二极管，通过雪崩效应双向吸收浪涌能量，正反向钳位特性对称。

PRTP5V0U2X应用领域

• 消费电子：
  • USB-C 接口防护：双向保护正反插场景下的 ESD 冲击，兼容 USB 2.0/3.0 信号速率，结电容 0.4pF 确保信号完整性。
  • 数码相机 / 手机：保护 HDMI 输出接口、充电端口，防止插拔操作引入的静电损坏传感器及主控芯片。
• 工业控制：
  • RS-485/RS-232 接口保护：对称钳位特性适配差分信号传输，抑制长线传输引入的电磁干扰（EMI），通过 IEC 61000-4-4 ren证。
  • PLC 模拟量输入模块：稳定 ADC 参考电压，提升 4-20mA 电流环的抗干扰能力，确保工业自动化系统的稳定性。
• 汽车电子：
  • 车载信息娱乐系统：保护车载 USB 接口、HDMI 视频传输线，防止车载电源波动及外部静电干扰。
  • ECU 通信总线：双向保护 CAN/LIN 总线，符合 ISO 10605 标准的 ESD 防护要求，确保 ECU 间数据传输稳定性。
