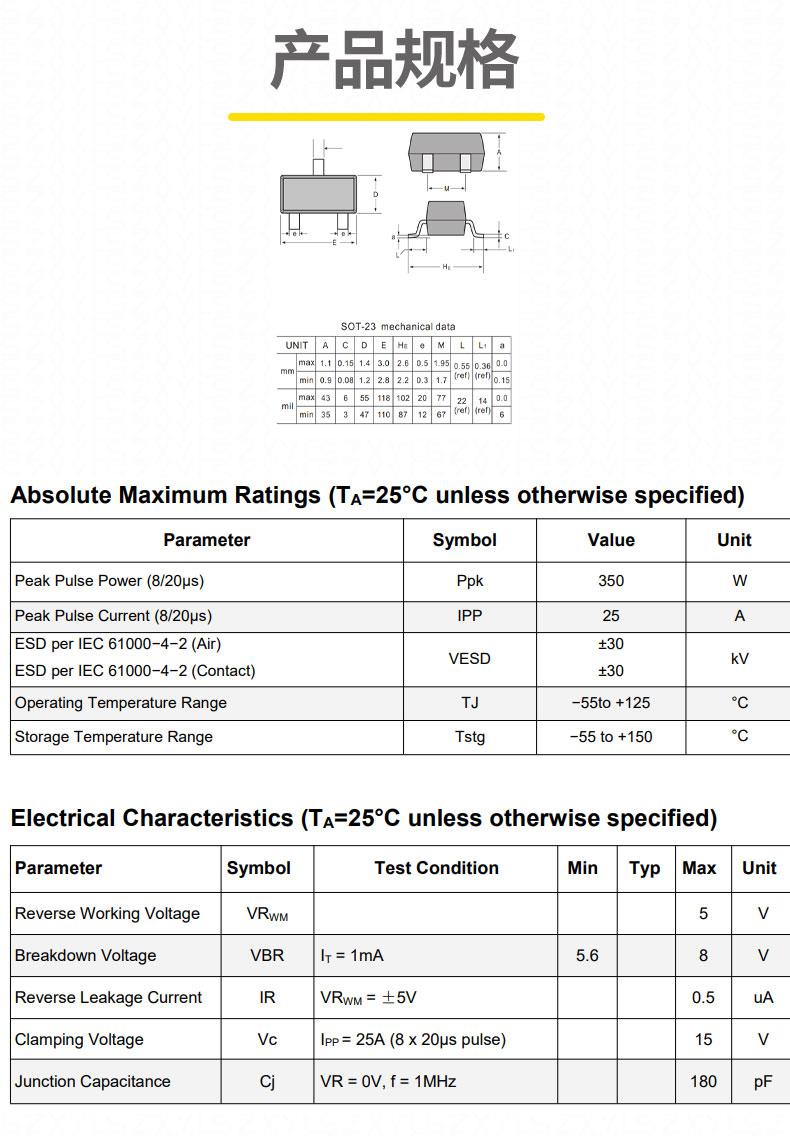

ES05D2HB23he心参数与特性

• 电气性能：
  • 反向工作电压（Vrwm）：5V（典型值），精准适配 5V 电源系统，提供稳定的过压保护阈值。
  • 击穿电压（Vz）：5.8~6.2V，响应时间 < 1ns，快速箝位瞬态电压，符合 IEC 61000-4-2（ESD）和 IEC 61000-4-5（浪涌）标准。
  • 峰值脉冲功率（Pppm）：400W（8/20μs 波形），可承受 19A 峰值脉冲电流，比行业同类方案功率处理能力高出 30%。
  • 钳位电压（Vc）：≤10V（8A 测试电流），将浪涌电压限制在安全范围内，保护后端敏感电路。
  • 结电容（Cj）：5pF（1MHz 测试频率），低电容特性适用于 USB 3.0、HDMI 等高速信号线路，避免信号失真。
  • 工作温度范围：-55?C 至 %2B 150?C，适应工业级和汽车电子的宽温环境需求。
• ES05D2HB23结构与封装：

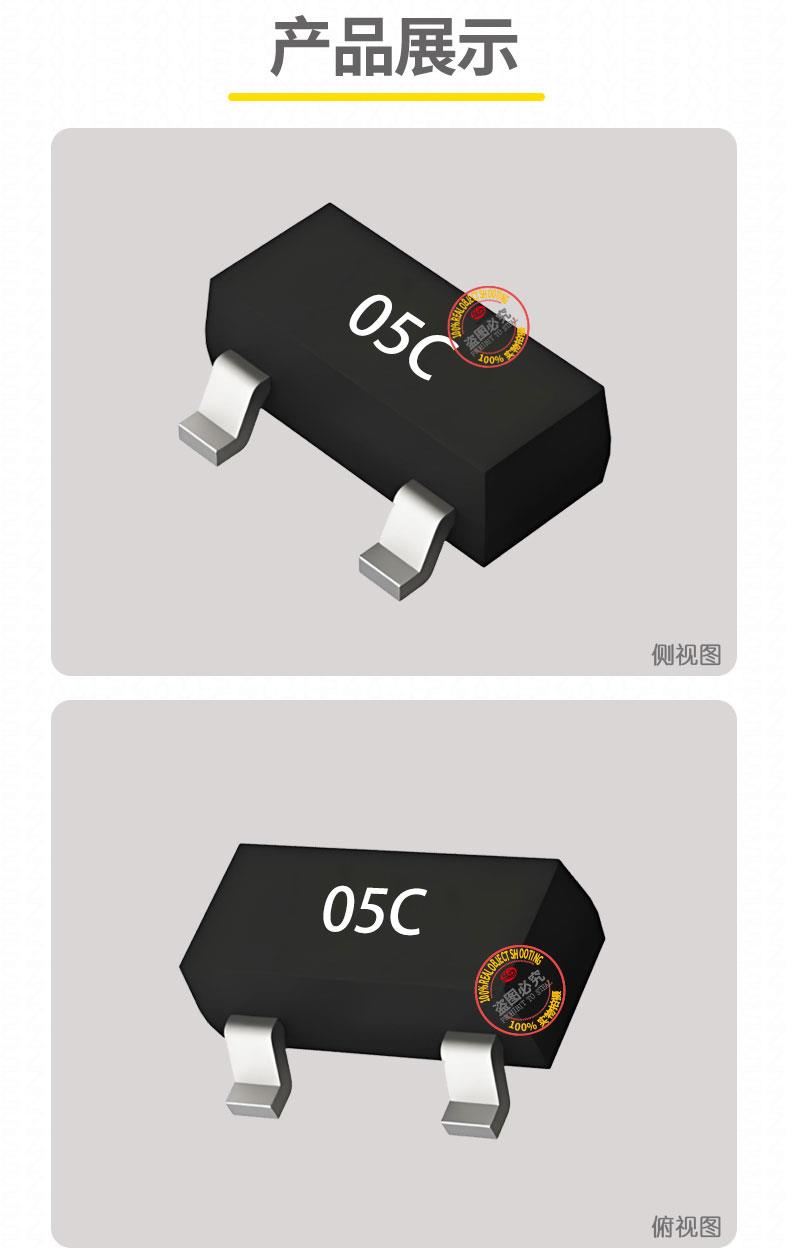

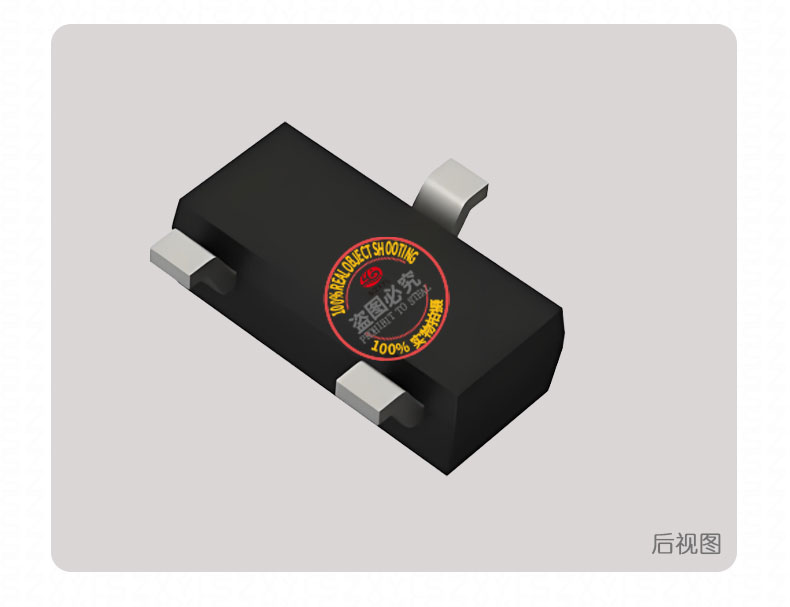

  • 封装形式：SOT-23（表面贴装），尺寸仅 2.9mm?1.3mm?1.1mm，引脚间距 0.95mm，节省 PCB 空间，支持自动化贴片工艺。
  • 引脚配置：
    • 引脚 1：阳极（Anode），连接被保护线路；
    • 引脚 2：阴极（Cathode），接地，阴极端有色带标识。
  • 内部结构：采用硅雪崩技术，双向对称设计，可同时保护正负双向瞬态电压，抗冲击能力优于单向 TVS。
  • 散热设计：铜引线框架与 PCB 焊盘直接接触，热阻 θJA=150℃/W，无需额外散热片即可满足常规应用。

ES05D2HB23应用领域

• 消费电子：
  • USB 接口保护：在智能手机、平板电脑中，抑制充电过程中的 ESD 冲击（?15kV 空气放电），确保 USB 3.0 接口的数据传输稳定性。例如，某品牌手机采用 ES05D2HB23 为 Type-C 接口供电，适配 5V/3A 快充协议。
  • 可穿戴设备：在 TWS 耳机充电盒中，防止充电过程中的 ESD 损坏，低电容特性适配高速数据传输。
• 工业控制：
  • 智能传感器：在温湿度传感器中，抑制电源线上的浪涌电压（如雷击感应），确保模拟信号链的准确性。
  • PLC 与工业机器人：保护 RS-485、EtherCAT 通信接口，支持 - 40?C 至 %2B 85?C 宽温工作，适配恶劣工业环境。
• 汽车电子：
  • 车载信息娱乐系统：保护 12V 转 5V 电源线路，抑制启动瞬间的浪涌电压（如冷启动时的电压尖峰），符合 ISO 7637-2 标准。
  • ADAS 传感器：在毫米波雷达和摄像头模块中，稳定射频前端的 5V 电源，防止浪涌导致的信号丢失。
