PESD3V3L1 BAhe心参数与特性

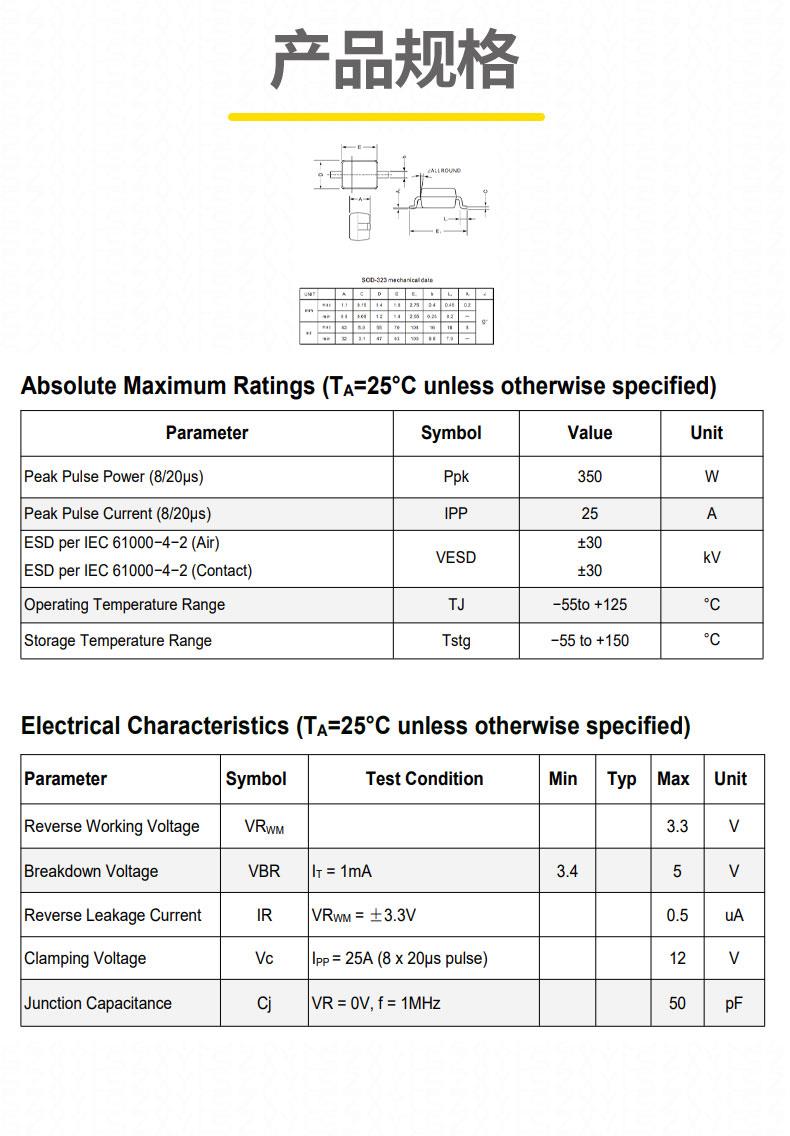

• 电气性能：
  • 反向工作电压（Vrwm）：3.3V（典型值），精准适配 3.3V 电源系统，提供稳定的过压保护阈值。
  • 击穿电压（Vz）：4V（测试电流 1mA），响应时间 < 1ns，快速箝位瞬态电压，符合 IEC 61000-4-2（ESD）和 IEC 61000-4-5（浪涌）标准。
  • 峰值脉冲功率（Pppm）：500W（8/20μs 波形），可承受 30A 峰值脉冲电流，功率处理能力比同类方案高出 50%。
  • 钳位电压（Vc）：≤15V（测试电流 30A），将浪涌电压限制在安全范围内，保护后端敏感电路。
  • 结电容（Cj）：101pF（1MHz 测试频率），适用于 USB 2.0、RS-485、CAN 总线等中低速信号线路，避免信号失真。
  • 工作温度范围：-65?C 至 %2B 150?C，适应工业级和汽车电子的宽温环境需求。
• PESD3V3L1 BA结构与封装：

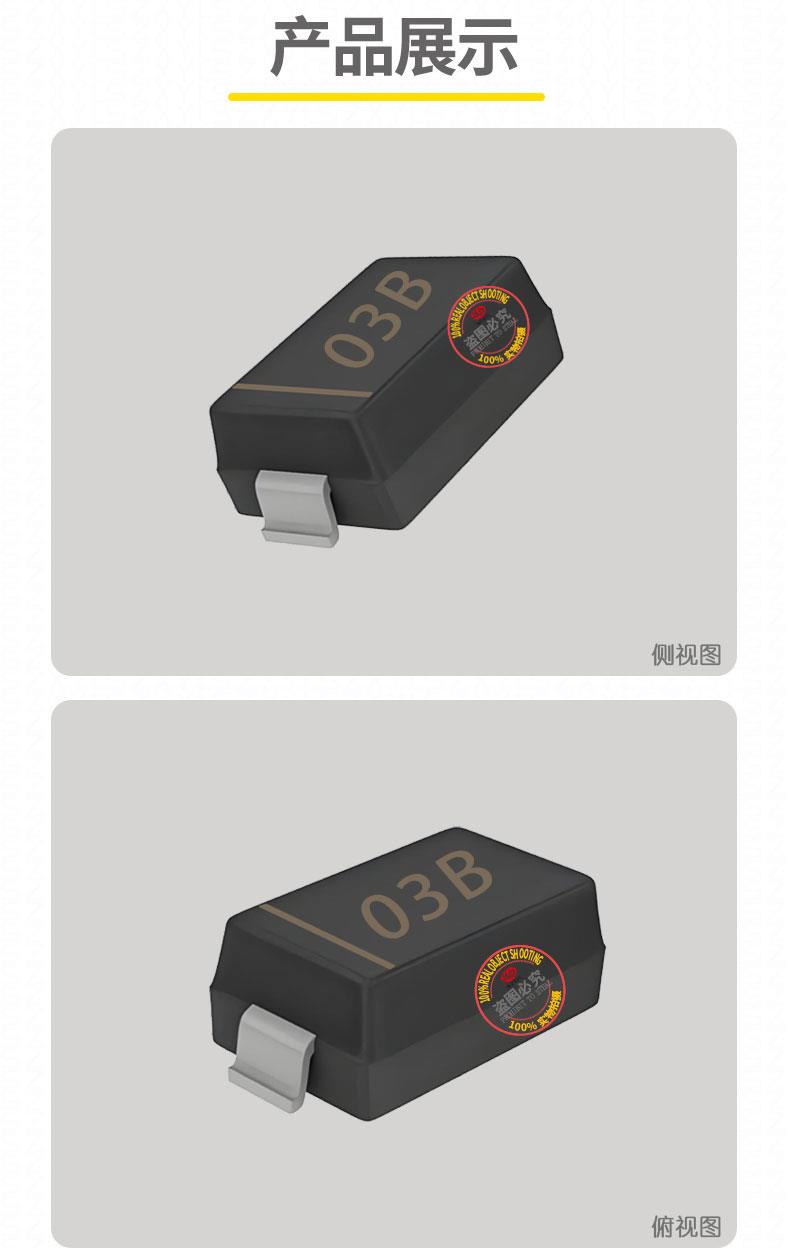

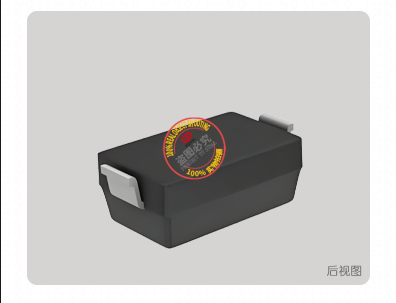

  • 封装形式：SOD-323（表面贴装），尺寸仅 1.7mm?1.3mm?1.0mm，引脚间距 0.95mm，节省 PCB 空间，支持自动化贴片工艺。
  • 引脚配置：
    • 引脚 1：阴极（Cathode）；
    • 引脚 2：阴极（Cathode）；
    • 双向对称设计，无需区分正负极，阴极端无极性标识。
  • 内部结构：采用硅雪崩技术，双向对称设计，可同时保护正负双向瞬态电压，抗冲击能力优于单向 ESD 器件。
  • 散热设计：铜引线框架与 PCB 焊盘直接接触，热阻 θJA=150℃/W，无需额外散热片即可满足常规应用。

PESD3V3L1 BA应用领域

• 汽车电子：
  • 车载通信系统：保护 CAN 总线接口，抑制启动瞬间的浪涌电压（如冷启动时的电压尖峰），符合 ISO 7637-2 标准。
  • ADAS 传感器：在毫米波雷达和摄像头模块中，稳定射频前端的 3.3V 电源，防止浪涌导致的信号丢失。
• 工业控制：
  • PLC 与工业机器人：保护 RS-485、EtherCAT 通信接口，支持 - 40?C 至 %2B 85?C 宽温工作，适配恶劣工业环境。
  • 智能传感器：在温湿度传感器中，抑制电源线上的浪涌电压（如雷击感应），确保模拟信号链的准确性。
• 消费电子：
  • 智能家居设备：在智能门锁、摄像头中，保护 3.3V 电源线路和 Wi-Fi 模块，延长设备寿命。
  • 可穿戴设备：在 TWS 耳机充电盒中，防止充电过程中的 ESD 损坏，低电容特性适配低速数据传输。
