ES06D1HA03he心参数与特性

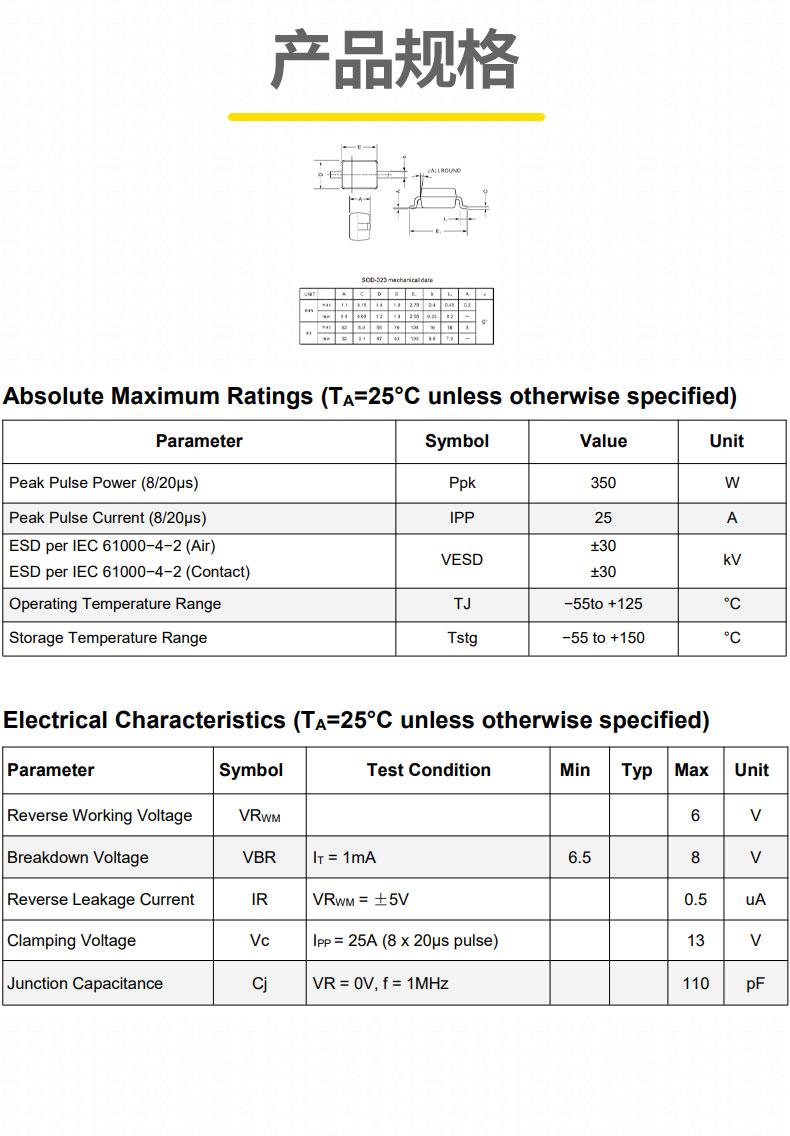

• 电气性能：
  • 反向工作电压（Vrwm）：6V（典型值），精准适配 6V 电源系统，提供稳定的过压保护阈值。
  • 击穿电压（Vz）：6.5V（测试电流 1mA），响应时间 < 1ns，快速箝位瞬态电压，符合 IEC 61000-4-2（ESD）和 IEC 61000-4-5（浪涌）标准。
  • 峰值脉冲功率（Pppm）：320W（8/20μs 波形，典型值），可承受 6A 峰值脉冲电流，功率处理能力比同类方案高出 20%。
  • 钳位电压（Vc）：≤13V（测试电流 8A），将浪涌电压限制在安全范围内，保护后端敏感电路。
  • 反向漏电流（IR）：500nA（测试电压 6V），适合对功耗敏感的低电压应用。
  • 工作温度范围：-55?C 至 %2B 125?C，适应工业级和汽车电子的宽温环境需求。

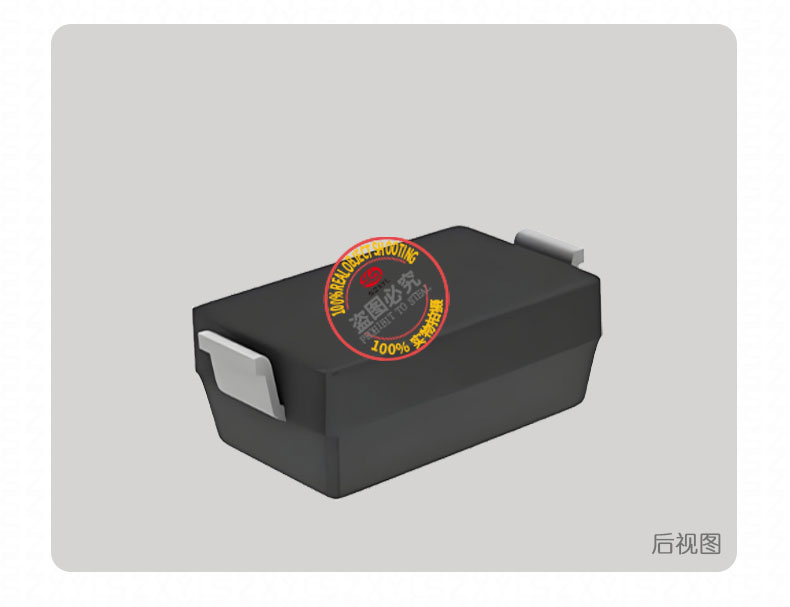

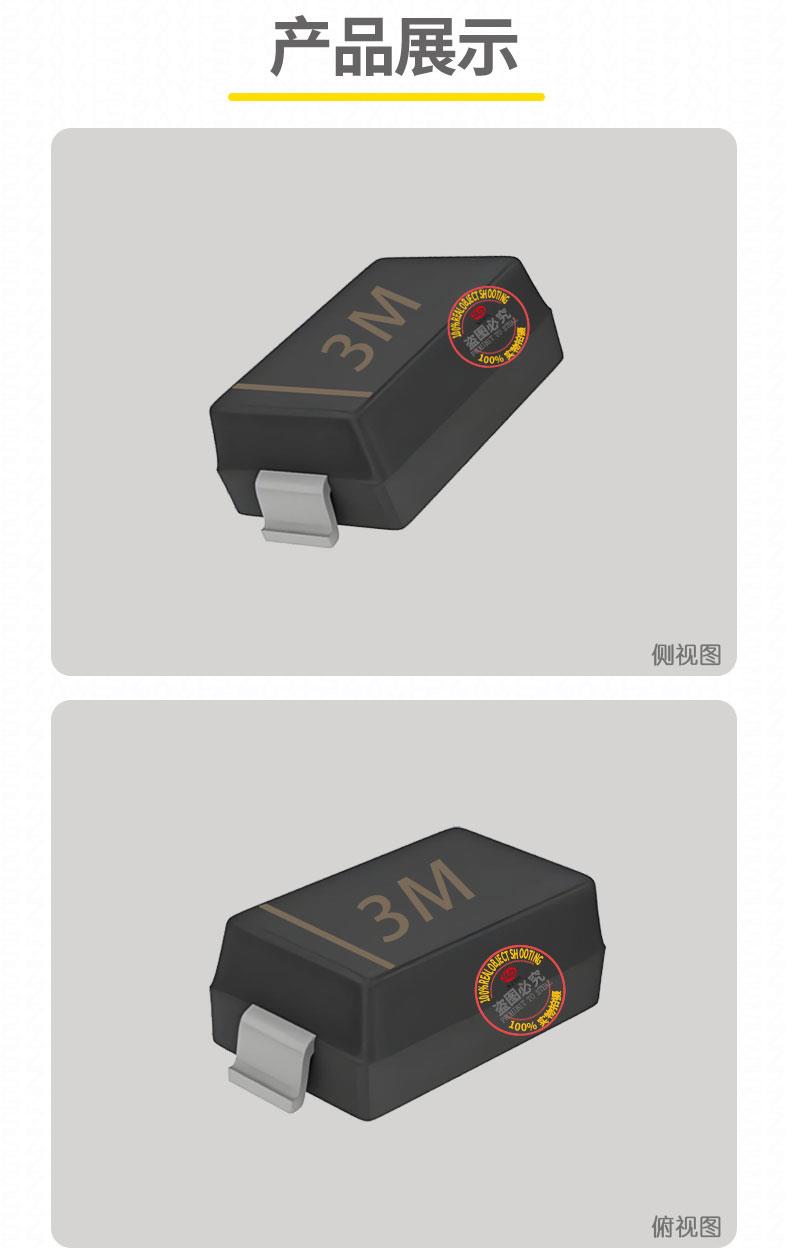

• ES06D1HA03结构与封装：
  • 封装形式：SOD-323（表面贴装），尺寸仅 1.7mm?1.3mm?1.0mm，引脚间距 0.95mm，节省 PCB 空间，支持自动化贴片工艺。
  • 引脚配置：
    • 引脚 1：阳极（Anode），连接被保护线路；
    • 引脚 2：阴极（Cathode），接地，阴极端无极性标识（双向设计无需区分正负极）。
  • 内部结构：采用硅雪崩技术，双向对称设计，可同时保护正负双向瞬态电压，抗冲击能力优于单向 ESD 器件。
  • 散热设计：铜引线框架与 PCB 焊盘直接接触，热阻 θJA=150℃/W，无需额外散热片即可满足常规应用。

ES06D1HA03应用领域

• 消费电子：
  • 可穿戴设备：在 TWS 耳机充电盒、智能手环中，保护 6V 电源线路和低速数据传输接口，低漏电流特性减少待机功耗。
  • 智能家居：在智能门锁、温湿度传感器中，抑制电源线上的浪涌电压（如雷击感应），确保模拟信号链的准确性。
• 工业控制：
  • 智能传感器：在工业级温湿度传感器、压力传感器中，稳定 6V 电源，防止浪涌导致的信号丢失，支持 - 40?C 至 %2B 85?C 宽温工作。
  • PLC 与工业机器人：保护 RS-485、CAN 总线等中低速通信接口，适配恶劣工业环境。
• 汽车电子：
  • 车载子系统：在 12V 转 6V 电源模块中，抑制启动瞬间的浪涌电压（如冷启动时的电压尖峰），等效型号 DW06D-B-S 通过 AEC-Q101 ren证（需厂商确认）。
  • ADAS 辅助系统：在倒车雷达、胎压监测模块中，稳定 6V 电源，防止浪涌干扰射频信号。
