SR5200he心参数与特性

• 电气性能：
  • 反向重复峰值电压（VRRM）：200V（典型值），适配高电压输入系统，提供稳定的反向阻断能力。
  • 正向平均电流（IF (AV)）：5A（TC=125℃），可连续处理大电流负载，适用于功率整流场景。
  • 正向压降（VF）：≤0.95V（测试电流 5A），显著降低导通损耗，提升系统效率，比普通硅二极管功耗降低 30% 以上。
  • 正向浪涌电流（IFSM）：120A（8.3ms 单半正弦波），可承受瞬间高浪涌冲击，保护电路免受过流损坏。
  • 反向漏电流（IR）：≤0.2μA（测试电压 200V，25℃），低漏电流特性适合对功耗敏感的应用。
  • 反向恢复时间（trr）：<35ns（典型值），快速切换特性满足高频整流需求，比普通快恢复二极管效率提升 20%。
  • 工作温度范围：-65℃至 %2B 150℃，适应工业级和汽车电子的宽温环境。
• SR5200结构与封装：

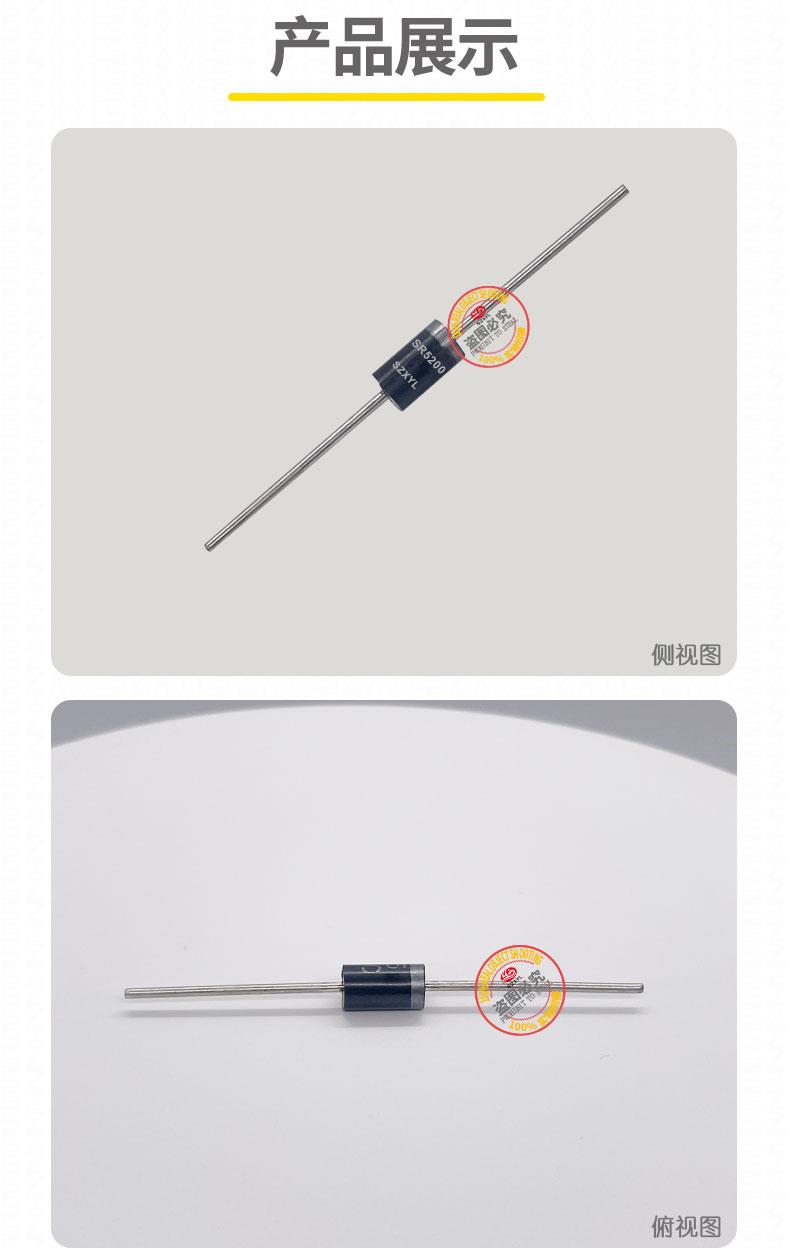

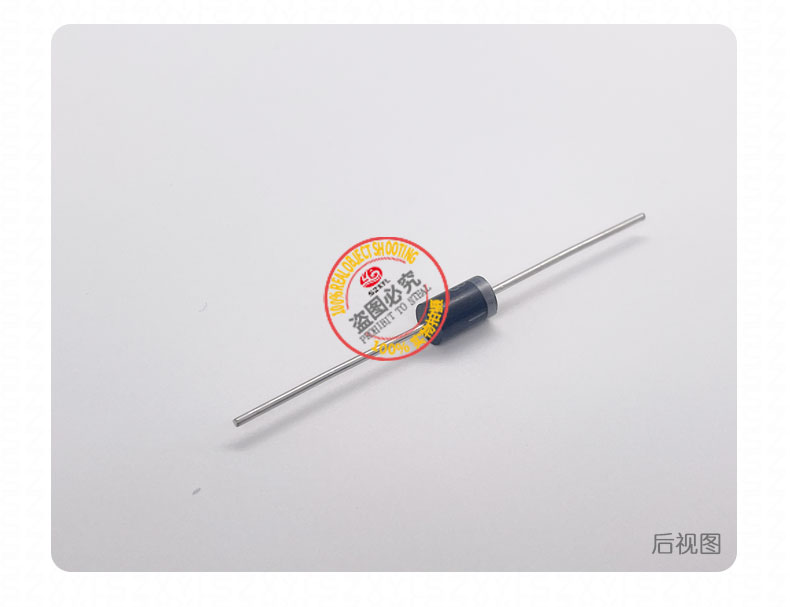

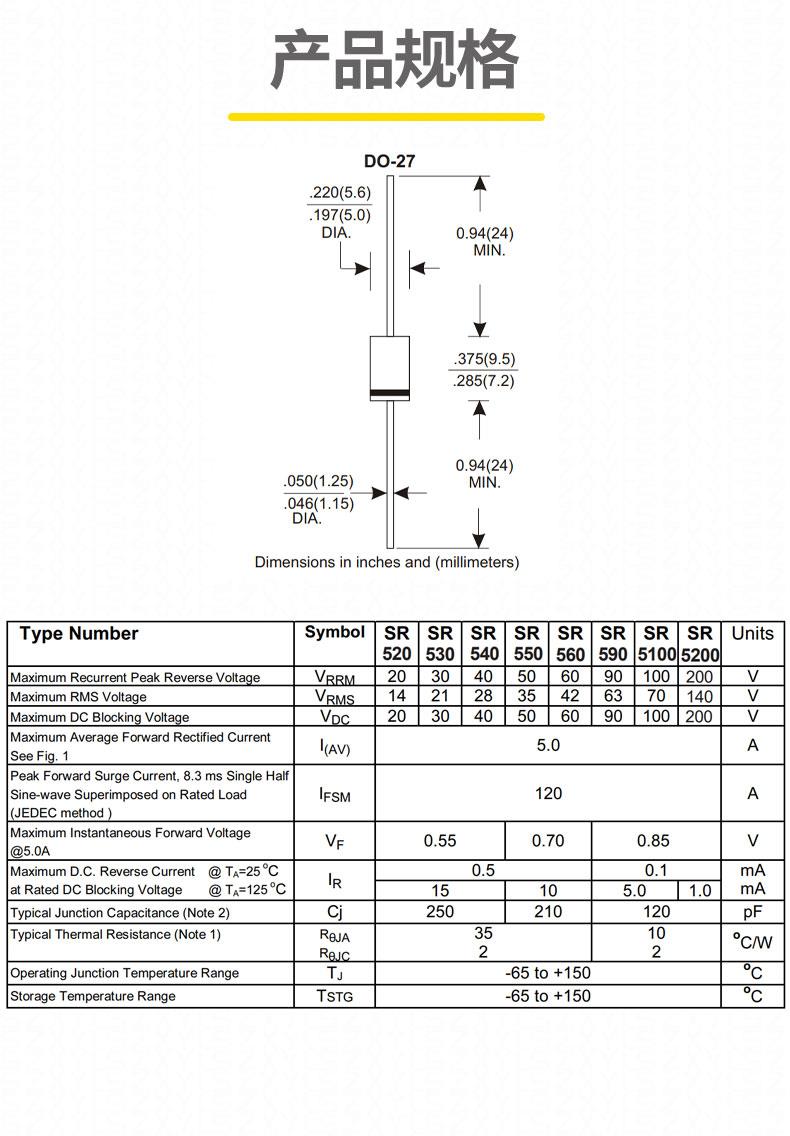

  • 封装形式：DO-27（轴向引线玻璃封装），尺寸 φ5.6mm?9.5mm，引脚长度 60.3mm，引脚间距 5.6mm，支持自动化插件工艺。
  • 引脚配置：
    • 引脚 1：阳极（Anode），连接输入电源；
    • 引脚 2：阴极（Cathode），连接负载或地，轴向引线设计便于 PCB 布局。
  • 内部结构：采用硅雪崩技术与金属 - 半导体结，双向对称设计，抗冲击能力优于普通 PN 结二极管。
  • 散热设计：玻璃钝化芯片与铜引线框架直接接触，热阻 θJC=2.0℃/W，无需额外散热片即可满足常规应用。

SR5200应用领域

• 工业控制：
  • 开关电源：在 AC/DC 转换器中作整流二极管，200V 耐压适配工业电网波动，低 VF 值降低发热，适用于通信基站、工业机器人等场景。
  • 电机驱动：作为续流二极管，抑制感性负载关断时的反向电动势，保护 IGBT 等功率器件，典型应用于传送带电机、数控机床。
• 汽车电子：
  • 车载充电器：在 24V 转 12V 电源模块中，处理启动瞬间的浪涌电流（如冷启动时的电压尖峰），等效型号 DW5200 通过无铅ren证。
  • ADAS 辅助系统：在倒车雷达、胎压监测模块中，稳定电源线路，防止浪涌干扰射频信号，支持 - 40℃至 %2B 125℃宽温工作。
• 消费电子：
  • 快充适配器：在 USB PD 充电器中，支持高频整流（如 LLC 谐振拓扑），低 trr 特性减少开关损耗，适配 65W 以上大功率快充方案。
  • 智能家居：在智能门锁、温湿度传感器中，保护 3.3V/5V 电源线路，低漏电流特性延长电池寿命，典型应用于电池供电的 IoT 设备。
