产品概述

二、基本特性

• 类型：单向TVS二极管，专门用于过电压保护。

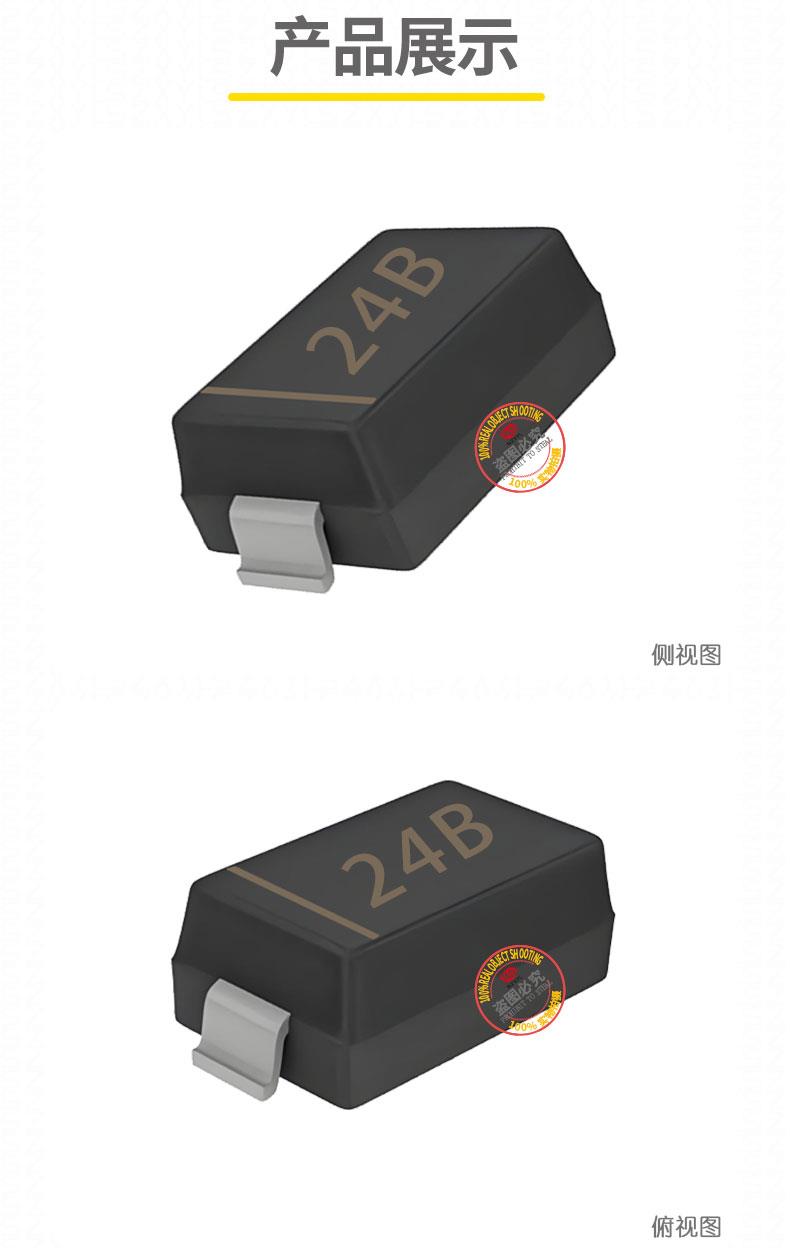

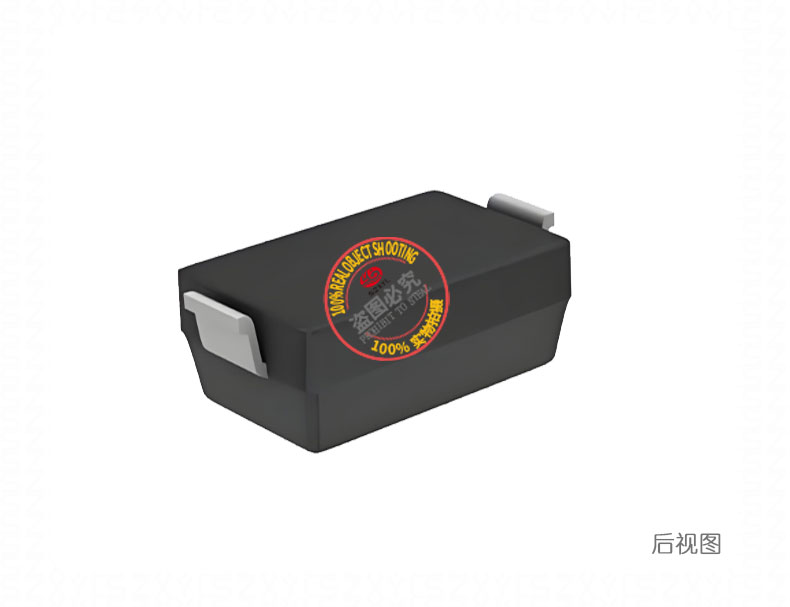

• 封装形式： SOD-323
• 工作原理：当电路中出现瞬态高电压时，TVS二极管会迅速导通，将多余的能量泄放到地，从而保护其他元件。
• 响应速度：响应时间非常快，通常在纳秒级别（小于10纳秒），能够及时钳制瞬态电压。

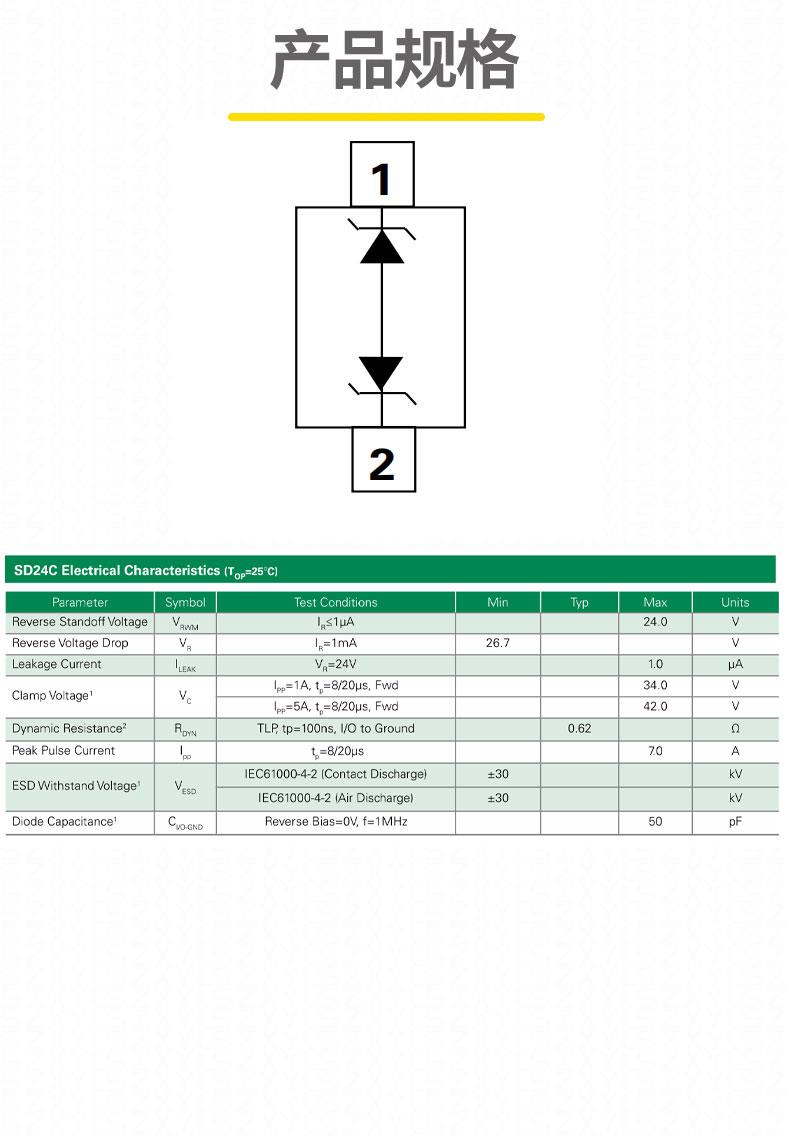

主要参数

• 反向工作电压：SD24C 的反向工作电压通常在 24V 左右。这是二极管在正常工作时能够承受的反向电压，不会导通。
• 反向击穿电压：其反向击穿电压通常在 24V 左右。这是二极管开始导通的电压值，当电压超过此值时，二极管会迅速导通以保护电路。
• 钳位电压：在导通后，其钳位电压通常在 36V 左右。这是二极管能够维持的电压，用于限制过电压的幅度，确保电路元件不会因过高电压而损坏。
• 峰值脉冲电流：能够承受的瞬态电流通常在 10A 到 20A 之间。这使得它能够在短时间内承受较大的电流冲击，而不会损坏自身。
• 漏电流：非常小，通常小于 1μA。这意味着在正常工作时，二极管几乎不会消耗电流，对电路的功耗影响极小。
• 结电容：较低，通常在皮法拉（pF）级别，适合高频应用，不会对高频信号产生显著的干扰。

应用场景

• 电源电路保护：SD24C用于电源输入端，防止电压突波损坏电源芯片，确保电源系统的稳定运行。
• 通信接口保护：在 RS232、USB、以太网等通信接口中，SD24C防止静电放电（ESD）和浪涌电压，保护通信端口免受损坏。
• 电机驱动电路保护：抑制电机启动和停止时产生的反向电动势，保护电机驱动电路中的元件。
• 敏感电路保护：如传感器接口、微控制器输入端等，防止瞬态电压损坏敏感元件，确保信号的准确性和稳定性。
• 汽车电子：在汽车电子系统中，用于电池充电保护和电源管理，防止电压波动对电子设备的损害，确保汽车电子系统的可靠性。

优势

• 快速响应：能够在极短时间内钳制瞬态电压，保护电路元件免受高电压的损害。
• 低钳位电压：能够有效限制过电压的幅度，减少对电路的损害，确保电路元件的安全运行。

总结

SD24C 是一款高性能的单向TVS二极管，适用于多种应用场景，能够有效保护电路免受瞬态高电压的损害。其快速响应、低钳位电压和高可靠性使其成为现代电子电路中不可或缺的保护元件。在设计电路时，需根据具体需求选择合适的型号，并参考数据手册以确保正确使用。
