基本参数

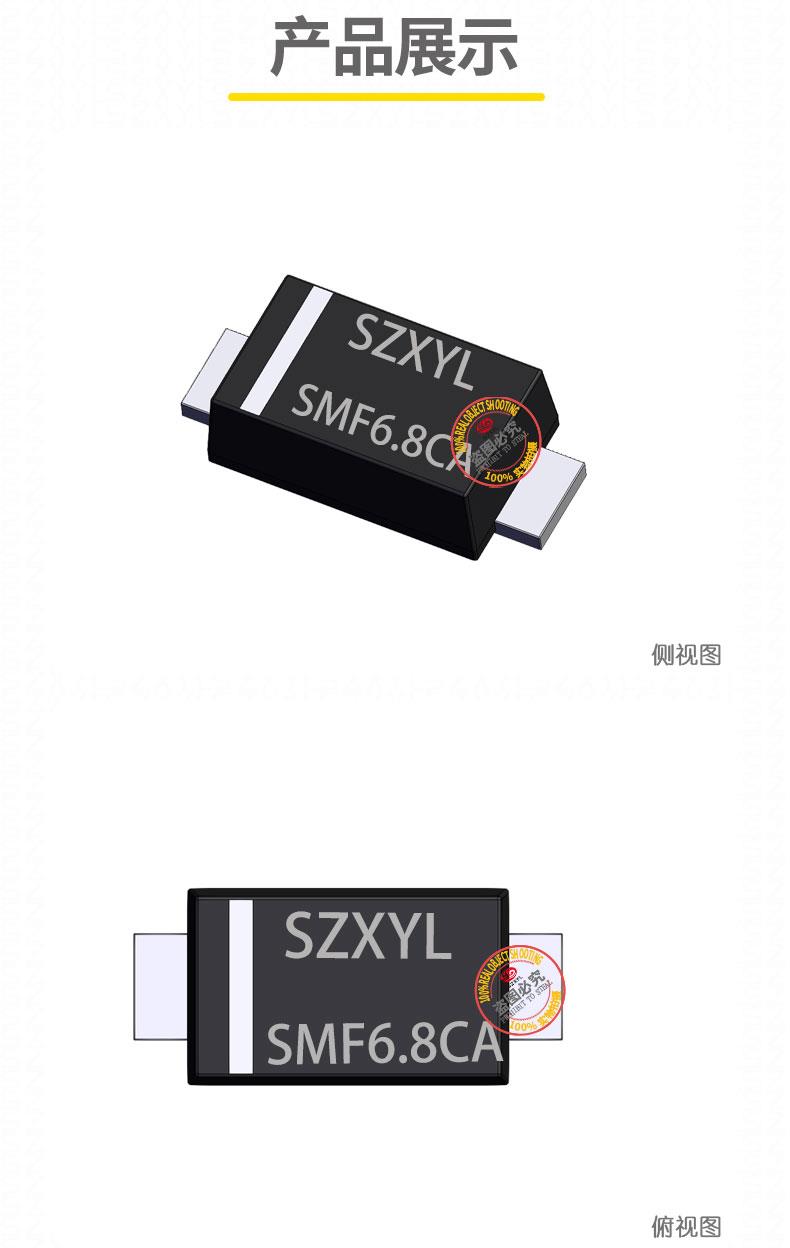

• 型号：SMF6.8CA
• 封装形式：SMF（小型表面贴装封装），具有紧凑的尺寸和良好的电气性能，适合表面贴装应用。
• 工作电压：6.8V，适用于 6.8V 的电源系统。
• 钳位电压：通常在 10V 至 12V 之间，能够在瞬态事件发生时将电压钳制在安全范围内。
• 反向漏电流：在 6.8V 工作电压下，漏电流极小，通常在微安级别，确保良好的绝缘性能。

特性

• 低钳位电压：在瞬态事件发生时，能够迅速将电压钳制在 10V 至 12V 之间，保护敏感元件。
• 快速响应：响应时间极短，通常在纳秒级别，能够及时响应瞬态事件。
• 低漏电流：在正常工作时漏电流极小，通常在微安级别，对电路的功耗影响极小。
• 低电容设计：0.5pF 至 1.0pF 的低电容值，对高速信号传输影响极小，适合高频应用。
• 高可靠性：采用先进的制造工艺，确保在高湿度和高温度环境下的长期可靠性。

应用领域

• 消费电子设备：如智能手机、平板电脑、笔记本电脑等，用于保护 USB 接口、HDMI 接口等。
• 通信设备：如路由器、交换机、基站等，用于保护网络接口和通信线路。
• 工业设备：如工业控制器、传感器等，用于保护信号线路和接口。
• 汽车电子：如汽车电子控制单元（ECU）、车载信息娱乐系统等，用于保护车载接口和通信线路。
• 医疗设备：如医疗监测设备、诊断设备等，用于保护敏感的电子元件。

工作原理

1. 正常工作状态：
   • 在正常工作时， 处于高阻态，漏电流极小，对电路的正常工作几乎没有影响。
2. 瞬态事件发生时：
   • 当瞬态事件（如雷击、电涌等）发生时， 会迅速导通，将瞬态电压钳制在安全范围内（通常在 10V 至 12V 之间），从而保护电路免受高电压冲击。
3. 瞬态事件结束后：
   • 瞬态事件结束后，会自动恢复到高阻态，继续保护电路。
