MMBFJ5458

一、产品概述

二、he心电气参数与性能特性

1. 关键电气参数

• 耐压与电流特性：
  • 漏源击穿电压（V (BR) DSS）：zui小值 25V，确保电路安全工作范围。
  • 零栅压漏极电流（IDSS）：2.0mA ~ 10mA（典型值 5mA），适配低功耗电路设计。
  • 栅源截止电压（VGS (off)）：-1V ~ -6V，满足 N 沟道 JFET 负向偏置导通特性。
• 信号放大能力：
  • 跨导（gm）：≥1500μS（典型值），适用于微弱信号的线性放大。
• 功率与热特性：
  • 功率耗散（PD）：350mW，支持中等功耗场景。
  • 工作温度范围：-55℃ ~ %2B150℃，存储温度：-65℃ ~ %2B150℃，适配工业级环境。

2. MMBFJ5458he心性能优势

• 低噪声特性：噪声系数（NF）≤2dB（典型值），在音频前置放大、传感器信号调理中减少干扰，保障信号纯净度。
• 高输入阻抗：输入电阻≥10^8Ω，减少对信号源的负载效应，适合高阻抗信号源电路（如麦克风、传感器接口）。
• 快速开关响应：栅极控制延迟低，适用于低电平模拟开关场景，如多路信号切换电路。

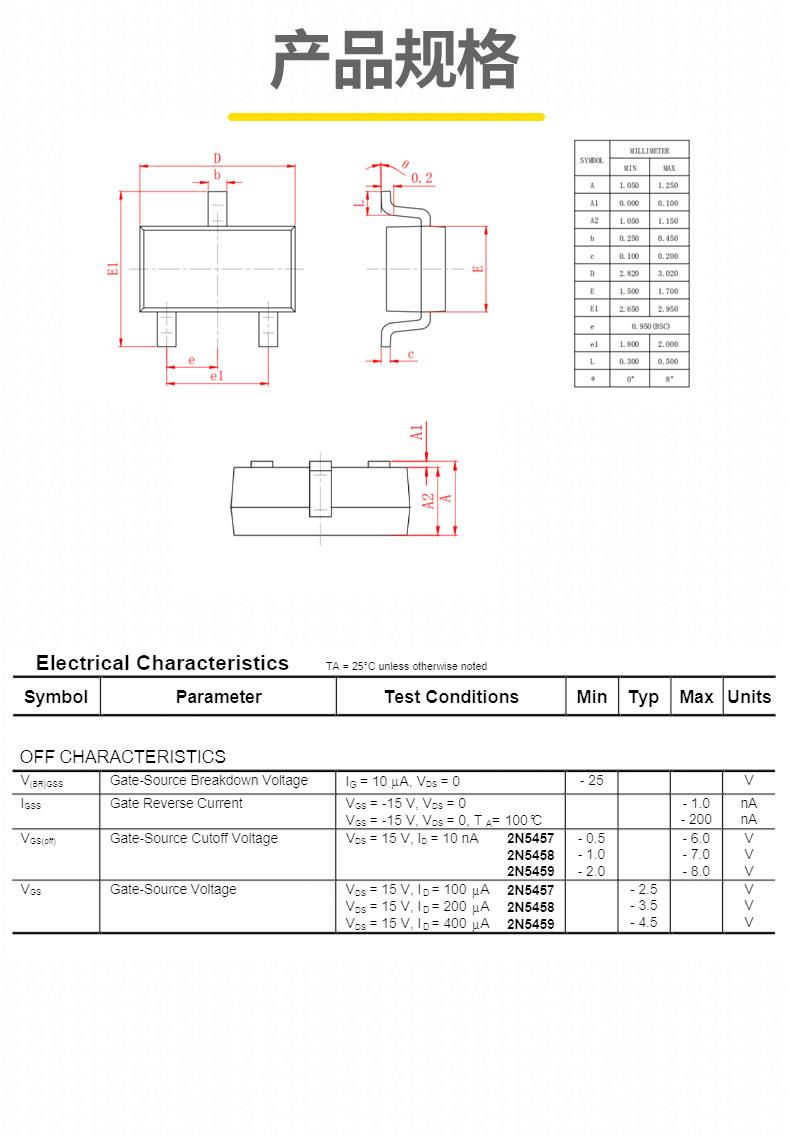

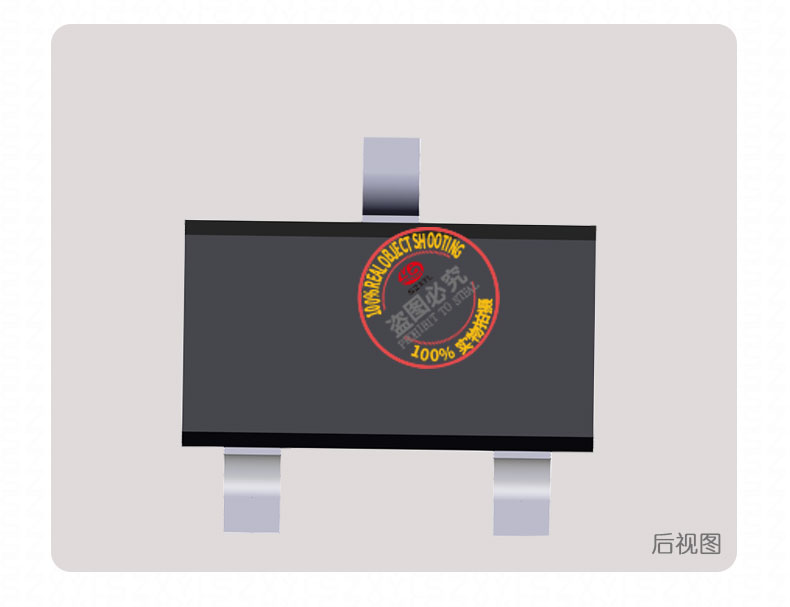

三、MMBFJ5458 SOT-23 封装特性与引脚定义

 封装优势

• 小型化设计：适合手机、耳机、便携设备等小型电子产品的紧凑布局需求。
• 焊接兼容性：支持回流焊（峰值温度≤260℃，时间≤10 秒），适配自动化批量生产，焊接良率≥99.5%。
• 散热优化：通过引脚与 PCB 敷铜连接，提升散热效率，长期工作温度稳定在安全区间。

四、应用场景与典型电路

1. 音频电子领域

• 麦克风前置放大：利用低噪声特性，对麦克风输出的微弱信号（μV 级）进行无失真放大，常见于耳机、录音设备及会议系统。
• 音频信号切换：作为模拟开关控制多路音频信号通路，如音响设备的输入源切换、车载音频系统的通道选择。

2. 传感器与信号调理

• 高阻抗传感器接口：适配电容式麦克风、压电传感器等，避免因阻抗不匹配导致的信号衰减，提升检测精度。
• 微弱信号放大：在医疗设备（如心电图仪）、工业传感器中，对生物电信号、压力信号等进行前端放大处理。

3. 电源与开关电路

• 低功耗负载开关：通过栅极电压控制漏源导通，实现电池供电设备的电源通断控制，静态电流低至 nA 级。
• 线性稳压器（LDO）驱动：作为 LDO 的调整管，提供稳定的输出电压，适用于单片机、射频芯片等精密元件的供电。

五、使用注意事项

• 静电防护：操作时需佩戴防静电手环，存储时使用防静电袋，避免栅极被静电击穿。
• 偏置电压设计：栅源电压（VGS）需保持负向（如 - 1V ~ -6V），正向电压可能导致器件yong久损坏。
• 散热设计：若 PD 接近 350mW，建议在 PCB 漏极引脚处增加敷铜面积（≥10mm?），提升散热效率。
•
