MMBFJ112

一、he心电气参数与性能特性

1. 电气参数规格

• 耐压与电流特性：
  • 漏源击穿电压（V (BR) DSS）：zui小值 25V，确保电路安全工作范围。
  • 零栅压漏极电流（IDSS）：5.0mA ~ 15mA（典型值 10mA），适配中低功耗电路设计。
  • 栅源截止电压（VGS (off)）：-1V ~ -6V，满足 N 沟道 JFET 负向偏置导通特性。
• 信号放大能力：
  • 跨导（gm）：≥3000μS（典型值 4500μS），对微弱信号具有高效放大能力。
• 功率与热特性：
  • 功率耗散（PD）：225mW，低功耗设计适配电池供电设备。
  • 工作温度范围：-55℃ ~ %2B150℃，存储温度：-65℃ ~ %2B150℃，满足工业级环境要求。

2. 性能优势

• 低噪声特性：噪声系数（NF）≤2dB（典型值），在音频前置放大、传感器信号调理中减少干扰。
• 高输入阻抗：输入电阻≥10^8Ω，减少对信号源的负载效应，适配高阻抗信号源（如麦克风、压电传感器）。
• 宽频响应：截止频率（fT）≥100MHz，支持高频信号处理需求。

二、MMBFJ112 SOT-23 封装特性与优势

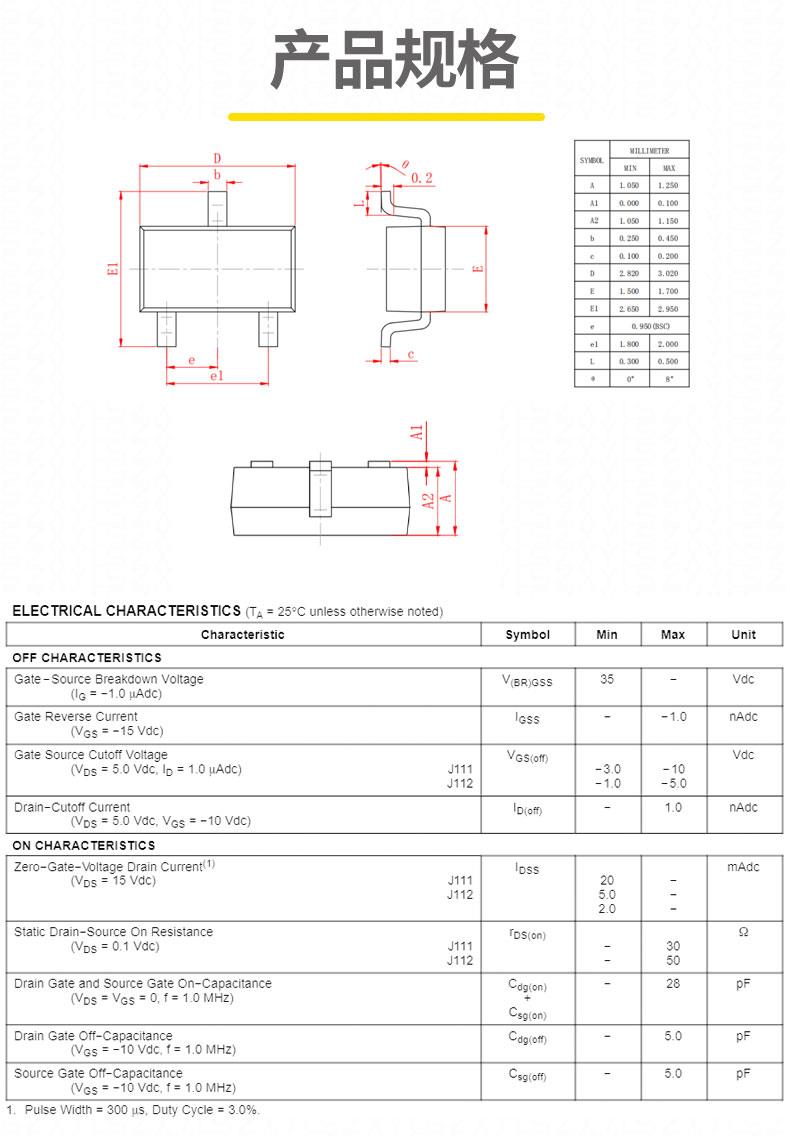

1. 封装规格

• 物理尺寸：
  • 长度：2.95mm，宽度：1.30mm，高度：1.10mm，节省 PCB 空间，适合高密度布局。


2. MMBFJ112 的封装优势

• 小型化与集成化：适配手机、无线模块等小型设备，助力产品轻薄化设计。
• 焊接兼容性：支持回流焊（峰值温度≤260℃，焊接时间≤10 秒），适合自动化批量生产。
• 散热设计：通过封装结构优化，有效导出工作热量，维持器件长期稳定运行。

三、MMBFJ112的应用场景与典型电路

1. 音频电子领域

• 麦克风前置放大：利用低噪声特性，对麦克风输出的微弱信号进行无失真放大，常见于耳机、录音设备。
• 音频信号切换：作为模拟开关控制多路音频信号通路，如音响设备的输入源切换。

2. 传感器与信号调理

• 高阻抗传感器接口：适配电容式麦克风、压电传感器等，避免因阻抗不匹配导致的信号衰减。
• 微弱信号放大：在医疗设备（如心电图仪）、工业传感器中，对生物电信号、压力信号等进行前端放大处理。

3. 射频与通信

• 射频混频器：在无线接收机中，将射频信号与本振信号混频，转换为中频信号。
• 低噪声放大器（LNA）：作为射频前端放大器，提升接收信号的灵敏度，适用于 Wi-Fi、蓝牙模块。

• 静电防护：操作时需佩戴防静电手环，避免静电击穿栅极氧化层。
• 电路设计：栅极驱动电压需满足负向偏置（VGS < 0V），避免正向电压导致器件损坏。
• 散热优化：若长时间工作在高功耗场景，建议搭配散热焊盘或 PCB 敷铜设计，提升散热效率。
•
