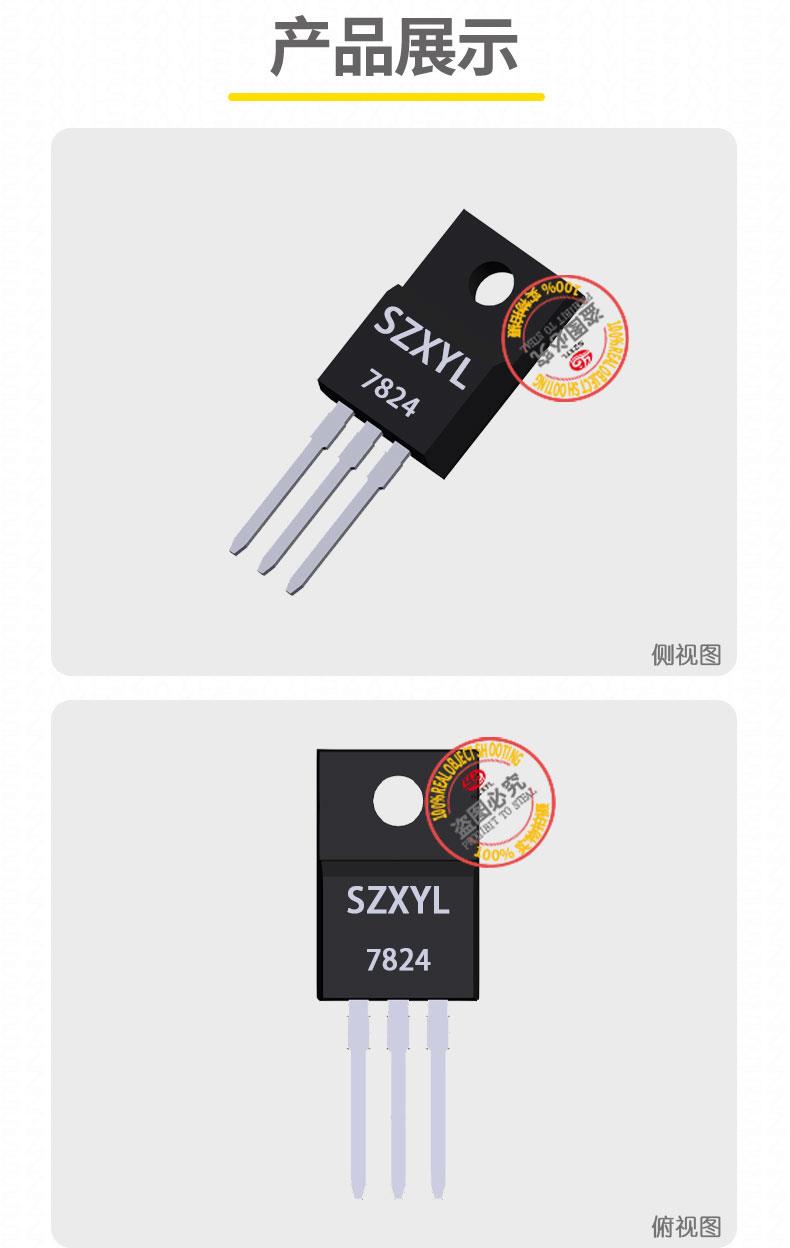

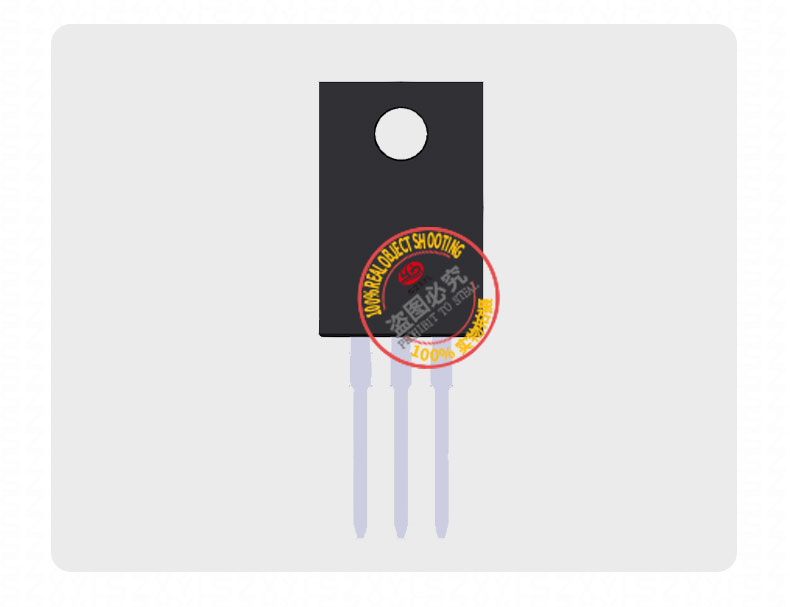

7824 TO-220F

一、he心特性

稳定精准的电压输出

• 恒定 24V 输出：7824 TO - 220F 的he心功能是输出精准且稳定的 24V 直流电压。
• 卓越的电压调节能力：面对输入电压的大幅波动以及负载电流的频繁变化，7824 TO - 220F 展现出强大的适应性。通过内部精密的反馈控制电路，能自动且快速地调整输出电压，补偿因输入或负载变动而产生的电压偏差。

强大的电流输出能力

• 高负载驱动性能：该芯片具备强大的输出电流能力，zui大输出电流可达 1A（部分高性能型号可提升至 1.5A） 。
• 快速动态响应：在负载电流发生快速变化时，7824 TO - 220F 能在极短时间内做出响应，维持输出电压的稳定。其内部的电流调整电路具有超快速的动态响应特性，可在微秒级时间内，依据负载电流的变化实时调整输出电流大小，有效防止因负载突变而引发的电压跌落或过冲现象。

周全的保护机制

• 过热保护：芯片内部集成了完备的过热保护电路。
• 过流保护：7824 TO - 220F 配备了可靠的过流保护功能。
• 输出晶体管安全工作区保护：为保护芯片内部的输出晶体管，7824 TO - 220F 设计了输出晶体管安全工作区保护机制。

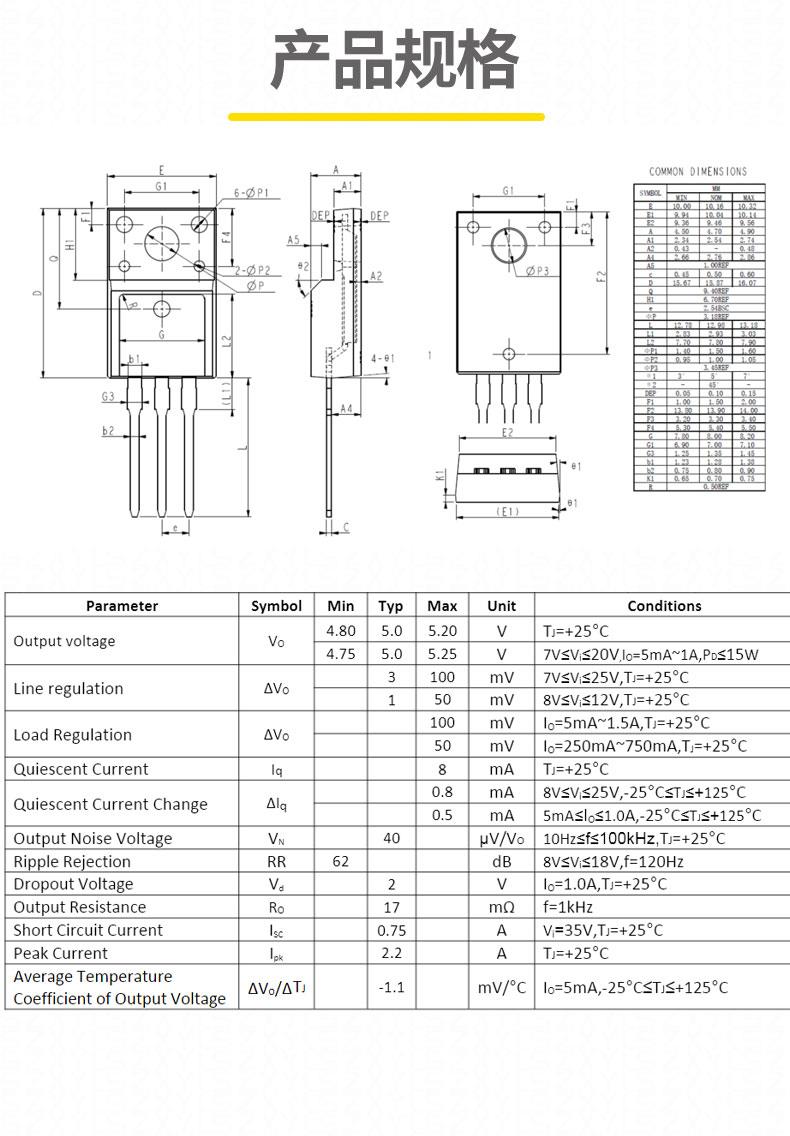

二、关键技术参数

电气参数

• 输入电压范围：正常工作时，它 的输入电压范围一般为 27V 至 40V 。
• 输出电压：该芯片输出电压精准设定为 24V，适用于众多对电源电压有特定要求的电子设备和电路。
• 输出电流：zui大输出电流为 1A（部分型号可达 1.5A） ，这决定了芯片驱动负载的能力。
• 静态电流：芯片的静态电流（即空载时自身消耗的电流）典型值通常在几毫安（mA）左右，一般处于 5mA 至 8mA 之间 。
• 线性调整率：线性调整率用于衡量芯片在输入电压变化时保持输出电压稳定的能力。
• 负载调整率：负载调整率反映芯片在负载电流变化时维持输出电压稳定的性能。对于 它来说，当负载电流在zui小工作电流至zui大额定输出电流之间变化时，输出电压变化同样被控制在很小范围内
• 纹波抑制比：纹波抑制比衡量芯片对输入电压中纹波信号的抑制能力。它具有较高的纹波抑制比，通常在 60dB 至 75dB 之间 。
• 输出阻抗：输出阻抗是衡量芯片输出端对负载变化响应能力的重要参数。它 输出阻抗较低，一般在十几毫欧（mΩ）左右，典型值为 15mΩ 。
• 短路电流：短路电流指芯片输出端发生短路故障时，芯片所能提供的zui大电流。它 在短路情况下，短路电流通常被限制在一个安全值范围内，一般为 200mA 至 300mA 之间 。
• 峰值电流：芯片能够瞬间承受的zui大电流即峰值电流，它 的峰值电流一般在 2A 左右，典型值为 2.2A 。在负载瞬间启动或出现瞬间大电流需求时，芯片能在短时间内提供峰值电流，满足负载瞬间能量需求，确保负载设备正常启动和运行，之后再恢复到正常输出电流状态。
•
