1117-ADJ TO-220

一、1117-ADJ TO-220的he心功能与技术优势

• 满载压差：1A 负载下压差≤1.3V或 800mA 负载下压差≤1.2V，显著降低功耗，尤其适合输入 / 输出电压接近的场景。
• 轻载优化：负载电流减小时压差进一步降低，延长电池供电设备续航。
  高稳定性与抗干扰能力
• 纹波抑制比（PSRR）≥60dB@120Hz，有效滤除电源纹波干扰，保障模拟电路和射频模块的纯净供电。
• 输出电压精度 ?1%~?2%，满足精密 ADC、DAC 等电路的高精度需求。
  全功能保护机制
• 过流保护：自动限制输出电流，防止负载短路或过载。
• 过热保护：结温≥150℃时关断输出，温度降低后自动恢复，避免热失控。
• 短路保护：输出短路时快速响应，内置反向电流保护。

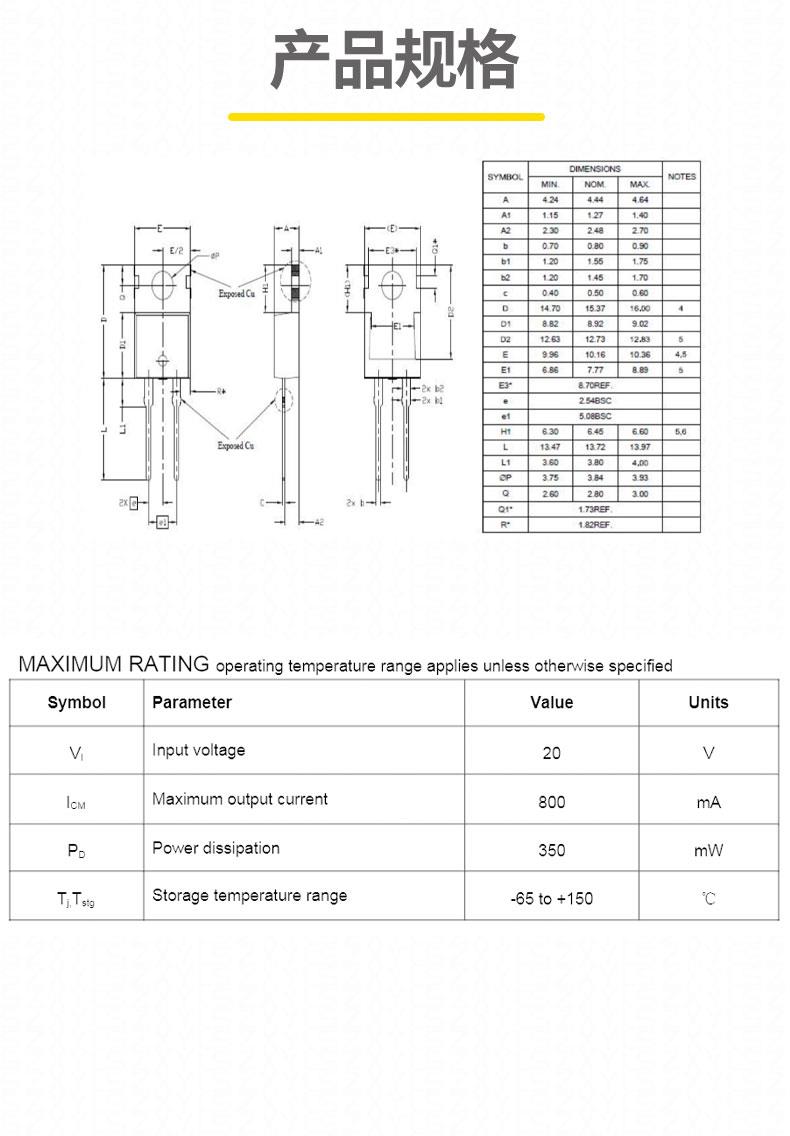

二、1117-ADJ TO-220的关键技术参数表

三、1117-ADJ TO-220的封装与应用场景

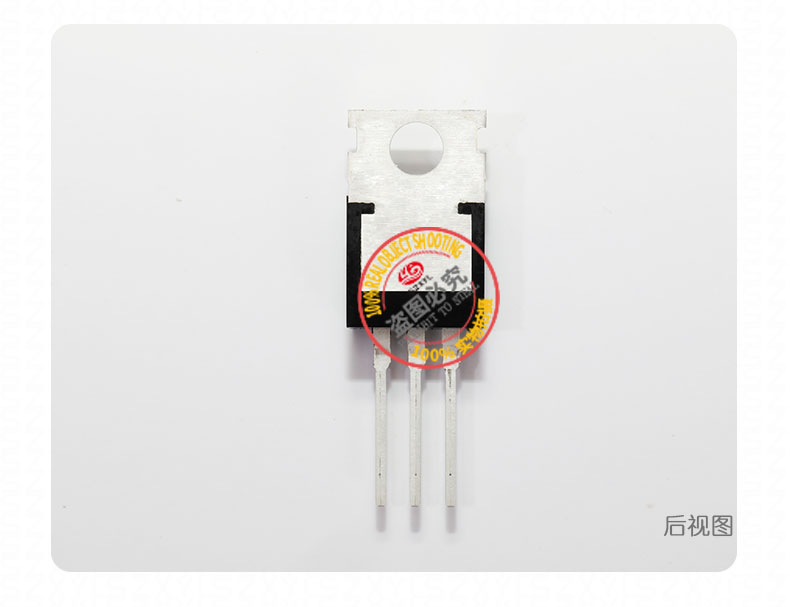

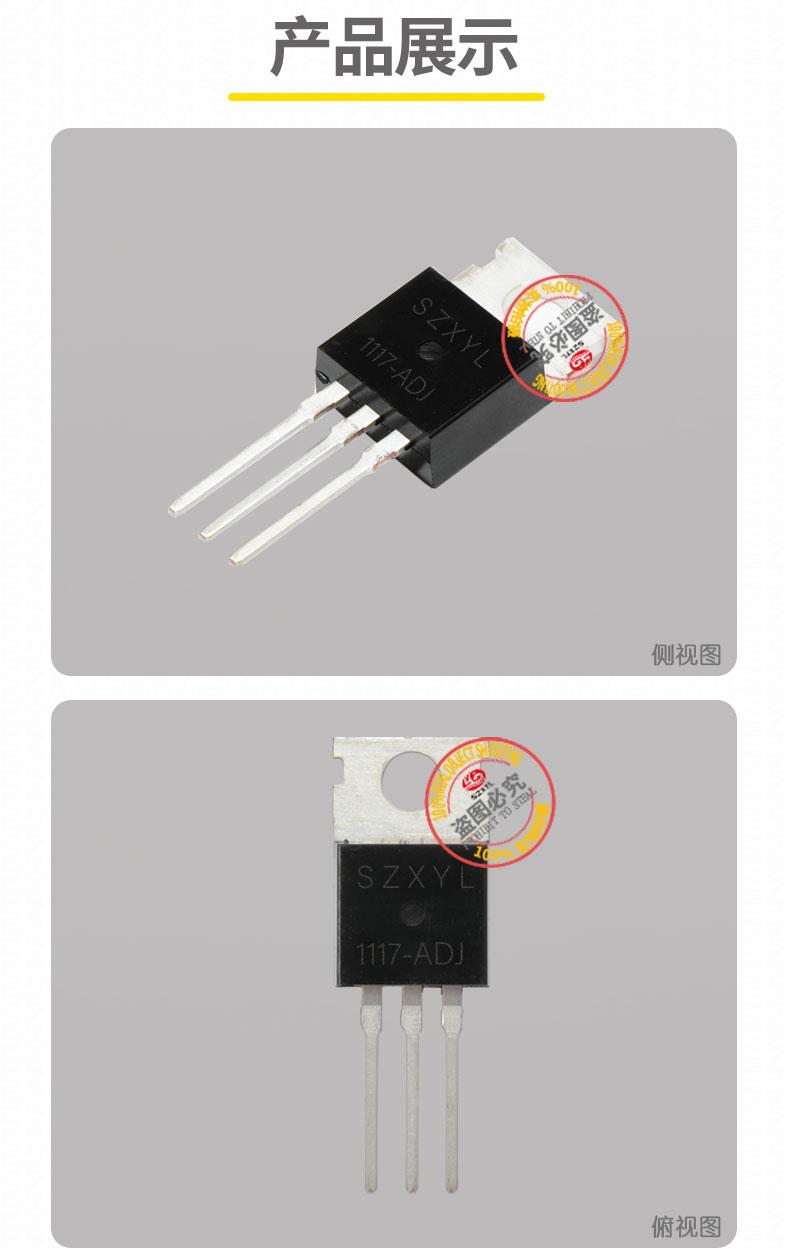

• 物理设计：TO-220 直插式封装，金属散热片直接连接芯片衬底，支持大电流场景下的高效散热。
• 引脚布局：标准三端设计，兼容传统三端稳压器的 PCB 布局，便于替代升级。
• 散热优化：通过 PCB 大面积铺铜或加装散热片（面积≥20cm?）可降低结温，适应高功耗场景（如输入 12V、输出 5V、电流 1A 时功耗 7W）。

1. 嵌入式系统：
   • 为开发板提供 1.8V~5V 稳定电压，支持 R1=240Ω、R2=470Ω 设定 3.3V@800mA 输出。
   • 为温湿度、压力传感器等模拟信号链提供低噪声电源，确保信号采集精度。
2. 工业控制：
   • 将工业 12V 电源转换为 5V@500mA，为 PLC 通信模块或现场总线节点供电。
   • 适应宽温环境，为分布式 I/O 模块、智能传感器提供可靠电源。
3. 消费电子：
   • 平板电脑 / 智能家居：辅助电源管理，如将 5V USB 输入转为可调电压，为触控屏或 Wi-Fi 模组供电。
   • 手持设备：低静态电流（≤5mA）特性延长电池续航
4. 通信设备：
   • 射频前端：为蓝牙、Wi-Fi 模组提供纯净电源，PSRR≥60dB 抑制射频信号干扰。
   • 基站设备：作为后级稳压，降低开关电源纹波对信号处理电路的影响。
5. 汽车电子：
   • 车载信息娱乐系统
   • 传感器节点

1. 电路设计：
   • 优先选用 1% 精度金属膜电阻（如 R1=240Ω、R2=470Ω 设定 3.3V），确保输出电压精度。
   • 输出电容建议≥22μF 钽电容，提升瞬态响应和稳定性。
2. 散热优化：
   • 在高功耗场景下，需加装铝制散热片（面积≥20cm?）或通过 PCB 大面积铺铜降低结温。
