产品特性

• 高反向耐压：反向峰值电压（VRRM）为100V，能够承受较高的反向电压，适用于中低电压环境。
• 适中的正向电流：平均整流电流（IF(AV)）为200mA，能够处理较大的电流，适用于多种应用。
• 快速恢复时间：反向恢复时间（trr）通常小于10纳秒，使其在高频开关电路中表现出色，能够快速切换，减少开关损耗。
• 低正向压降：在200mA电流下，正向压降（VF）约为0.8V，有效减少能量损耗，提高电路效率。
• 低反向漏电流：在25℃时，反向漏电流（IR）为10μA，确保电路在反向偏置时的稳定性。

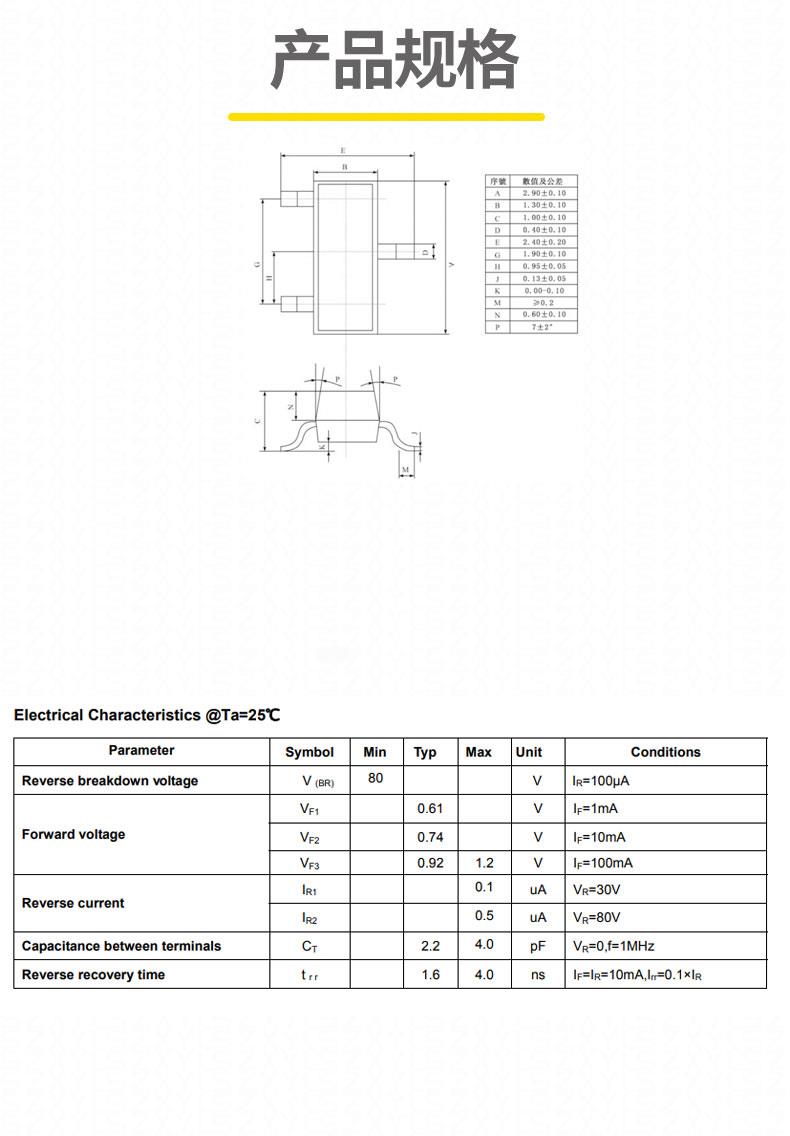

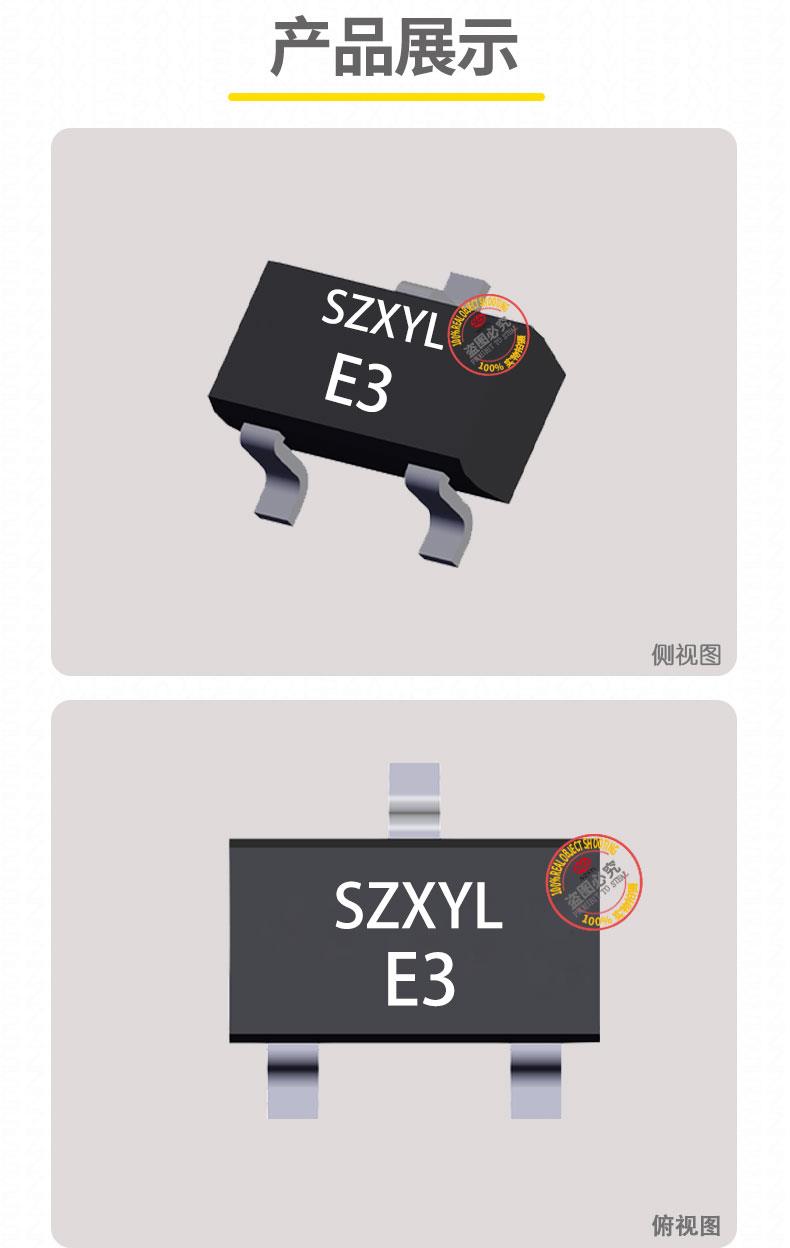

• 封装形式：采用SOT-23封装，适合表面贴装，节省PCB板空间。

工作原理

• 正向导通：当正向电压施加在二极管两端时，电子从N型半导体流向P型半导体，形成电流。1SS190的低正向压降（0.8V）确保了高效的电流传输，减少了能量损耗。
• 反向截止：当反向电压施加在二极管两端时，PN结中的载流子被电场推回，形成高阻抗状态，阻止电流的流动。1SS190的反向漏电流非常小（10μA），确保电路在反向偏置时的稳定性。
• 快速恢复：当二极管从正向导通状态切换到反向截止状态时，存储在PN结中的少数载流子需要时间清除。1SS190的快速恢复时间（10纳秒）确保了这一过程的高效性，减少了开关损耗。

应用场景

• 高频开关电源：在开关电源中，可以减少开关损失，提高电源的效率。
• 逆变器：在逆变器中，用于将直流电转换为交流电，提供快速切换，提高逆变器的效率。
• 电机驱动：在电机驱动电路中，用于保护电路，防止反向电流损害元件。
• 电源适配器：在电源适配器中，用于整流和保护，确保稳定的直流输出。
• LED照明：在LED照明设备中，用于电源管理，确保稳定的直流电源。

选型建议

• 工作电压：确保二极管的反向耐压值高于电路中的反向电压。
• 工作电流：选择能够承受电路中电流的二极管，保证电路的稳定性和效率。
• 封装形式：根据电路板设计和安装空间选择合适的封装形式。
• 散热措施：在设计电路时考虑适当的散热措施，以保持1SS190在安全的工作温度范围内。

总结

开关二极管凭借其高反向耐压、低正向压降和快速恢复时间，成为高频电路和电源管理应用中的理想选择。其广泛应用于高频开关电源、逆变器、电机驱动和电源适配器等领域，能够有效提高电路效率并减少能量损耗。
