BAS16 产品概述

BAS16 he心参数

• 反向电压（VRRM）：75V至 100V，连续反向电压（VR）60V 至 80V
• 平均正向电流（IF (AV)）：150mA至 215mA，双路负载时建议≤100mA 以确保长期可靠性
• 峰值正向浪涌电流（IFSM）：4.5A（1 秒脉冲）/20A（1 微秒脉冲），适应瞬时大电流冲击
• 正向压降（VF）：0.715V（@1mA）至 1.25V（@150mA），低导通损耗设计
• 反向漏电流（IR）：1μA（@75V, 25?C），高温下（150?C）增至 100μA，确保宽温环境下的稳定性
• 反向恢复时间（trr）：4ns（典型值）至 6ns，适合高频开关应用
• 结电容（CT）：2pF（@0V, 1MHz），优化信号完整性
• 工作温度范围：-65?C 至 %2B 150?C，车规级版本支持 - 55?C 至 %2B 175?C 极端环境
• 结温（TJ）：150?C（zui大值），确保高可靠性运行

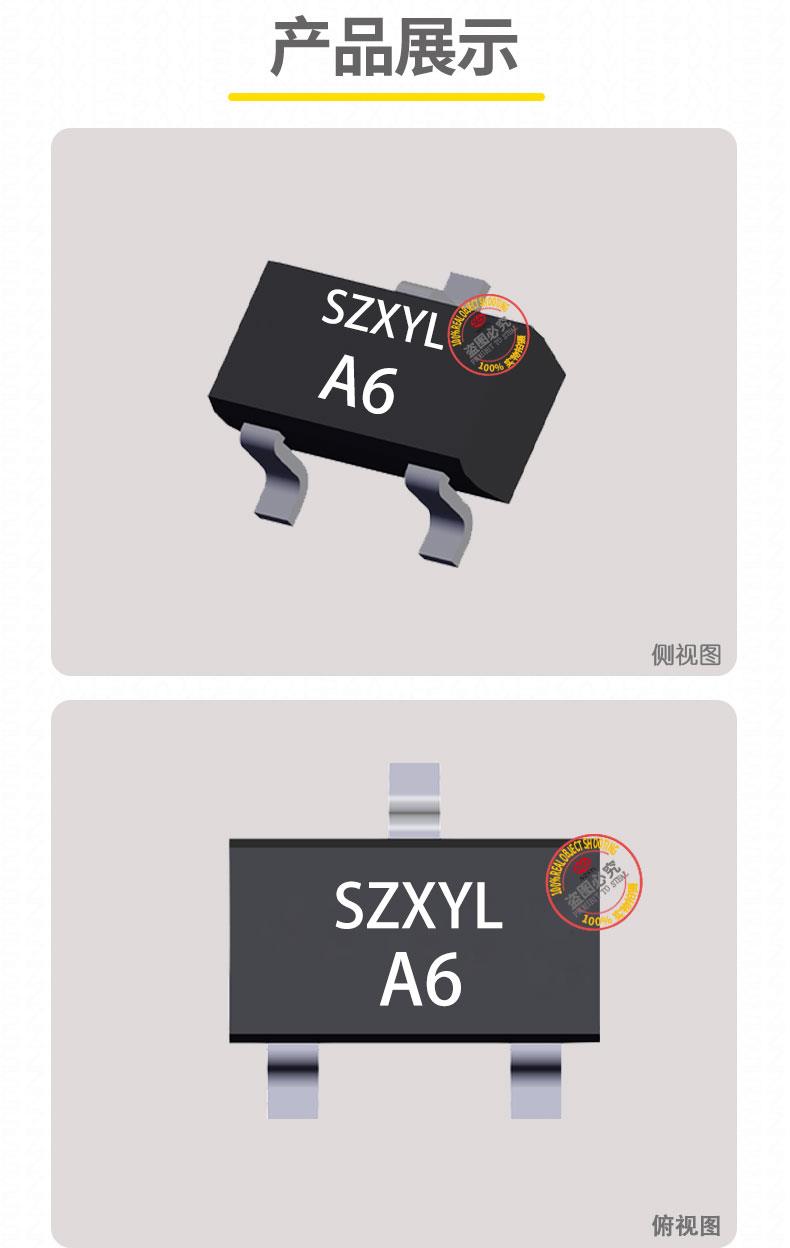

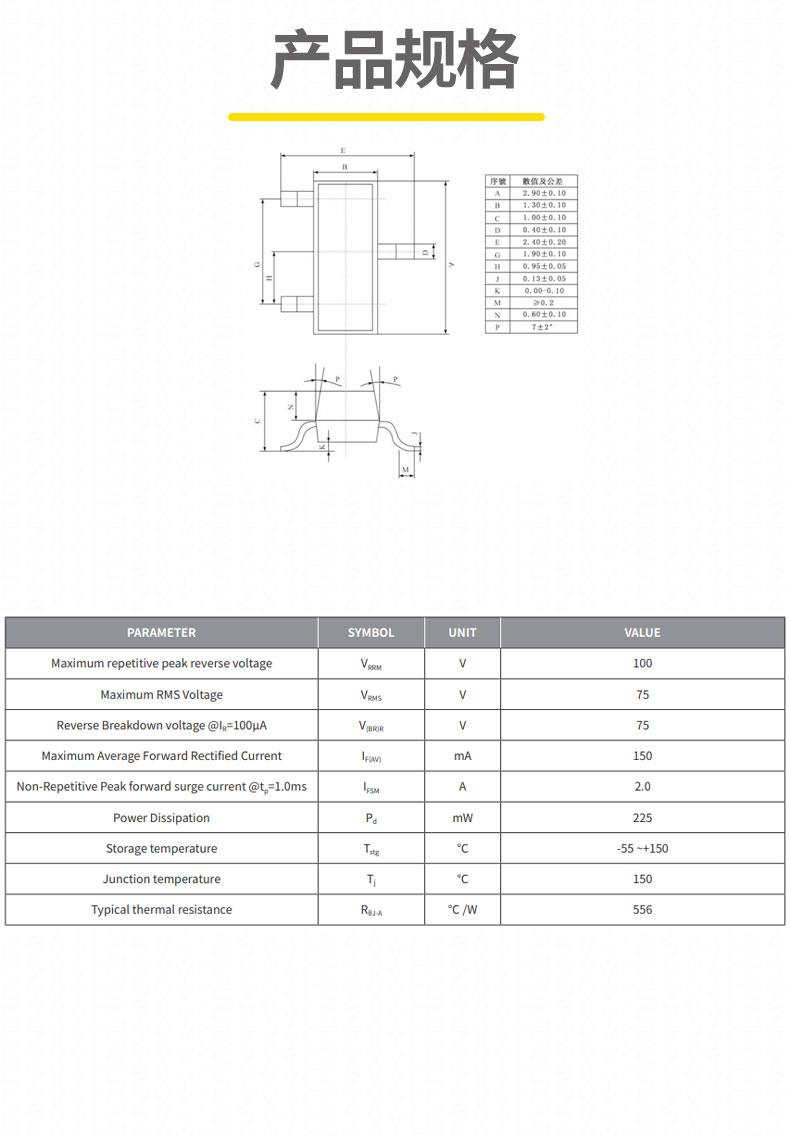

封装与物理特性

• 封装形式：SOT-23（TO-236-3），尺寸 2.9mm?1.3mm?1.0mm至 3.1mm?1.65mm?1.3mm（CBI），引脚间距 1.27mm，支持回流焊工艺（峰值温度≤260?C，焊接时间≤10 秒）
• 引脚配置：三引脚结构，引脚 1 为阳极，引脚 2 未连接（NC），引脚 3 为阴极，简化单路整流电路设计
• 包装规格：卷带包装（Taping），每盘 3000 颗（标准型）或 10,000 颗（车规级），符合自动化贴片生产需求

产品特点

1. 超高速开关性能：4ns 反向恢复时间及 2pF 结电容，支持高达 6GHz 的射频信号处理（如调制解调、混频），适合高频放大器、检波器等电路。
2. 高电压耐受性：100V 反向电压设计，满足工业及汽车电路的高可靠性需求；75V 版本适合中压通用场景。
3. 低导通损耗：0.715V 正向压降（@1mA），降低电路功耗，尤其适合电池供电设备。
4. 紧凑封装：SOT-23 体积小，节省 PCB 空间，适合高密度电路板，如手机射频模块。
5. 宽温适应性：-65?C 至 %2B 150?C 工作范围，车规级版本通过 AEC-Q101 ren证，适应汽车级极端环境。
6. 环保合规：符合 RoHS 及无铅标准，满足quan球绿色制造要求。

典型应用

• 射频与通信：
  • 高频放大器、混频器及检波器，优化信号完整性（如手机射频前端）。
  • RS485/RS232 总线终端匹配电路，抑制信号反射。
• 汽车电子：
  • 车载传感器信号隔离、ECU 电源电路整流，车规级版本通过 AEC-Q101 ren证。
  • 汽车音响系统高频信号处理，确保音质稳定性。
• 工业设备：
  • 电机驱动电路续流、PLC 输入接口保护，快速吸收反向电动势。
  • 高速数据采集系统信号调理，降低信号失真。
• 消费电子：
  • 手机、平板电脑的电源管理模块，实现高效整流与过压保护。
  • 智能家居设备的无线通信模块，支持蓝牙、Wi-Fi 信号处理。
  •
