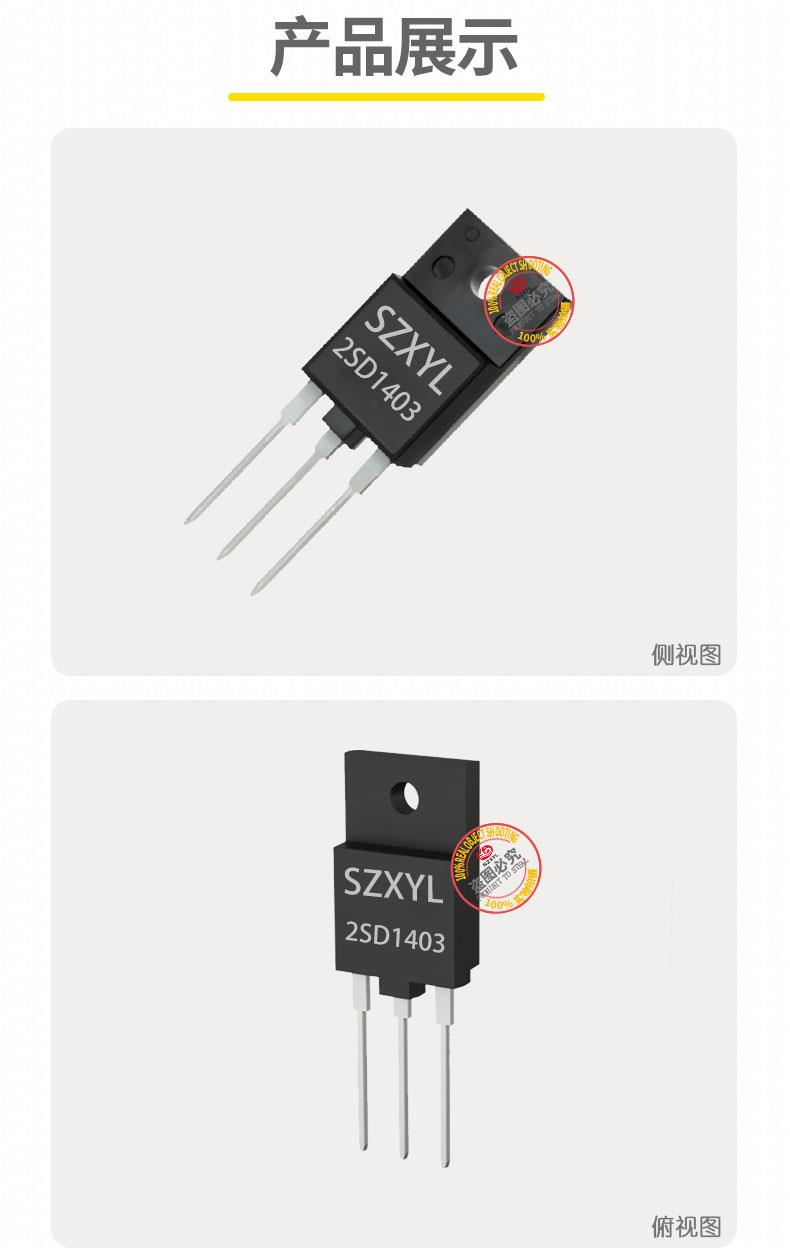

2SD1403 TO-3PF

一、he心电气参数与性能特性

• 集电极 - 发射极电压（VCEO）：800-1500V
• 集电极电流（IC）：3.5-6A（持续），12A（脉冲）
• 集电极功率（PC）：50-120W
• 电流增益（hFE）：8-75
• 特征频率（fT）：3-10MHz
• 饱和压降（VCE (sat)）：≤1.5V
• 热性能：典型热阻（RthJC）1.2-1.8℃/W

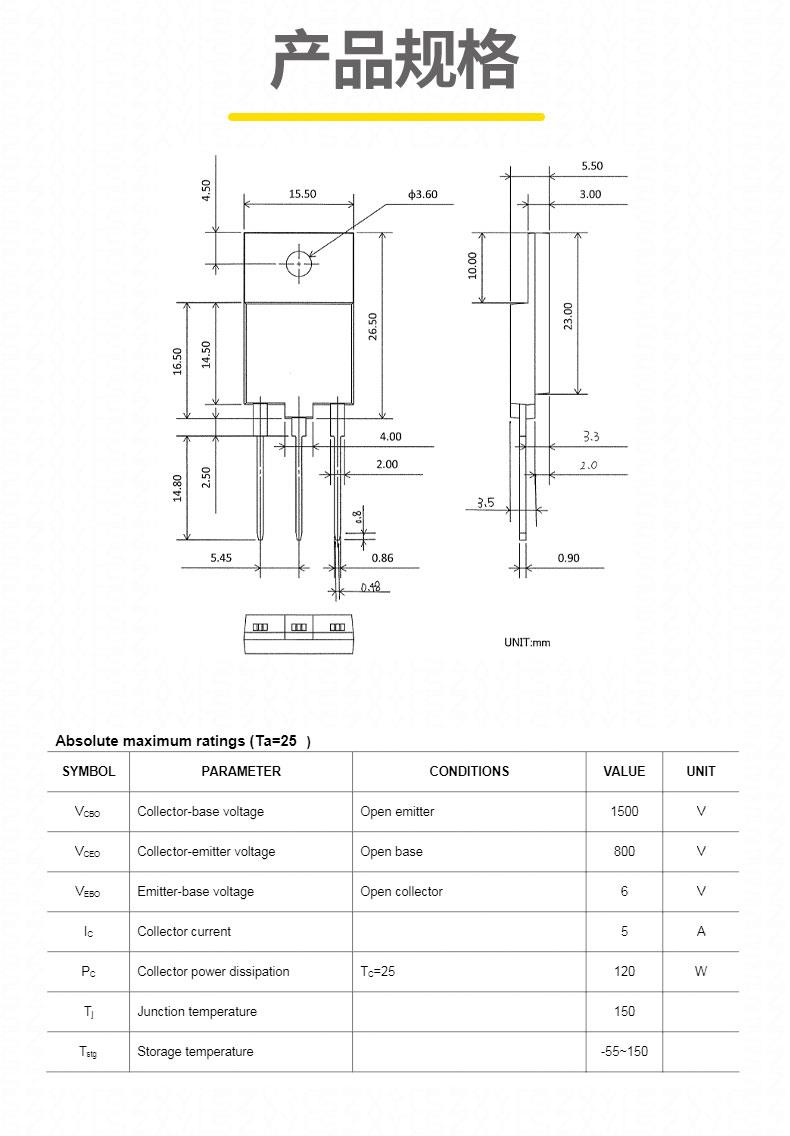

二、2SD1403的封装设计与机械特性

1. 散热与绝缘优化
   • 全金属外壳直接作为散热基面，配合铜引线框架，有效提升热传导效率。建议安装时使用导热硅脂，并紧固至散热器，可将结温降低 25℃以上。
2. 引脚配置
   • 3 引脚结构（TO-3PF-3）：基极（B）、集电极（C）、发射极（E）独立引出，引脚间距 7.62mm，兼容标准通孔焊盘，支持波峰焊。
3. 物理规格
   • 封装重量：约 6.0g，引脚镀锡（Sn）厚度≥2.5μm，可焊性优异。引脚拉力≥5.0N，确保长期机械可靠性。

三、2SD1403的典型应用场景

1. 高压电源系统
   • 0-600V 可调线性直流电源的调整管，1500V 耐压适配高电压母线，低饱和压降提升电源效率。与 LM317 组合可实现精密电压调节，输出电流可达 6A 以上，需配合大面积散热片。
   • 工业级开关电源的功率输出级，800V 耐压支持高频开关（10kHz 以下），快速开关特性减少电磁干扰（EMI）。
2. 家电与消费电子
   • 彩色电视机的行输出电路，1500V 耐压承受高压脉冲，6A 电流支持 CRT 显示器的偏转线圈驱动。
   • 微波炉磁控管驱动电路，高电压耐受性（1500V）适配磁控管的阳极高压需求。
3. 工业驱动与控制
   • 高压伺服电机驱动器的 H 桥电路，6A 持续电流支持中小功率电机控制，快速开关特性减少电磁干扰（EMI）。
   • 工业逆变器的 DC/AC 转换电路，3MHz 特征频率支持低频开关，提升系统稳定性。
4. 能源与电力
   • 太阳能逆变器的高压侧开关管，1500V 耐压适配光伏板串联后的高电压输出，可承受瞬时浪涌电流。
   • 储能系统的 12V/24V 直流母线切换，双管并联设计可扩展至 12A 脉冲电流。
   •
