深圳市新亿利电子有限公司

STA124S产品概述

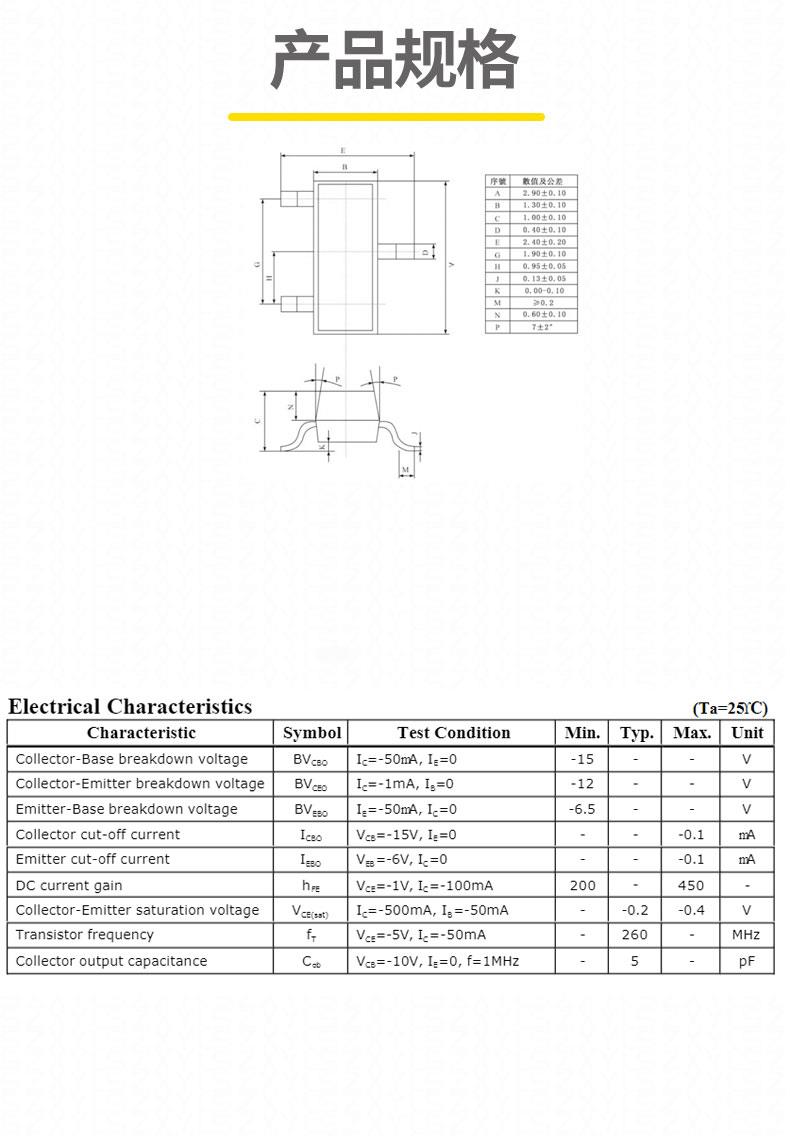

STA124She心参数

• 集射极电压（VCEO）：12V（zui大值），连续工作电压建议≤10V 以确保长期可靠性
• 集电极电流（IC）：1A（直流），峰值电流可达 2A，适应瞬时大电流需求
• 直流电流增益（hFE）：200，支持中高增益信号放大
• 饱和电压（VCE (sat)）：典型值 0.2V，显著降低导通损耗
• 特征频率（fT）：260MHz，支持高频信号处理
• 基极 - 发射极电压（VBE）：0.7V，确保稳定的偏置电压
• 工作温度范围：-40?C 至 %2B 85?C，满足宽温环境需求
• 封装热阻（RθJA）：210K/W至 450K/W，需根据功耗优化散热方案

产品特点

1. 低饱和电压设计：VCE (sat)=0.2V（典型值），显著降低导通损耗，适合低压大电流驱动
2. 高频性能：260MHz 特征频率支持射频信号放大，可用于蓝牙、Wi-Fi 模块中的中频放大电路。
3. 高电流处理能力：1A 连续集电极电流，适应中小功率负载，如消费电子中的电源管理。
4. 宽温稳定性：-40?C 至 %2B 85?C 标准工作范围，满足工业设备及汽车电子的极端环境需求。
5. 紧凑封装：SOT-23 体积小，节省 PCB 空间，适合高密度电路板

典型应用

1. 射频与通信

• 互补放大电路：与 NPN 晶体管组成推挽放大器，用于蓝牙 5.0 模块的 2.4GHz 信号放大，260MHz 特征频率确保信号完整性。
• 射频功率放大器低端驱动
• 中频解调器

2. 汽车电子

• 传感器接口：为胎压监测系统或加速度传感器提供信号调理，支持 - 40?C 至 %2B 85?C 宽温工作。
• LED 照明控制：在车内氛围灯中实现 PWM 调光，高电流增益简化电路设计。
• 电源管理：在车载信息娱乐系统中实现低压电源轨的过压保护，快速响应电压波动。

3. 工业设备

• 电机驱动电路：为小型直流电机提供低饱和电压驱动，适用于工业机器人关节控制或传送带系统。
• 信号调理模块：在 PLC 输入输出模块中实现信号隔离与放大，支持 μs 级快速响应。
• 传感器信号放大：为温度传感器或压力传感器提供放大电路，低 VCE (sat) 提升测量精度。

4. 消费电子

• 可穿戴设备：在智能手表中实现低功耗蓝牙通信，260MHz 频率支持 LE Audio 协议。
• 手机电源管理：在 USB-C 接口电路中实现快充协议信号放大，低饱和电压减少能量损耗。
• 智能家居模块：在 Thread 网关中解调射频信号，紧凑封装节省 PCB 空间。
•
