2SC3680 TO-3PF NPN 功率晶体管产品描述

一、2SC3680的产品概述

二、he心参数

1. 极限参数
   • 集电极 - 发射极电压（V (BR) CEO）：900V（持续工作），脉冲电压可达 1000V
   • 集电极电流（IC）：7A（持续工作），脉冲电流可达 14A
   • 耗散功率（PD）：120W（25℃时，需配合散热片）
   • 直流电流增益（hFE）：10-30
   • 结温范围（Tj）：-55℃至 %2B 150℃
2. 动态特性
   • 特征频率（fT）：典型值 8MHz（适用于中高频开关应用）
   • 饱和压降（VCE (sat)）：典型值≤0.8V（@IC=3.5A, IB=0.7A）
   • 开关时间（ton/toff）：典型值≤1.2μs（@VCC=400V, IC=2A）

三、2SC3680的产品特性

1. 超高电压与稳健电流处理能力
   支持 900V 耐压和 7A 持续电流，专为高压逆变器、电焊机及高频开关电源设计，可承受高脉冲负载，适合需要高可靠性的工业场景。
2. 优化的饱和压降设计
   导通时 VCE (sat) 低至 0.8V，显著降低导通损耗，提升能源效率，尤其适用于大电流输出的电源模块。
3. 高效散热性能
   TO-3PF 金属封装内置散热法兰，热阻（RθJC）低至 1.2℃/W，配合铝制散热片可有效控制结温，确保长时间稳定运行。
4. 宽温度工作范围
   适应 - 55℃至 %2B 150℃极端环境，满足工业级应用对温度稳定性的严苛要求。

四、2SC3680的典型应用领域

1. 高压开关电源（SMPS）
   作为功率开关器件，支持高效能量转换，适用于服务器电源、通信电源等高压场景。
2. 工业逆变器与电焊机
   高电压处理能力和快速开关特性使其成为逆变器、电焊机功率模块的he心组件。
3. 电机驱动系统
   驱动步进电机、伺服电机及直流电机，实现精准启停与速度控制，支持高压环境下的稳定运行。
4. 消费电子与家电
   用于微波炉、空调等家电的电源管理电路，兼顾高可靠性与低功耗需求。

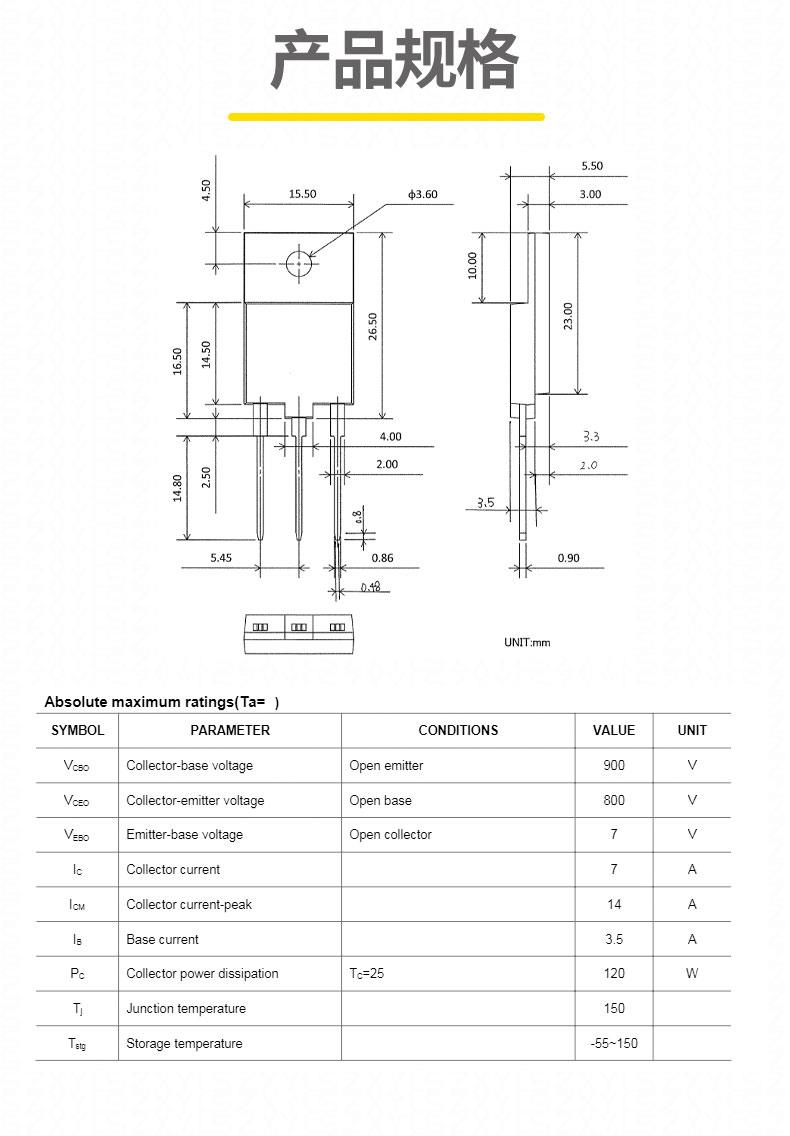

五、封装与引脚定义

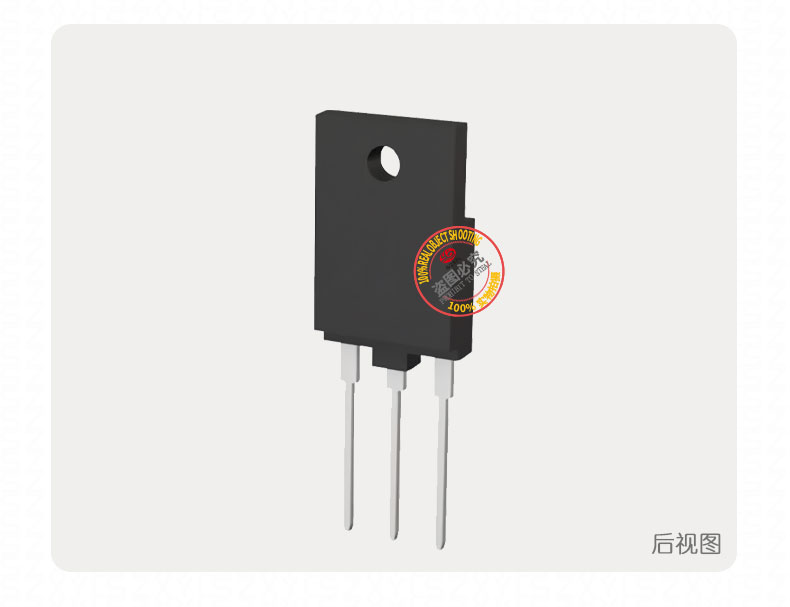

• 封装形式：TO-3PF（金属外壳，3 引脚）
• 引脚排列：
  • 左：基极（B）
  • 中：集电极（C，与金属外壳相连）
  • 右：发射极（E）


• 尺寸规格：
  • 外壳直径：约 25mm（与 TO-3P 兼容）
  • 引脚间距：5.08mm（标准 DIP 间距）

六、使用建议

1. 散热设计
   • 建议搭配面积≥150cm? 的铝制散热片，确保结温不超过 125℃。
   • 安装时需在器件与散热片间涂抹导热硅脂，厚度≤0.1mm。
2. 驱动电路
   • 基极驱动电流需≥0.7A（@IC=3.5A）
   • 基极 - 发射极间并联反向二极管，抑制反向电压尖峰。
3. 保护措施
   • 在集电极 - 发射极间并联 RC 吸收电路，抑制电压过冲。
   • 避免长时间工作在超过额定参数的条件下，防止器件热失控。

七、质量与ren证

• 可靠性测试：通过高温高湿、冷热冲击及盐雾测试，确保长期稳定性。
•
