2SC3856 TO-3PF NPN 功率晶体管产品描述

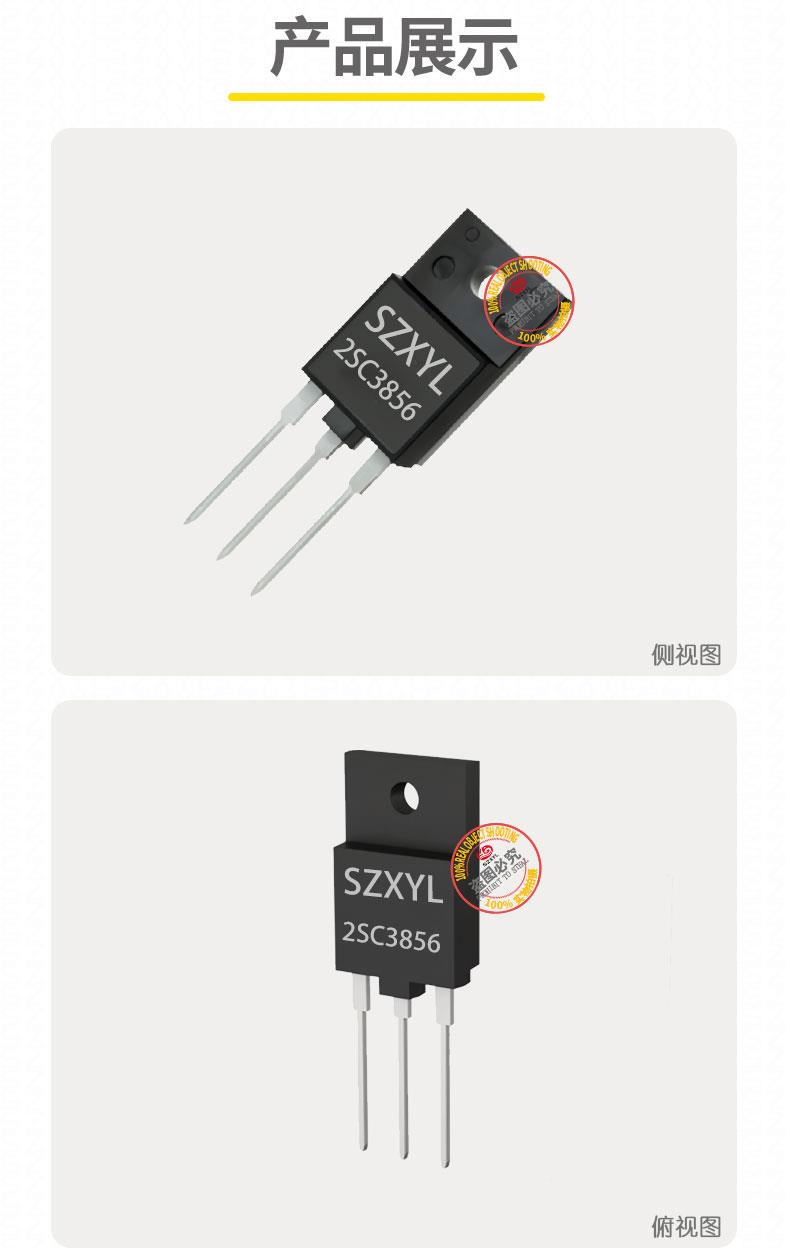

一、2SC3856 的产品概述

二、he心参数

1. 极限参数
   • 集电极 - 发射极电压（V (BR) CEO）：180V（持续工作），脉冲电压可达 200V
   • 集电极电流（IC）：15A（持续工作），脉冲电流可达 30A
   • 耗散功率（PD）：130W（25℃时，需配合散热片）
   • 直流电流增益（hFE）：80-180
   • 结温范围（Tj）：-55℃至 %2B 150℃
2. 动态特性
   • 特征频率（fT）：典型值 20MHz（适用于中高频信号放大）
   • 饱和压降（VCE (sat)）：zui大值 2V（@IC=7.5A, IB=1.5A）
   • 开关时间（ton/toff）：典型值≤1.5μs（@VCC=100V, IC=5A）

三、2SC3856 的产品特性

1. 中高压与大电流处理能力
   支持 180V 耐压和 15A 持续电流，专为音频功放、通用电源及工业控制电路设计，可承受高脉冲负载，适合需要高效能量转换的场景。
2. 优化的线性度与低饱和压降
   hFE 范围 80-180，线性度优异，适用于对信号放大精度要求高的音频放大器；导通时 VCE (sat) 低至 2V，显著降低导通损耗，提升能源效率。
3. 高效散热性能
   TO-3PF 金属封装内置散热法兰，热阻（RθJC）低至 1.2℃/W，配合铝制散热片可有效控制结温，确保长时间稳定运行。
4. 宽温度工作范围
   适应 - 55℃至 %2B 150℃极端环境，满足工业级应用对温度稳定性的严苛要求。

四、2SC3856 的典型应用领域

1. 音频功率放大器
   作为互补对管，用于高保真音响系统，实现低失真、高功率输出。
2. 通用电源与 DC-DC 转换器
   支持宽输入电压范围，适用于降压 / 升压转换器，确保稳定的电压转换效率。
3. 工业控制电路
   作为开关器件用于继电器驱动、电磁阀控制等，支持高压环境下的稳定运行。
4. 消费电子与家电
   用于微波炉、空调等家电的电源管理电路，兼顾高可靠性与低功耗需求。

五、封装与引脚定义

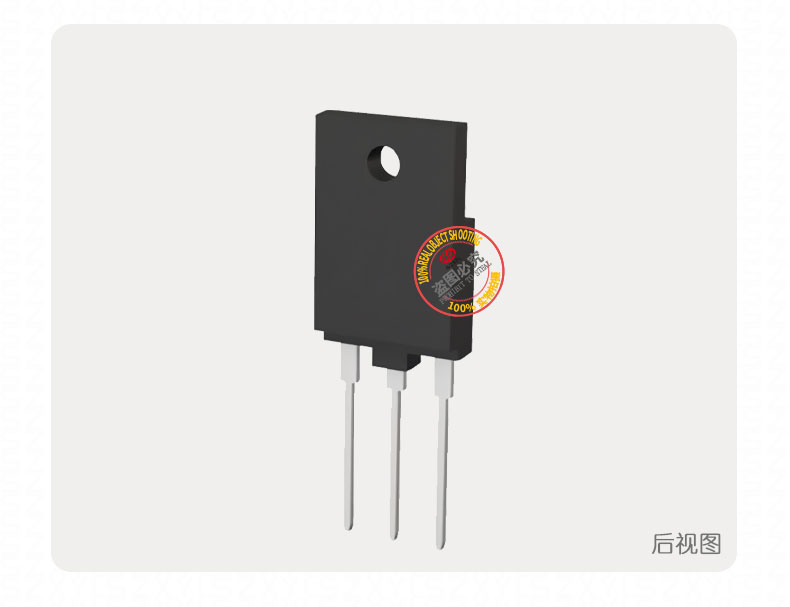

• 封装形式：TO-3PF（金属外壳，3 引脚）
• 引脚排列（从顶部俯视，引脚朝下）：
  • 左：基极（B）
  • 中：集电极（C，与金属外壳相连）
  • 右：发射极（E）

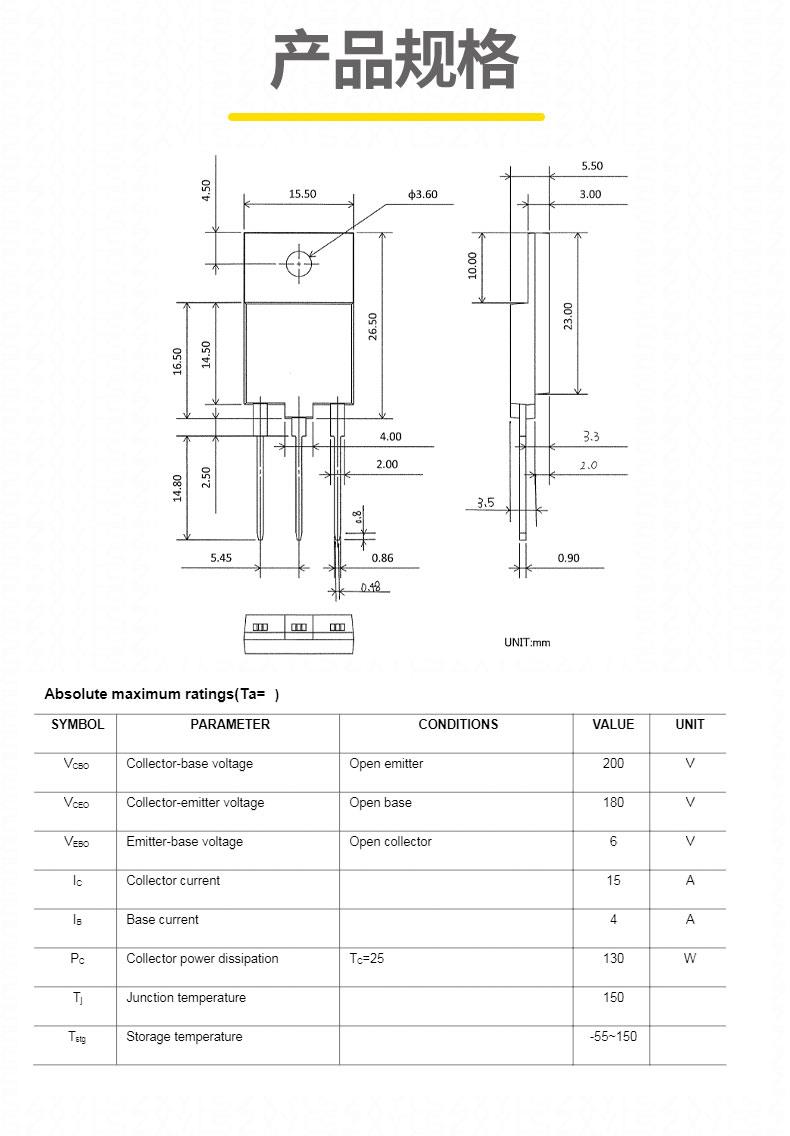

• 尺寸规格：
  • 外壳直径：约 25mm
  • 引脚间距：5.08mm

六、使用建议

1. 散热设计
   • 建议搭配面积≥200cm? 的铝制散热片，确保结温不超过 125℃。
   • 安装时需在器件与散热片间涂抹导热硅脂，厚度≤0.1mm。
2. 驱动电路
   • 基极驱动电流需≥1.5A，推荐采用图腾柱驱动电路以降低开关损耗。
   • 基极 - 发射极间并联反向二极管，抑制反向电压尖峰。
3. 保护措施
   • 在集电极 - 发射极间并联 RC 吸收电路（如 10Ω/0.1μF），抑制电压过冲。
   • 避免长时间工作在超过额定参数的条件下，防止器件热失控。

七、质量与ren证

• 可靠性测试：通过高温高湿（85℃/85% RH）、冷热冲击（-55℃至 %2B 125℃）及盐雾测试，确保长期稳定性。
•
