2SC4237 TO-3PF NPN 功率晶体管产品描述

一、2SC4237的产品概述

二、he心参数

1. 极限参数
   • 集电极 - 发射极电压（V (BR) CEO）：800V（持续工作），脉冲电压可达 1200V
   • 集电极电流（IC）：12A，脉冲电流可达 25A
   • 耗散功率（PD）：150W
   • 直流电流增益（hFE）：18-28
   • 结温范围（Tj）：-55℃至 %2B 150℃
2. 动态特性
   • 特征频率（fT）：8MHz（适用于中低频高功率切换）
   • 饱和压降（VCE (sat)）：zui大值 1V
   • 开关时间（ton/toff）：典型值≤3.5μs

三、2SC4237的产品特性

1. 超高耐压与脉冲电流处理能力
   支持 800V 持续耐压和 25A 脉冲电流，专为超声波焊接机、高压逆变器设计，可承受高能量密度负载，适合需要高效能量转换的场景。
2. 低饱和压降与稳定增益
   导通时 VCE (sat) 低至 1V，显著降低导通损耗；hFE 范围 18-28，适合对电流放大精度要求高的驱动电路。
3. 绝缘型散热设计
   TO-3PF 金属封装内置绝缘层，热阻（RθJC）低至 1.2℃/W，配合陶瓷绝缘垫片和导热硅脂，可有效控制结温并实现电气隔离。
4. 宽温度与恶劣环境适应性
   适应 - 55℃至 %2B 150℃极端环境，通过高温高湿及盐雾测试，满足工业级应用对稳定性的严苛要求。

四、2SC4237的典型应用领域

1. 超声波焊接设备
   作为功率开关器件，驱动超声波换能器实现金属 / 塑料焊接，支持高频振荡和高脉冲输出。
2. 工业逆变器与开关电源
   用于高压直流转交流逆变器、伺服电机驱动电源，支持宽输入电压范围。
3. 特种电机控制
   适用于高压步进电机、伺服电机的驱动电路，提供强劲的电流输出和快速响应。
4. 医疗与航空航天设备
   满足医疗超声设备、航空电源模块对高可靠性和长寿命的要求。

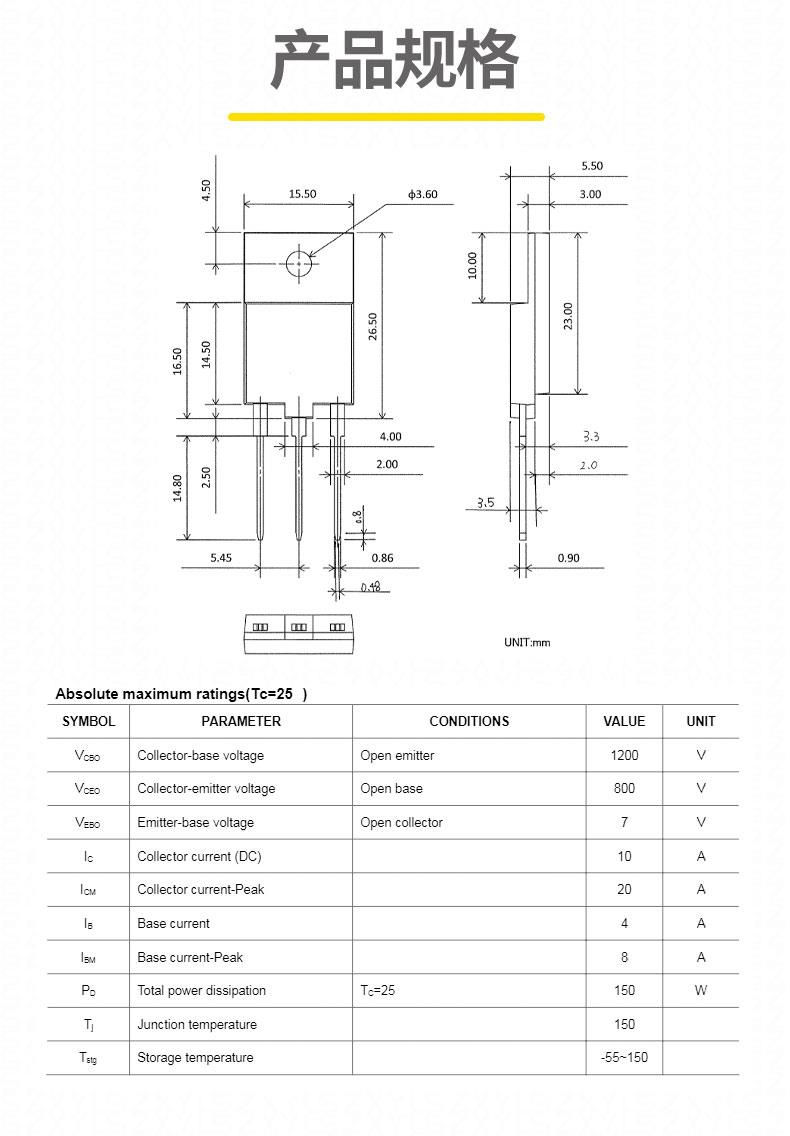

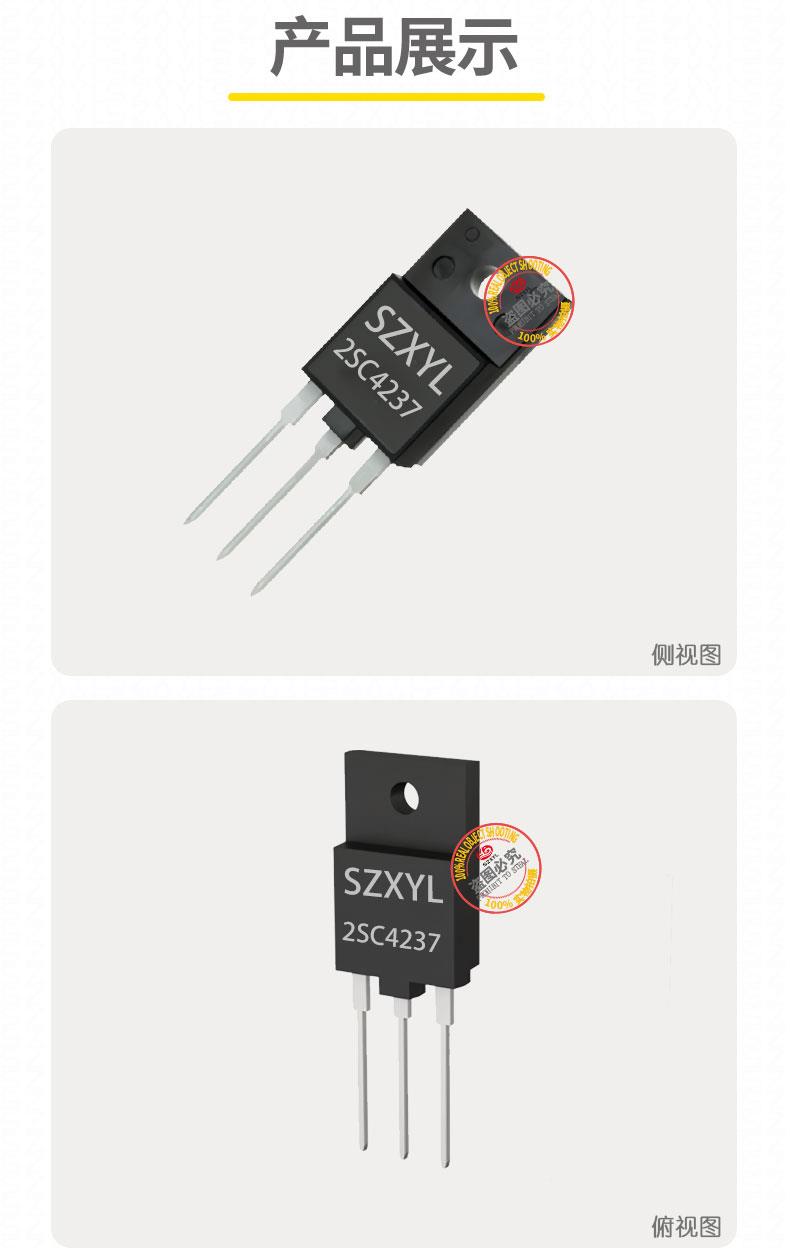

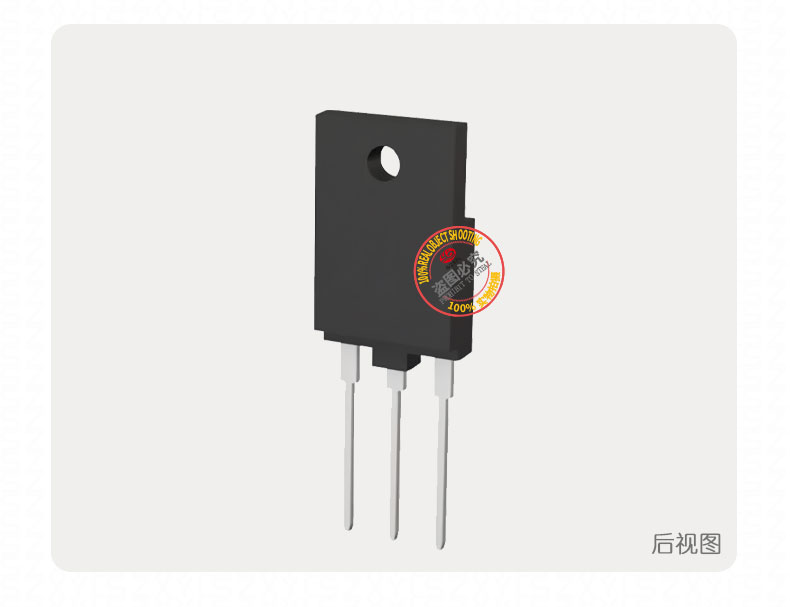

五、封装与引脚定义

• 封装形式：TO-3PF
• 引脚排列：
  • 左：基极（B）
  • 中：集电极
  • 右：发射极（E）


• 尺寸规格：
  • 外壳直径：约 25mm（与 TO-3P 兼容）
  • 引脚间距：5.08mm（标准 DIP 间距）

六、使用建议

1. 散热设计
   • 建议搭配面积≥300cm? 的铝制散热片，配合陶瓷绝缘垫片，确保结温不超过 125℃。
   • 安装时需在器件与散热片间涂抹导热硅脂，厚度≤0.1mm。
2. 驱动电路
   • 基极驱动电流需≥1A，推荐采用图腾柱驱动电路以降低开关损耗。
   • 基极 - 发射极间并联反向二极管，抑制反向电压尖峰。
3. 保护措施
   • 在集电极 - 发射极间并联 RC 吸收电路，抑制电压过冲。
   • 避免长时间工作在超过额定参数的条件下，防止器件热失控。

七、质量与ren证

• 可靠性测试：通过高温高湿、冷热冲击及盐雾测试，确保长期稳定性。
•
