2SC5198 TO-3PF NPN 功率晶体管产品描述

一、2SC5198的产品概述

二、he心参数

1. 极限参数
   • 集电极 - 发射极电压（V (BR) CEO）：140V
   • 集电极电流（IC）：10A（持续工作），脉冲电流可达 15A
   • 耗散功率（PD）：100W
   • 直流电流增益（hFE）：55-160
   • 结温范围（Tj）：-55℃至 %2B 150℃
2. 动态特性
   • 特征频率（fT）：30MHz（适用于中高频信号放大）
   • 饱和压降（VCE (sat)）：
     • 典型值≤0.3V
     • zui小值 2.0V
   • 开关时间（ton/toff）：典型值≤3.0μs

三、2SC5198的产品特性

1. 高压与稳定电流处理能力
   支持 140V 持续耐压和 10A 稳定电流，专为音频放大器、开关电源及电机控制设计，可承受高脉冲负载，适合需要高效能量转换的场景。
2. 宽电流增益与低饱和压降
   hFE 范围 55-160，分档标记便于jing确匹配互补管；导通时 VCE (sat) 低至 0.3V，显著降低导通损耗，尤其适合对效率要求高的音频输出级。
3. 绝缘型散热设计
   TO-3PF 金属封装内置绝缘层，热阻低至 1.2℃/W，配合陶瓷绝缘垫片和导热硅脂，可有效控制结温并实现电气隔离，适用于高压电路的安全设计。
4. 宽温度与恶劣环境适应性
   适应 - 55℃至 %2B 150℃极端环境，通过高温高湿及盐雾测试，满足工业级应用对稳定性的严苛要求。

四、2SC5198的典型应用领域

1. 高保真音频功率放大器
   与互补 PNP 管配对使用，实现 70W 以上高功率、低失真的音频输出，广泛应用于zhuan业音响设备及家用 Hi-Fi 功放。
2. 工业开关电源
   作为主开关器件，支持宽输入电压范围，确保稳定的电压转换效率，适用于通信电源、医疗设备电源等。
3. 线性稳压器与电压调节电路
   凭借低饱和压降和高电流增益，可提供高精度的电压输出控制，满足精密仪器对电源稳定性的需求。
4. 特种电机驱动
   适用于高压步进电机、伺服电机的驱动电路，提供强劲的电流输出和快速响应，尤其适合需要频繁启停的工业自动化场景。

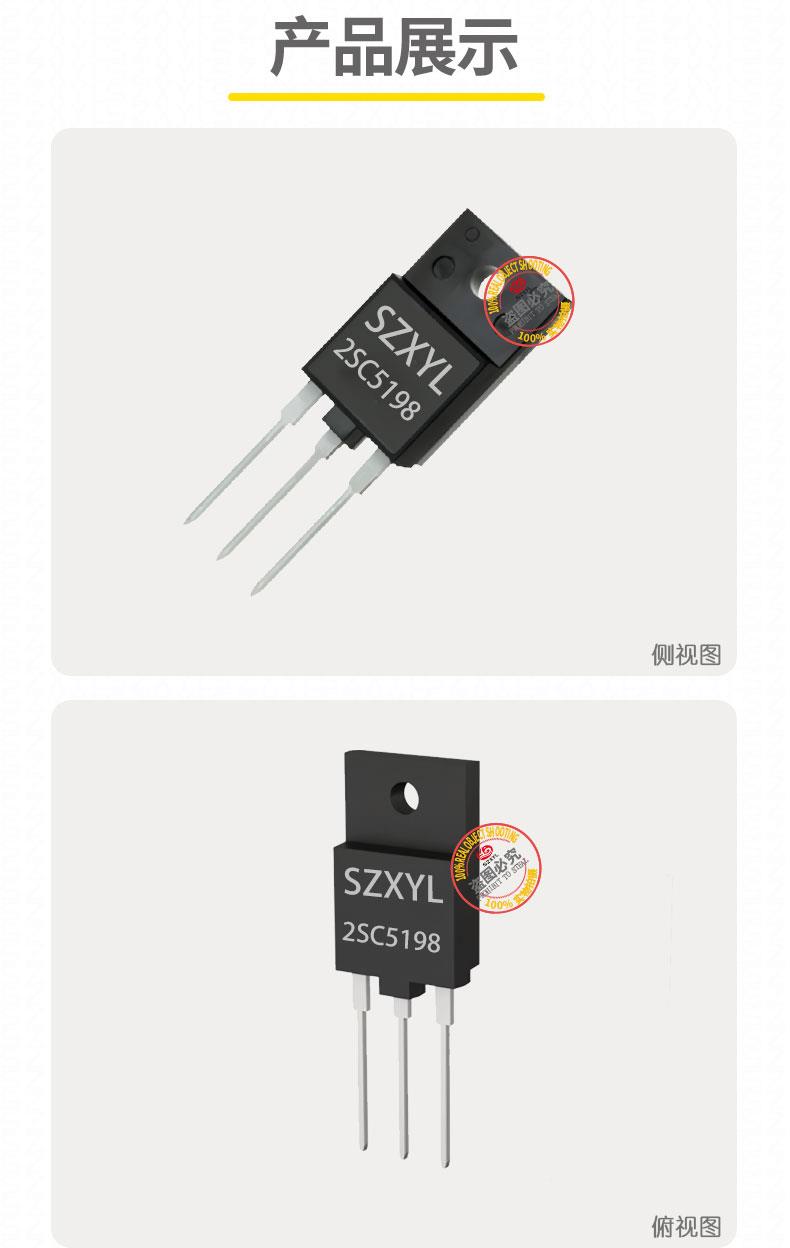

五、封装与引脚定义

• 封装形式：TO-3PF
• 引脚排列：
  • 左：基极（B）
  • 中：集电极
  • 右：发射极（E）


• 尺寸规格：
  • 外壳直径：约 25mm（与 TO-3P 兼容）
  • 引脚间距：5.08mm（标准 DIP 间距）

六、使用建议

1. 散热设计
   • 建议搭配面积≥200cm? 的铝制散热片，配合陶瓷绝缘垫片，确保结温不超过 125℃。
   • 安装时需在器件与散热片间涂抹导热硅脂，厚度≤0.1mm。
2. 驱动电路
   • 基极驱动电流需≥1A，推荐采用图腾柱驱动电路以降低开关损耗。
   • 基极 - 发射极间并联反向二极管，抑制反向电压尖峰。
3. 保护措施
   • 在集电极 - 发射极间并联 RC 吸收电路，抑制电压过冲。
   • 避免长时间工作在超过额定参数的条件下，防止器件热失控。

七、质量与ren证

• 可靠性测试：通过高温高湿（85℃/85% RH）、冷热冲击（-55℃至 %2B 125℃）及盐雾测试，确保长期稳定性。
•
