TIP2955

一、TIP2955的 he心电气参数与性能特性

• 集电极 - 发射极电压（VCEO）：-60V
• 集电极 - 基极电压（VCBO）：-100V
• 集电极电流（IC）：-15A，-20A
• 集电极功率（PC）：90W
• 电流增益（hFE）：20-70
• 特征频率（fT）：2.5MHz
• 饱和压降（VCE (sat)）：≤1.1V
• 内置保护元件：集成基极 - 发射极分流电阻，抑制振荡并减少外部元件数量。
• 热性能：典型热阻（RthJC）1.5℃/W，TO-3P 金属外壳直接接触散热器，散热效率较塑封封装提升 30%。

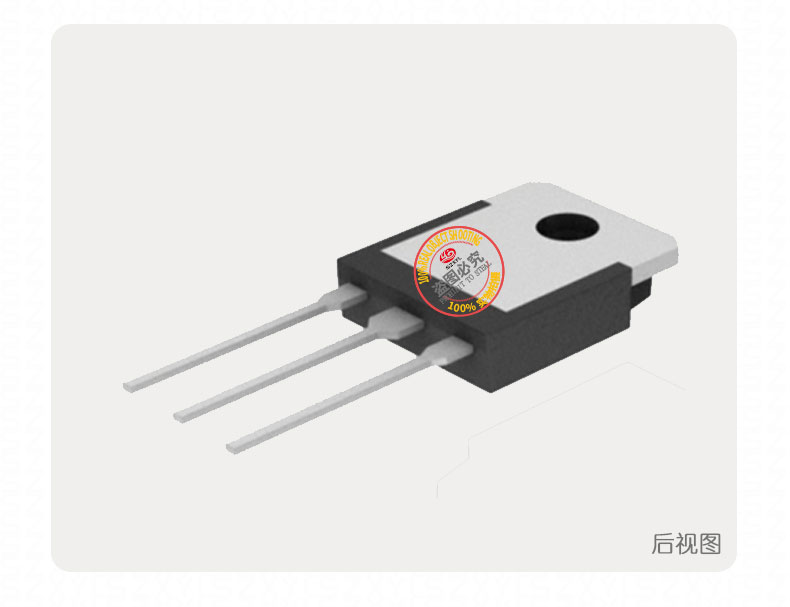

二、TIP2955 的封装设计与机械特性

1. 散热与绝缘优化
   • 全金属外壳（尺寸：15.75mm?20.45mm?4.8mm）直接作为散热基面，配合铜引线框架，有效提升热传导效率。建议安装时使用导热硅脂（厚度≤0.1mm），并紧固至散热器（扭矩≥1.5N?m），可将结温降低 25℃以上。
   • 需额外安装陶瓷绝缘片，外壳与集电极隔离，简化散热方案。
2. 引脚配置
   • 3 引脚结构（TO-3P-3）：基极（B）、集电极（C）、发射极（E）独立引出，引脚间距 7.62mm，兼容标准通孔焊盘，支持波峰焊。
3. 物理规格
   • 封装重量：约 6.0g，引脚镀锡（Sn）厚度≥2.5μm，可焊性优异。引脚拉力≥5.0N，确保长期机械可靠性。

三、TIP2955 的典型应用场景

1. 汽车电子与启动系统
   • 汽车启动电机的大电流开关，20A 脉冲电流支持发动机瞬时启动需求，-60V 耐压适配 12V/24V 车载电源。
   • 汽车空调压缩机驱动电路，-65℃至 %2B 150℃宽温工作范围适应车载环境。
2. 工业电机驱动与控制
   • 工业伺服电机的 H 桥驱动电路，15A 持续电流支持中小功率电机控制，快速开关特性减少电磁干扰。
   • 直流电机调速系统的功率级，-60V 耐压适配 24V/48V 母线电压，可承受瞬时堵转电流。
3. 音频功率放大器
   • 家用音响系统的 AB 类功率输出级，-60V 耐压承受音频信号峰值电压，15A 电流支持 4Ω 负载下的高功率输出。与 TIP3055 配对使用可组成互补对管，适配 ?40V 电源轨，支持 200W 以上高功率音频放大。
   • 汽车音响的低音炮驱动电路，快速开关特性减少信号失真，内置阻尼二极管吸收扬声器反电动势。
4. 电源管理与调整
   • 线性稳压器的调整管，低饱和压降降低功耗，90W 功率支持大电流输出。
   • 开关电源的续流二极管，吸收电感储能，提升系统效率。
5. 工业测试与设备
   • 大功率模拟集成电路测试系统的扩流元件，与 TIP3055 配合实现 ?32V/15A 高精度电压电流输出，应用于 ATE 测试设备。
   • 与 LM7815 组成直流电源模块，提供稳定的 %2B 15V/2A 输出，满足工业设备供电需求。
   •
