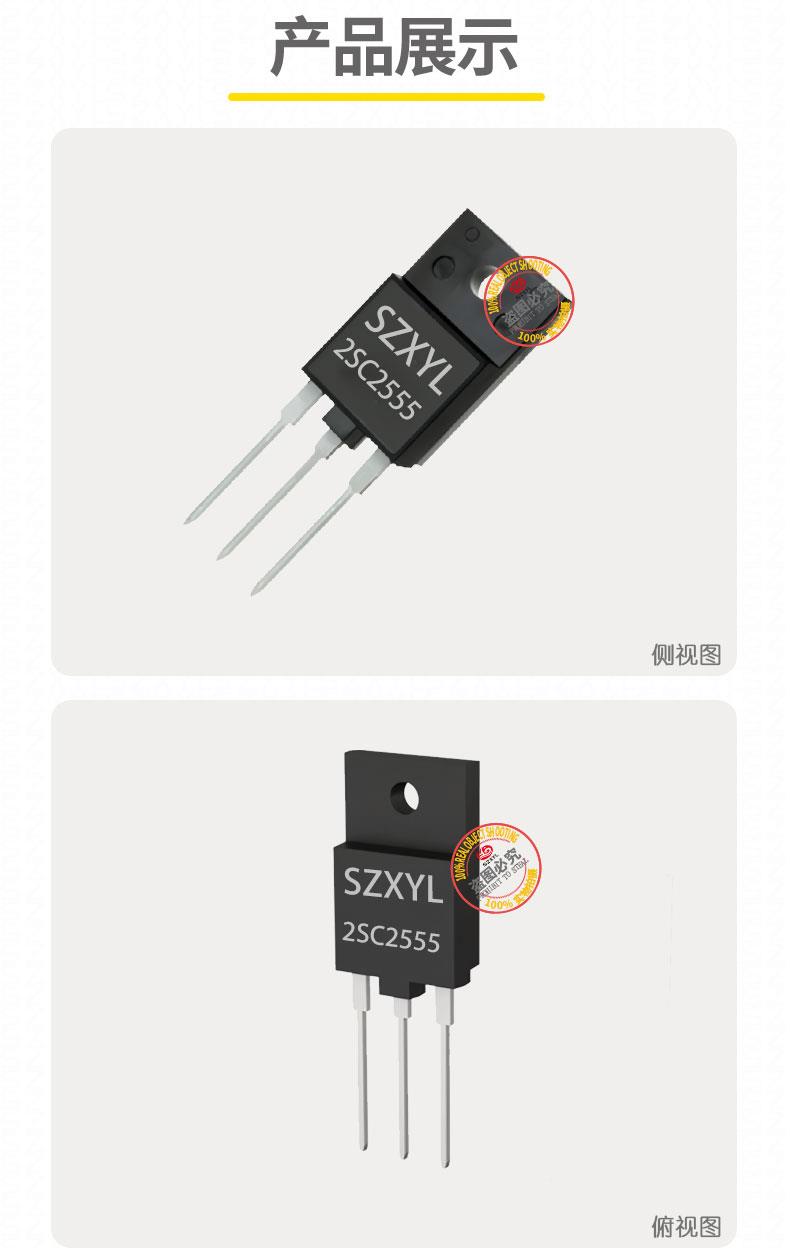

2SC2555 TO-3PF

一、he心电气参数与性能特性

• 集电极 - 发射极电压（VCEO）：400V
• 集电极 - 基极电压（VCBO）：500V
• 集电极电流（IC）：8A，10A
• 集电极功率（PC）：80W
• 电流增益（hFE）：10-40
• 特征频率（fT）：30MHz
• 饱和压降（VCE (sat)）：≤1.0V
• 热性能：典型热阻1.55℃/WTO-3PF 塑料封装通过金属引脚与散热片结合，散热效率较普通塑封封装提升 30%，适合中等功率密度应用。

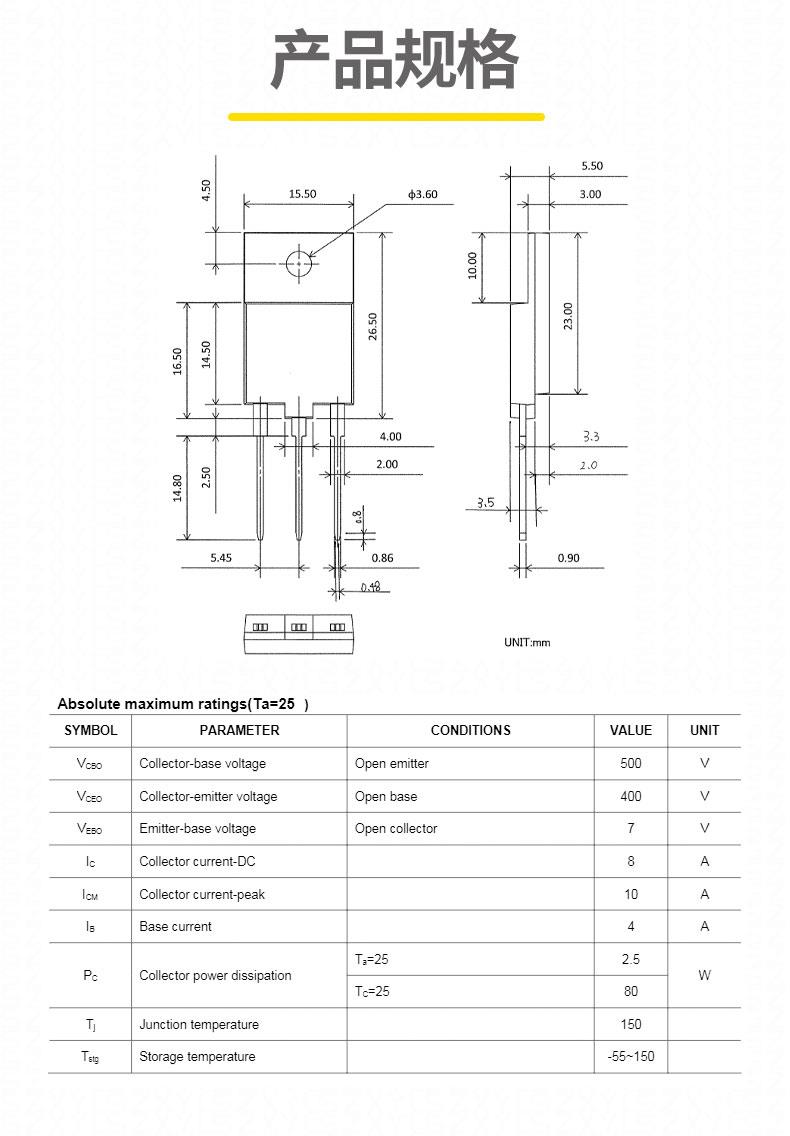

二、封装设计与机械特性

1. 散热与绝缘优化
   • 全塑料外壳配合金属引脚框架，在保证电气隔离的同时实现高效散热。建议安装时使用导热硅脂，并搭配铝制散热器，可在 %2B 100℃环境温度下维持稳定性能。
   • 引脚布局为标准 TO-3P 排列，兼容传统 TO-3P 插座，便于替换升级。
2. 机械强度与可靠性
   • 封装材料符合 UL94V-0 阻燃标准，耐受工业环境中的振动与冲击。
   • 引脚镀金处理，抗氧化能力提升，适合长期高湿度或腐蚀性环境应用。

三、2SC2555的典型应用场景

1. 高压电源与逆变器
   • 400V 耐压能力适配工业级 AC/DC 转换器，可作为全桥拓扑中的开关管，支持 100kHz 以上的高频切换。
   • 结合外置阻尼二极管，可用于车载逆变器及太阳能储能系统，降低反向电动势干扰。
2. 电机驱动与工业控制
   • 8A 持续电流输出可直接驱动 3kW 以下感应电机，配合 PWM 控制器实现调速与制动。
   • 高压浪涌耐受特性适用于电梯、起重机等重型设备的驱动模块。
3. 特种电源与仪器设备
   • 低饱和压降优化电焊机二次侧整流电路，提升能量转换效率。
   • 高频特性支持超声波清洗设备的发生器电路，较传统晶闸管方案体积减少 50%。
