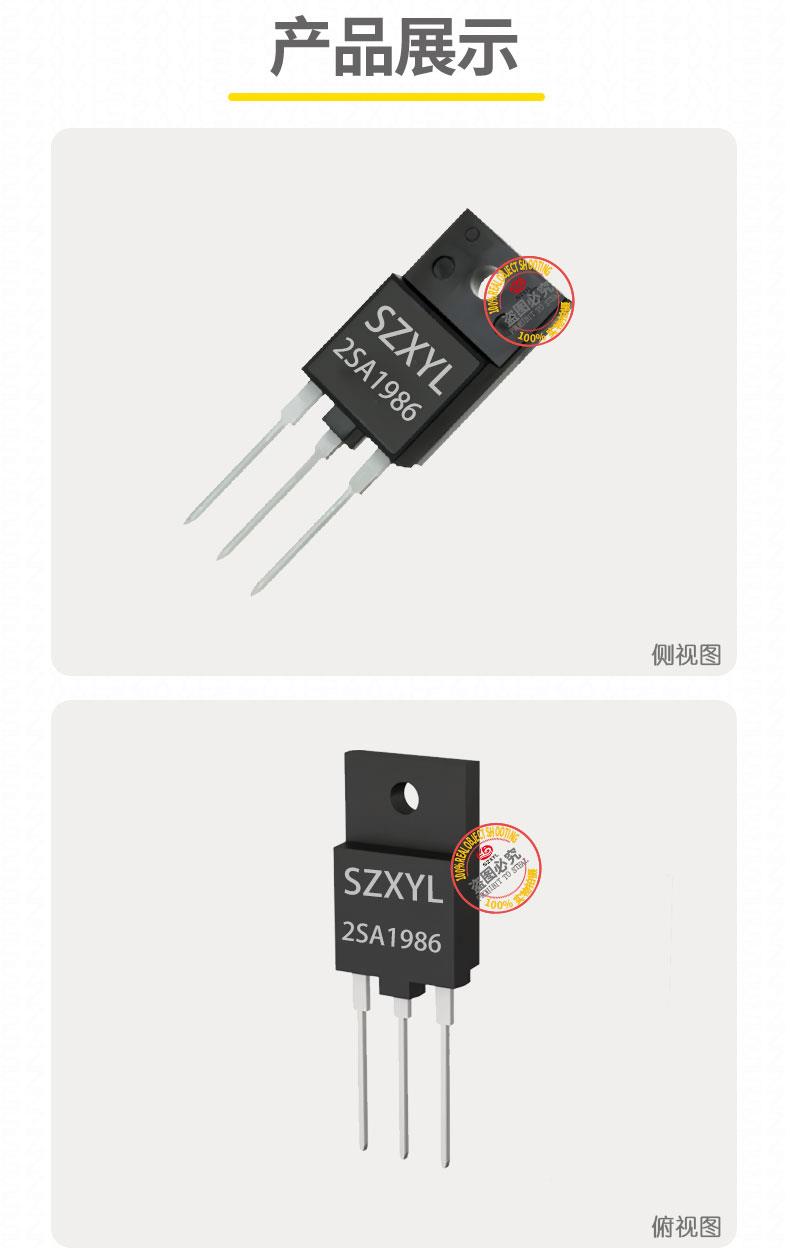

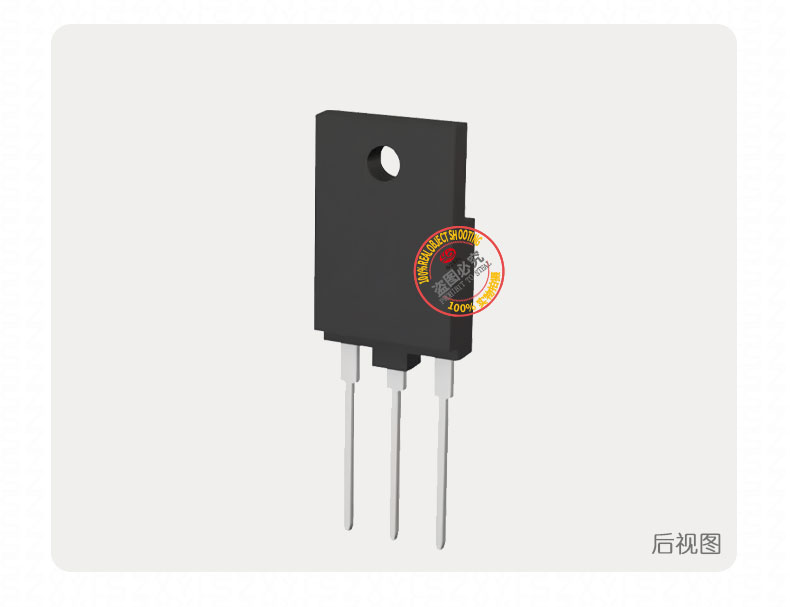

2SA1986 TO-3PF

一、2SA1986的he心电气参数与性能特性

• 集电极 - 发射极电压（VCEO）：-230V（典型值）
• 集电极 - 基极电压（VCBO）：-250V（典型值）
• 集电极电流（IC）：-15A（持续），-20A（脉冲）
• 集电极功率（PC）：150W（Tc=25℃）
• 电流增益（hFE）：80-200（@IC=-5A, VCE=-4V）
• 特征频率（fT）：20MHz（典型值），支持 20kHz 以下音频信号放大（覆盖人耳听觉范围），较早期型号提升 15%。
• 饱和压降（VCE (sat)）：≤-1.2V（@IC=-5A, IB=-0.5A）
• 热性能：典型结 - 壳热阻（RthJC）1.1℃/W，TO-3PF 塑料封装通过金属引脚与散热器直接接触，散热效率较普通塑封管提升 40%，适合长时间高功率运行。

二、封装设计与机械特性

1. 散热与绝缘优化
   • 全塑料外壳（尺寸：15.75mm?20.45mm?4.8mm），表面耐高压（爬电距离≥8mm），满足工业级绝缘要求（可承受 1kV 以上隔离电压）。
   • 金属引脚（镀锡 / 镀金可选）直接延伸至外壳底部，配合导热硅脂（厚度≤0.1mm）与铝制散热器（推荐面积≥150cm?），可在 %2B 85℃环境温度下维持稳定工作。
2. 机械可靠性
   • 封装材料符合 UL94V-0 阻燃标准，耐温范围 - 65℃至 %2B 150℃，抗振动（50G）与冲击（100G）性能优异，适合恶劣工业环境。
   • 引脚采用 “鸥翼式” 设计，焊接面积大且应力分散，避免因机械振动导致的虚焊问题。

三、2SA1986的典型应用场景

1. 高保真音频功率放大
   • 作为互补对管与 NPN 型 2SC5358 配对，构成甲乙类输出级，适配 200W 以上 Hi-Fi 功放，低失真（THD≤0.05%@1kHz）特性确保音质清晰。
   • 线性增益（hFE 波动小）优化动态响应，减少交越失真，适合古典乐、交响乐等宽频域音乐回放。
2. 高压电机驱动与工业控制
   • -230V 耐压能力适配电梯、起重机等重型设备的驱动模块，配合 PWM 控制器可直接驱动 5kW 以下感应电机。
   • 高压浪涌耐受特性抑制感性负载关断时的电压尖峰（可达 3 倍 VCEO），保护后级电路。
3. 特种电源与仪器设备
   • 低饱和压降优化电焊机、激光电源的整流电路，较晶闸管方案效率提升 15%。
   • 高频特性支持超声波清洗设备的发生器电路（频率≤50kHz），较传统方案体积缩小 30%。
