2SC3552 TO-3PF NPN 功率晶体管产品描述

一、2SC3552的产品概述

二、he心参数

1. 极限参数
   • 集电极 - 发射极电压（V (BR) CEO）：500V（持续工作），峰值电压可达 1100V
   • 集电极电流（IC）：12A（持续工作）
   • 耗散功率（PD）：150W（25℃时，需配合散热片）
   • 直流电流增益（hFE）：10-40
   • 结温范围（Tj）：-55℃至 %2B 150℃
2. 动态特性
   • 特征频率（fT）：zui小值 15MHz（适用于中高频应用）
   • 饱和压降（VCE (sat)）：典型值≤1.8V（@IC=12A, IB=1.2A）

三、2SC3552的产品特性

1. 高电压与高频率处理能力
   支持 500V 耐压和 15MHz 特征频率，适用于高压逆变器、超声波设备及高频功率放大电路。
2. 低饱和压降设计
   导通时 VCE (sat) 低至 1.8V，显著降低导通损耗，提升能源效率。
3. 高效散热性能
   TO-3PF 金属封装内置散热法兰，热阻（RθJC）低至 1.5℃/W，配合铝制散热片可有效控制结温。
4. 宽温度工作范围
   适应 - 55℃至 %2B 150℃极端环境，确保在高温或低温条件下稳定运行。

四、2SC3552的典型应用领域

1. 高频功率放大
   用于超声波焊接机、射频放大器，提供高保真信号放大。
2. 开关电源与逆变器
   适用于开关电源（SMPS）、工业逆变器的功率开关，支持高频切换。
3. 电机驱动
   驱动步进电机、伺服电机，实现高效启停与速度控制。
4. 工业设备
   用于电焊机、变频器等工业设备的功率转换模块。

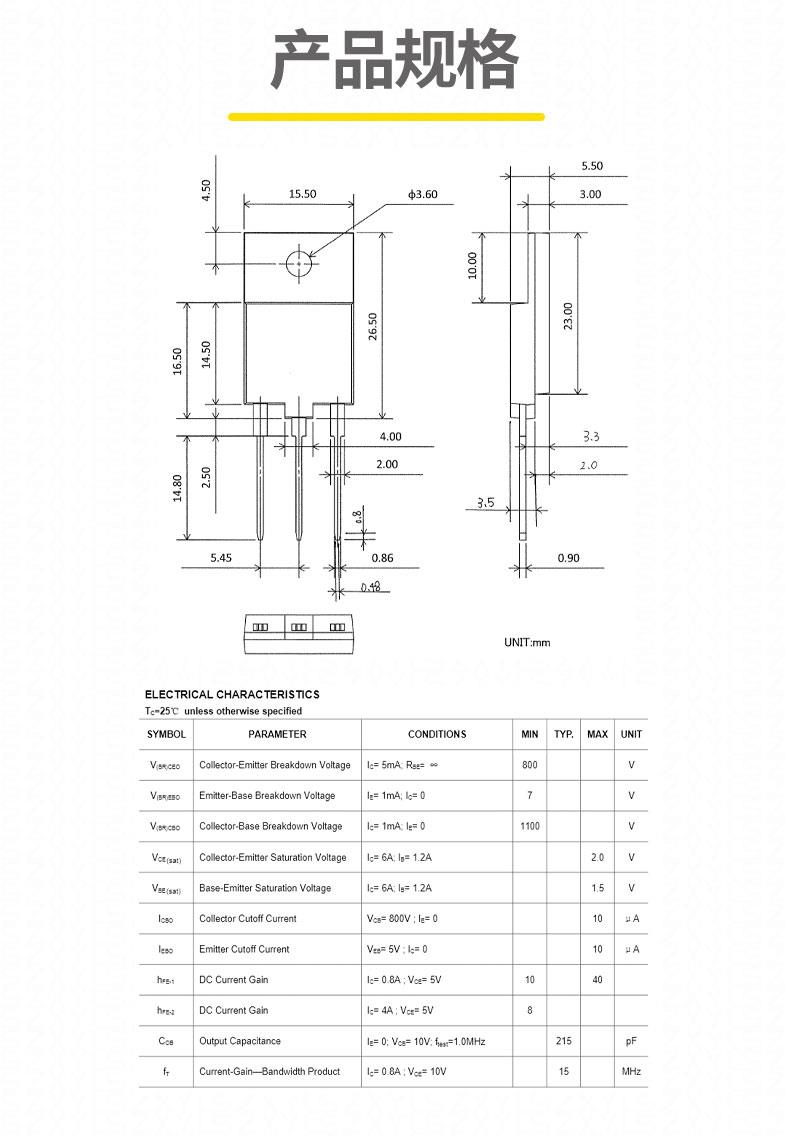

五、封装与引脚定义

• 封装形式：TO-3PF（金属外壳，3 引脚）
• 引脚排列（从顶部俯视，引脚朝下）：
  • 左：发射极（E）
  • 中：基极（B）
  • 右：集电极（C，与金属外壳相连）
• 尺寸规格：
  • 外壳直径：约 25mm
  • 引脚间距：5.08mm（标准 DIP 间距）

六、使用建议

1. 散热设计
   • 建议搭配面积≥150cm? 的铝制散热片，确保结温不超过 125℃。
   • 安装时需在器件与散热片间涂抹导热硅脂，厚度≤0.1mm。
2. 驱动电路
   • 基极驱动电流需≥1.2A（@IC=12A），建议采用图腾柱驱动电路以降低开关损耗。
3. 保护措施
   • 在集电极 - 发射极间并联 RC 吸收电路（如 10Ω/0.1μF），抑制电压尖峰。
   • 避免长时间工作在超过额定参数的条件下，防止器件过载损坏。

七、质量与ren证

• 可靠性测试：通过高温高湿（85℃/85% RH）、冷热冲击（-55℃至 %2B 125℃）及盐雾测试，确保长期稳定性。
•
