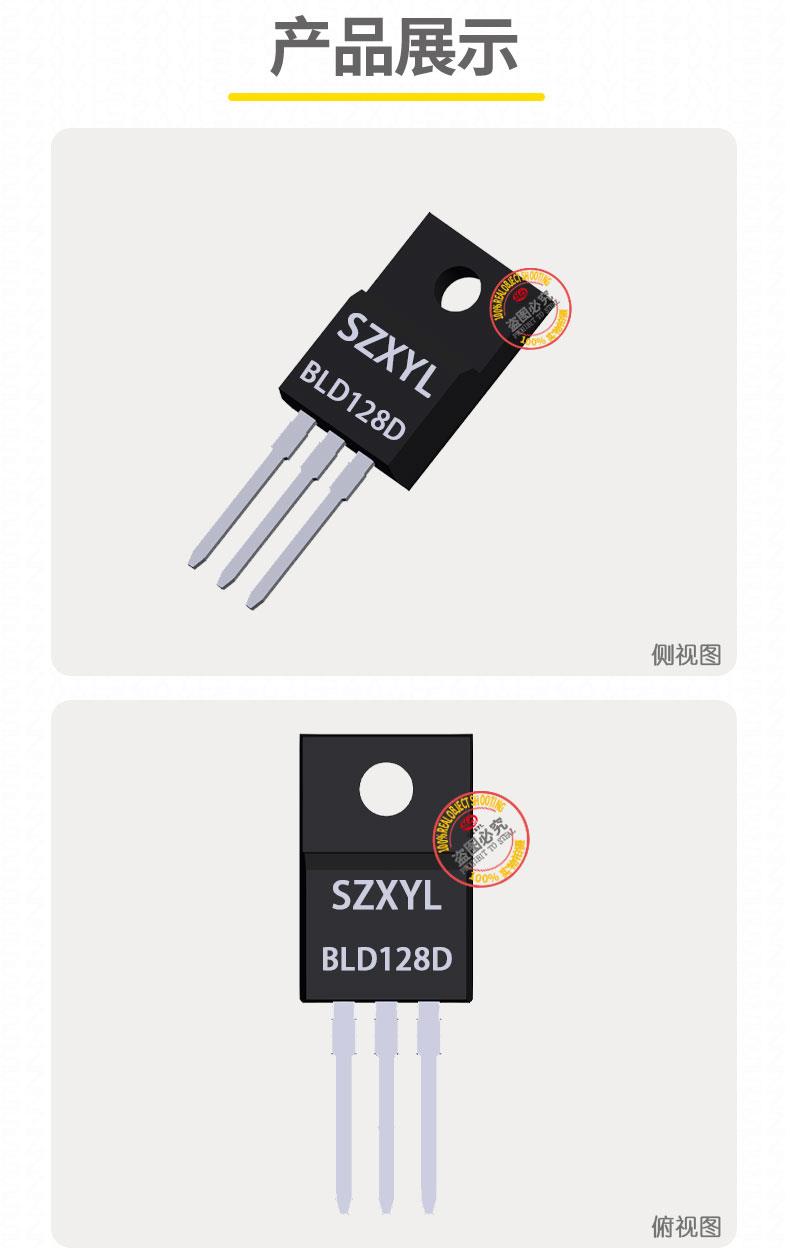

BLD128D TO-220

一、BLD128D基本信息

• 型号：BLD128D
• 类型：NPN 型硅功率晶体管
• 封装形式：TO-220

二、BLD128D关键参数

1. 极限参数
   • 集电极 - 发射极电压（VCEO）：400V
   • 集电极 - 基极电压（VCBO）：700V
   • 发射极 - 基极电压（VEBO）：9V
   • 集电极连续电流（IC）：5A
   • 功率耗散（PD）：75W
   • 结温（TJ）：150℃
2. 直流特性
   • 直流电流增益（hFE）：
     • 当 IC=5A、VCE=5V 时，hFE≥10
   • 集电极 - 发射极饱和电压（VCE (sat)）：
     • ≤1.5V
   • 基极 - 发射极饱和电压（VBE (sat)）：1.2V
3. 动态特性
   • 特征频率（fT）：25MHz
   • 开关时间：
     • 存储时间（ts）：2.9μs；
     • 下降时间（tf）：0.6μs。

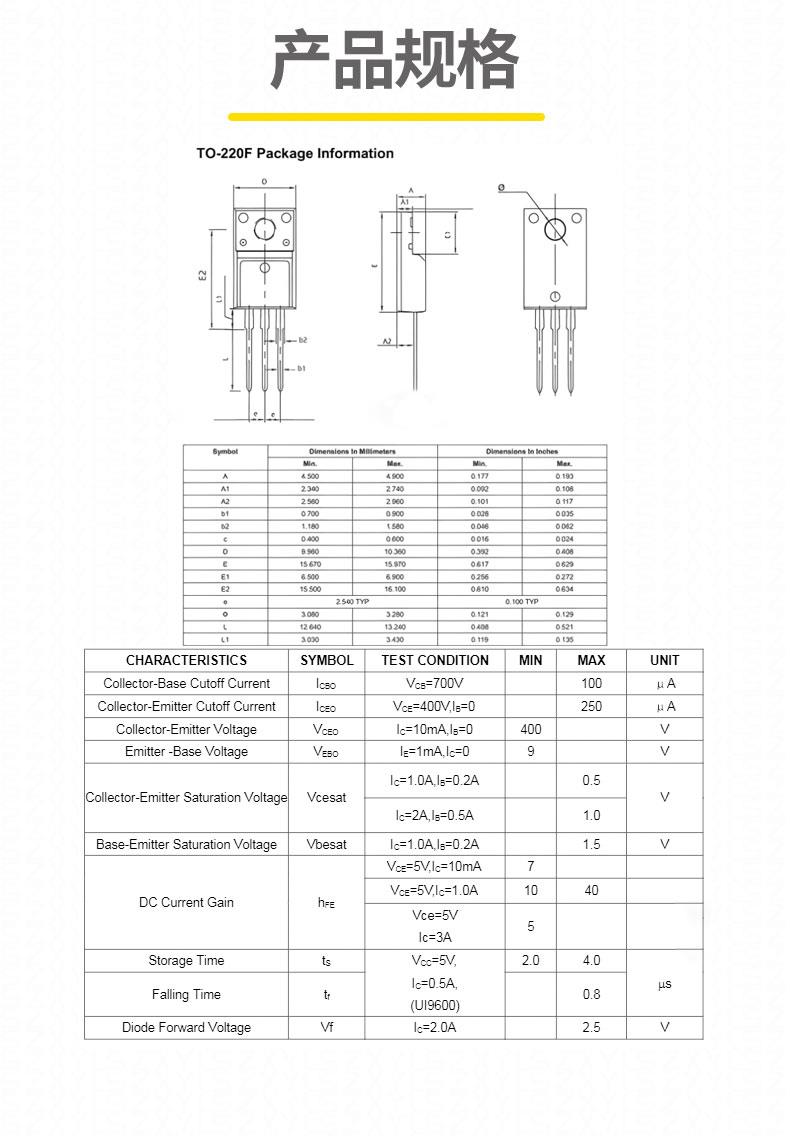

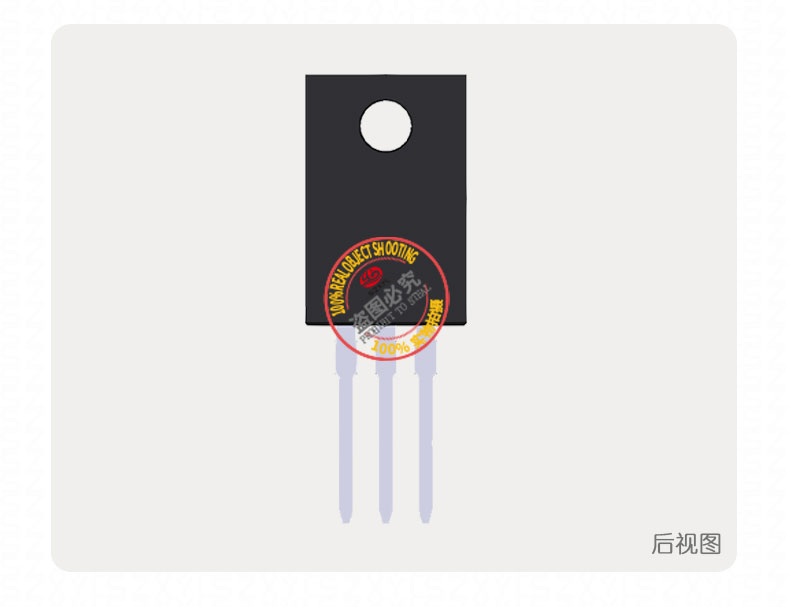

三、封装与物理特性

1. TO-220 封装设计
   • 引脚布局：1 - 基极（B），2 - 集电极（C），3 - 发射极（E）
   • 尺寸：
     • 总长度：15.9mm；
     • 宽度：9.8mm；
     • 高度：4.3mm。
   • 安装方式：通孔安装，需配合绝缘垫固定于金属散热片，确保电气隔离。
   • 散热设计：
     • 典型热阻（RθJC）：1.78℃/W，配合散热器可将热阻（RθJA）降至≤62.5℃/W（自然对流）。
2. 材料与工艺
   • 采用高压多外延平面工艺，优化快速开关特性，无内置保护二极管，需外部设计续流电路。
   • 塑料封装，符合 RoHS 标准的无铅版本可选。

四、应用领域

1. 高压开关电源
   • 反激式 / 正激式转换器：处理 400V 输入电压，效率可达 85% 以上，适合工业设备、通信基站供电。
   • PFC（功率因数校正）电路：作为开关管实现高功率因数（PF≥0.99），满足能源之星ren证要求。
2. 照明电子
   • 节能灯与电子镇流器：驱动荧光灯及 LED 驱动器，支持高频开关（20-50kHz），总谐波失真（THD）≤10%。
   • 高压钠灯控制器：处理 - 400V 电压波动，配合外部续流二极管实现稳定驱动。
3. 工业控制与电机驱动
   • 中小型直流电机驱动：处理 - 400V 电压波动，驱动工业传送带、风机等负载，需外部续流二极管抑制反电动势。
   • 伺服电机控制：利用快速响应特性（tf=0.6μs）实现精密位置控制，适合自动化机械臂关节驱动。

五、产品特点

1. 高电压与低饱和电压能力
   • 集电极 - 发射极电压（VCEO=400V）适应工业高压场景，集电极连续电流（IC=5A）和低饱和电压（VCE (sat)=1.5V）可直接驱动中小功率负载（如高压电磁阀、工业加热器）。
   • 低导通损耗特性适合长时间高负载运行，延长器件寿命。
2. 散热与绝缘设计
   • TO-220 封装需配合绝缘垫安装，提供可靠的电气隔离，适合医疗设备、工业控制等对安全性要求高的场景。
   • 典型热阻（RθJC=1.78℃/W）确保在 75W 功率下仍能保持稳定性能。
3. 宽电压范围与高可靠性
   • 集电极 - 基极电压（VCBO=700V）提供冗余设计，适应电压波动较大的工业环境。
   • 塑料封装符合 UL 94V-0 阻燃标准，适合高温环境应用。
   •
