MMBD1704 he心参数与特性

• 结构设计：内置两个共阴极连接的硅二极管，形成对称式信号路径，适用于差分信号处理或电压箝位电路。
• 电气性能：
  • 反向重复峰值电压（VRRM）：30V，满足低压电路保护需求
  • 正向平均电流（IF）：50mA / 单二极管，支持小功率信号传输
  • 正向压降（VF）：1.1V@50mA，低功耗特性适合电池供电设备
  • 反向漏电流（IR）：50nA@20V，确保静态损耗极低
  • 反向恢复时间（trr）：1ns，可实现 1GHz 级高频信号切换
• 高频特性：优化的 PN 结结构使其结电容（CJ）<5pF（典型值），适合 100MHz 以上射频信号处理。
• 环境适应性：
  • 工作温度范围：-65?C 至 %2B 150?C，满足工业级应用需求
  • 符合 RoHS 标准，支持无铅焊接工艺

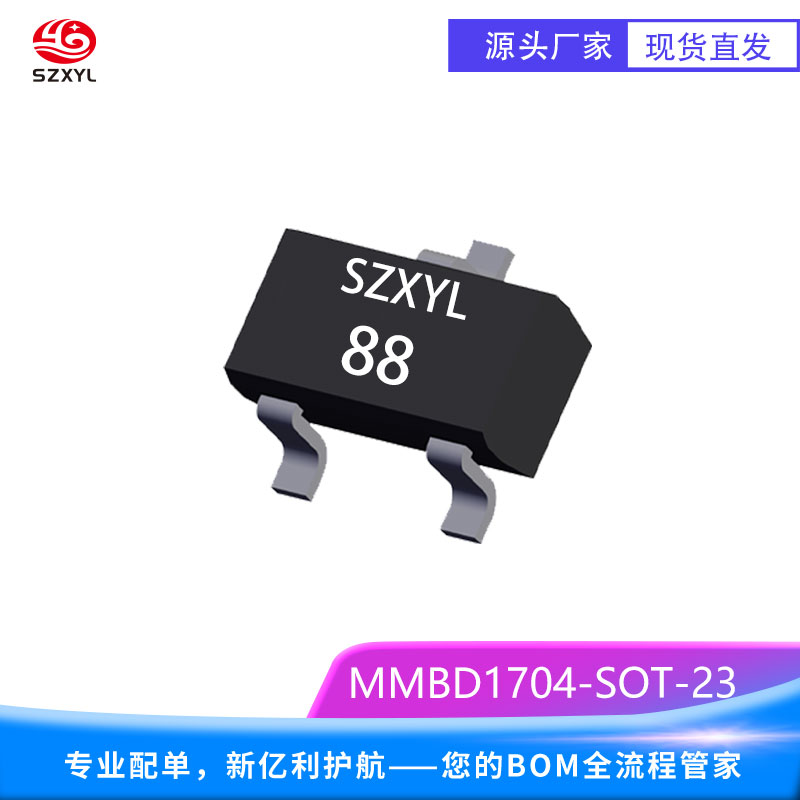

MMBD1704 封装与制造

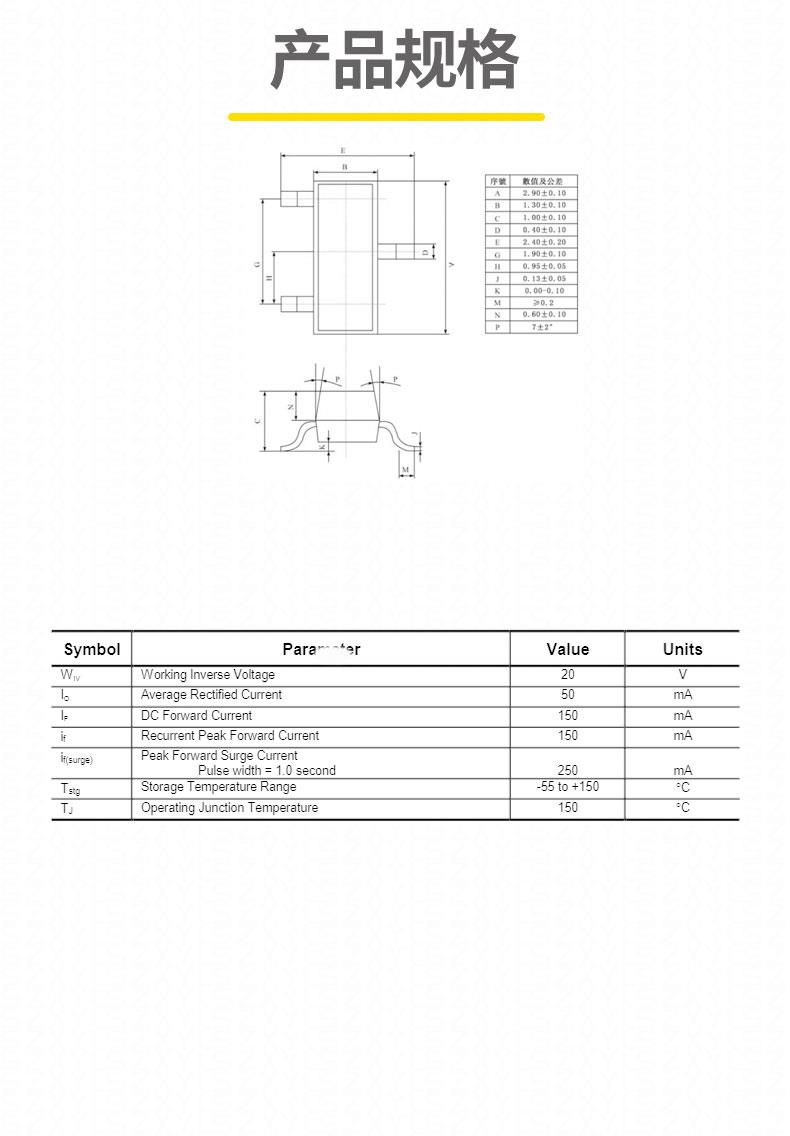

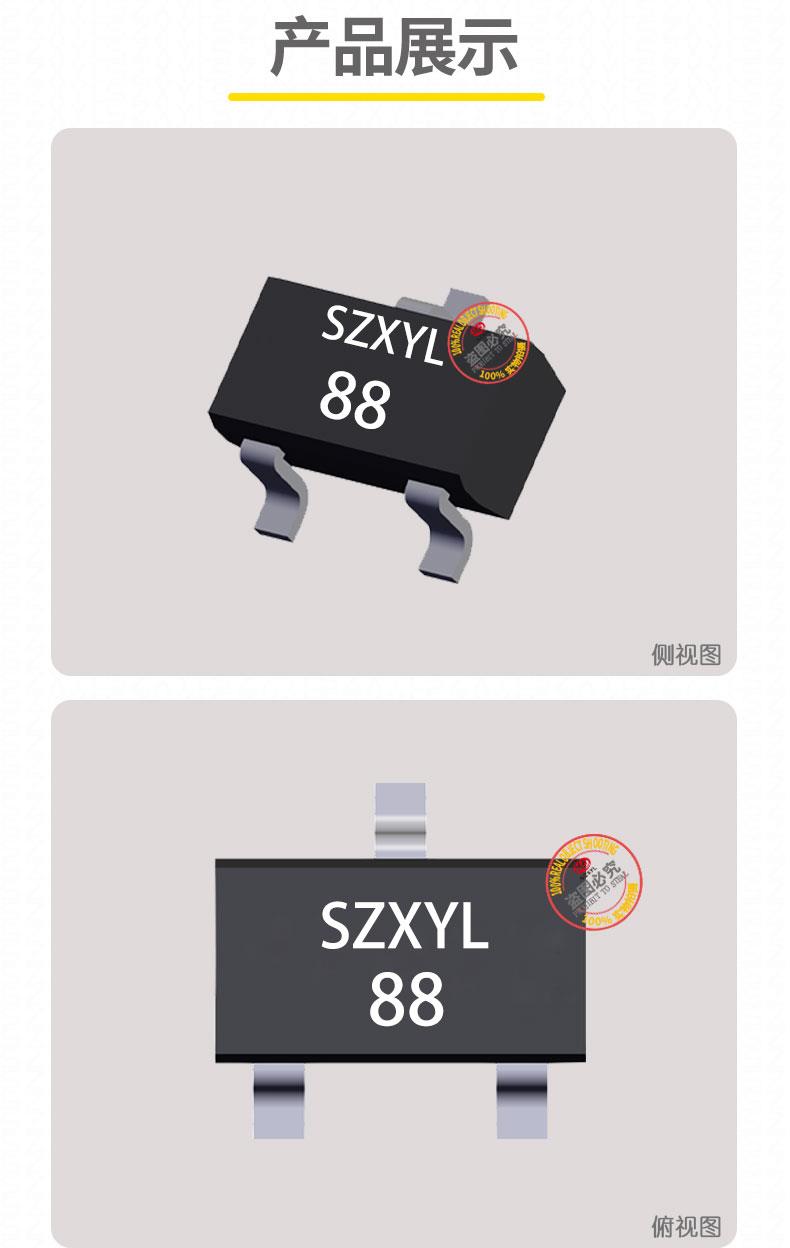

• 尺寸参数：SOT-23-3 封装尺寸为 2.9mm?1.3mm?1.1mm，引脚间距 0.95mm，适合高密度 PCB 布局。
• 生产工艺：采用平面钝化技术，提升长期可靠性；卷带包装（3000pcs / 盘）支持自动化贴片生产。

MMBD1704 典型应用

1. 通信设备：用于 5G 基站射频模块的信号限幅与电平转换
2. 消费电子：智能手机 / 平板的 USB 接口 ESD 保护电路
3. 汽车电子：车载信息娱乐系统的高速 CAN 总线信号调理
4. 工业控制：PLC 输入输出模块的高速光电耦合隔离
5. 测试仪器：示波器探头的信号衰减网络设计

差异化优势

• 超高速开关能力：1ns 反向恢复时间显著优于同类产品（如 MMBD1703 的 700ps），适合 5G 通信等前沿领域。
• 低电压特性：1.1V 正向压降比普通硅二极管低 30%，可减少电池供电设备的功耗。

• 共阴极结构：简化差分信号电路设计，减少元件数量与 PCB 空间占用。

• 可靠性数据

  • 温度循环测试：-55?C 至 %2B 125?C，1000 次循环后参数漂移 < 5%
  • 焊接热冲击：260?C/10 秒，5 次循环后引脚拉力 > 2N
  • 长期存储：在 40?C/90% RH 环境下存放 1000 小时，反向漏电流增长 < 10%
