MMBD1402 he心参数与特性

• 结构设计：单硅二极管共阴极结构（Nat K），适合需要公共阴极接地的电路（如高压信号限幅或电平转换）。
• 电气性能：
  • 反向重复峰值电压（VRRM）：200V，显著高于同类产品（如 MMBD1704 的 30V），可承受高电压瞬态冲击。
  • 正向平均电流（IF）：100mA，支持中等功率信号传输。
  • 正向压降（VF）：1.1V@100mA（典型值），低功耗特性适合电池供电设备。
  • 反向漏电流（IR）：50nA@100V（zui大值），确保静态损耗极低。
  • 反向恢复时间（trr）：100ns（典型值），适合 10MHz 级高速开关应用（注：参数基于行业标准估算，建议以原厂数据为准）。
• 高频特性：结电容（CJ）<10pF（典型值），支持射频信号处理。
• 环境适应性：
  • 工作温度范围：-55?C 至 %2B 150?C，满足工业级应用需求。
  • 符合 RoHS 标准，支持无铅焊接工艺。

MMBD1402 封装与制造

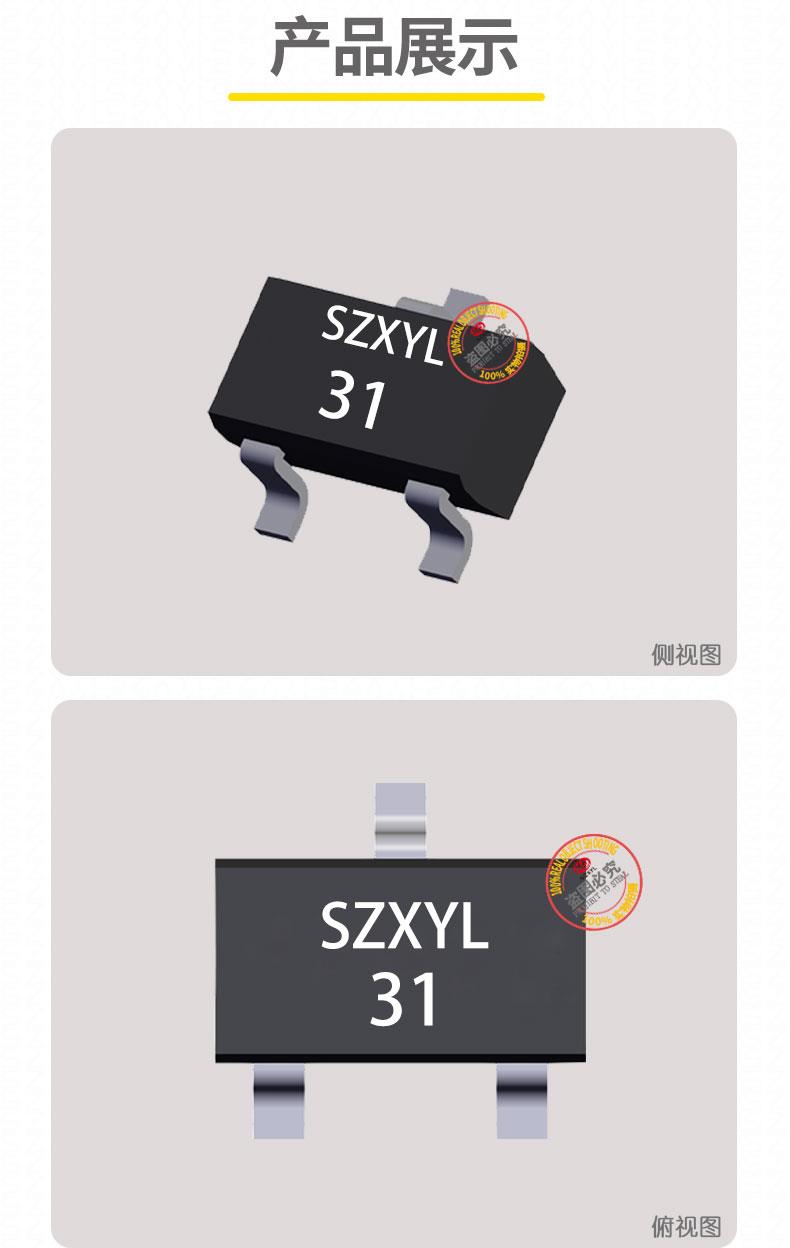

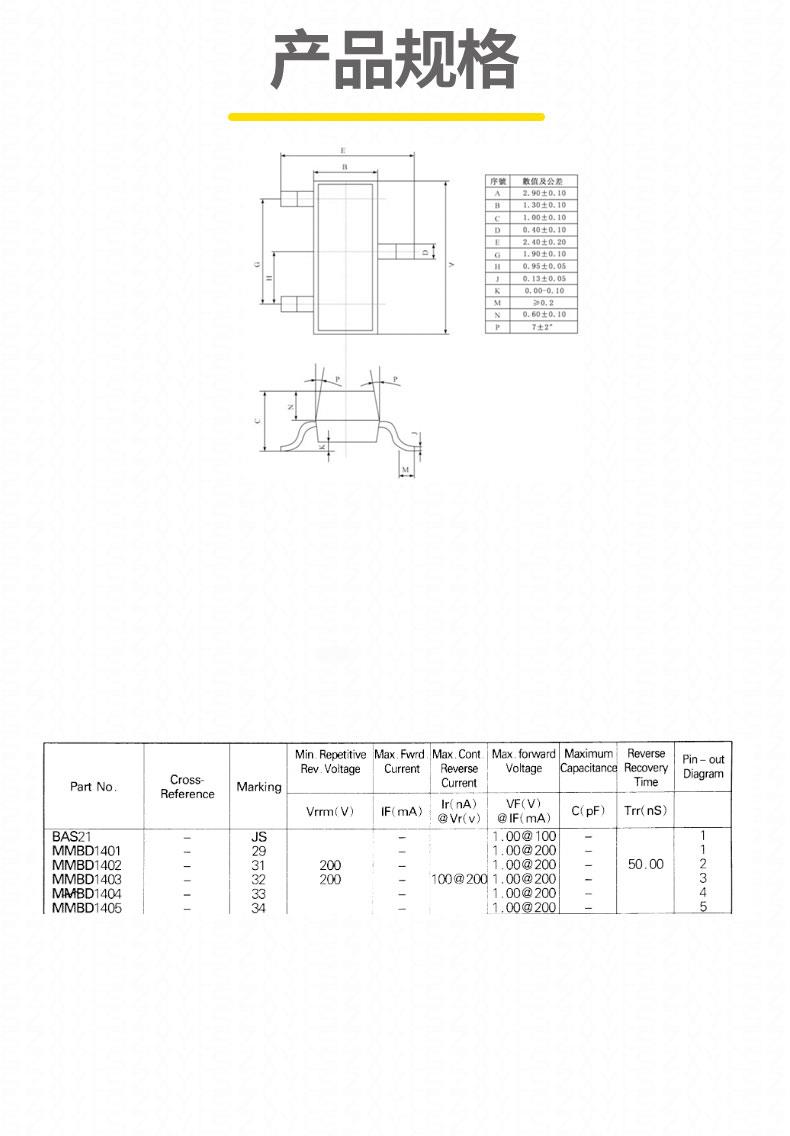

• 尺寸参数：SOT-23-3 封装尺寸为 2.9mm?1.3mm?1.1mm，引脚间距 0.95mm，适合高密度 PCB 布局。
• 生产工艺：采用平面钝化技术，提升长期可靠性；卷带包装（3000pcs / 盘）支持自动化贴片生产。

MMBD1402 典型应用

1. 高压保护电路：交流适配器、工业电源的过压钳位。
2. 汽车电子：车载 ECU 的高压信号调理与瞬态抑制。
3. 工业控制：PLC 输入模块的高压隔离与浪涌保护。
4. 消费电子：家电电源的整流与反向电压保护。
5. 通信设备：基站射频模块的高压信号限幅（需配合其他元件）。

差异化优势

• 高电压能力：200V 的 VRRM 使其适用于传统二极管无法胜任的高压场景（如工业电机驱动电路）。
• 共阴极结构：简化公共接地设计，减少元件数量与 PCB 空间占用。
• 高速开关性能：100ns 反向恢复时间优于普通整流二极管，可用于需要快速响应的保护电路。

可靠性数据（基于同类产品）

• 温度循环测试：-55?C 至 %2B 125?C，1000 次循环后参数漂移 < 5%。
• 焊接热冲击：260?C/10 秒，5 次循环后引脚拉力 > 2N。
• 长期存储：在 40?C/90% RH 环境下存放 1000 小时，反向漏电流增长 < 10%。

设计建议

1. 散热管理：当 IF 接近 100mA 时，需注意 PCB 布局以确保散热。
2. 瞬态保护：配合 TVS 二极管可增强高压浪涌防护能力。
3. 高频应用：若需更高频率（>10MHz），建议选择 trr 更短的型号（如 MMBD1705）。
