MMBD1405he心参数与特性

• 结构设计：双共阳硅二极管，引脚 1 和 2 为阴极（Cathode），引脚 3 为公共阳极（Common Anode）。这种结构支持全波整流、电平转换及差分信号处理，减少 PCB 空间占用。
• 电气性能：
  • 反向重复峰值电压（VRRM）：200V，可承受工业级浪涌冲击
  • 正向平均电流（IF (AV)）：200mA（单二极管），峰值正向电流（IFSM）达 2A（脉冲宽度 1μs），适用于中低功耗负载切换。
  • 正向压降（VF）：≤1.1V@300mA（典型值），确保低导通损耗，提升能效。
  • 反向恢复时间（trr）：≤50ns（0.05μs），适合中高频开关场景（如 1MHz 以下的信号处理），但需注意其速度显著慢于高速开关二极管。
  • 反向漏电流（IR）：≤100nA@175V，确保低功耗待机状态下的稳定性。
  • 功率耗散（Pd）：350mW，需在 PCB 设计中合理分配散热面积。
• 环境适应性：
  • 工作温度范围：-55?C 至 %2B 150?C，满足宽温工业级应用需求。
  • 符合 RoHS 标准，支持无铅焊接工艺。

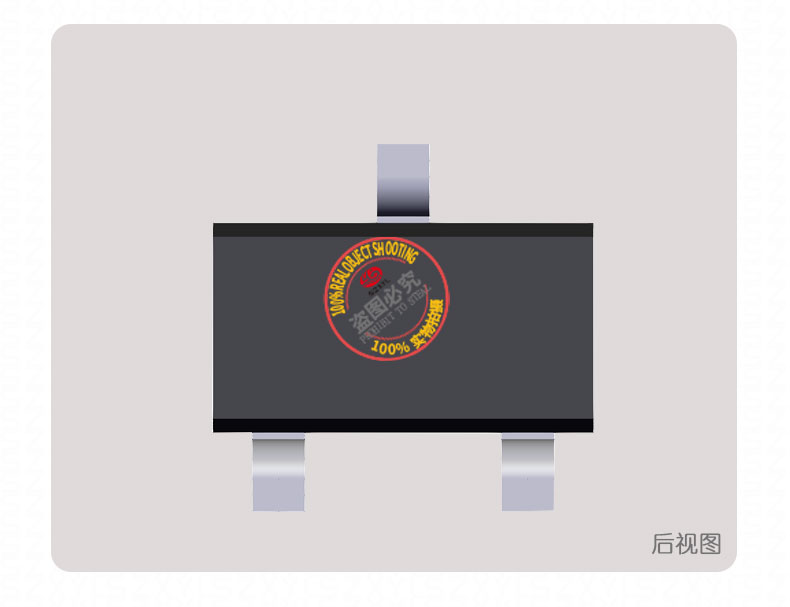

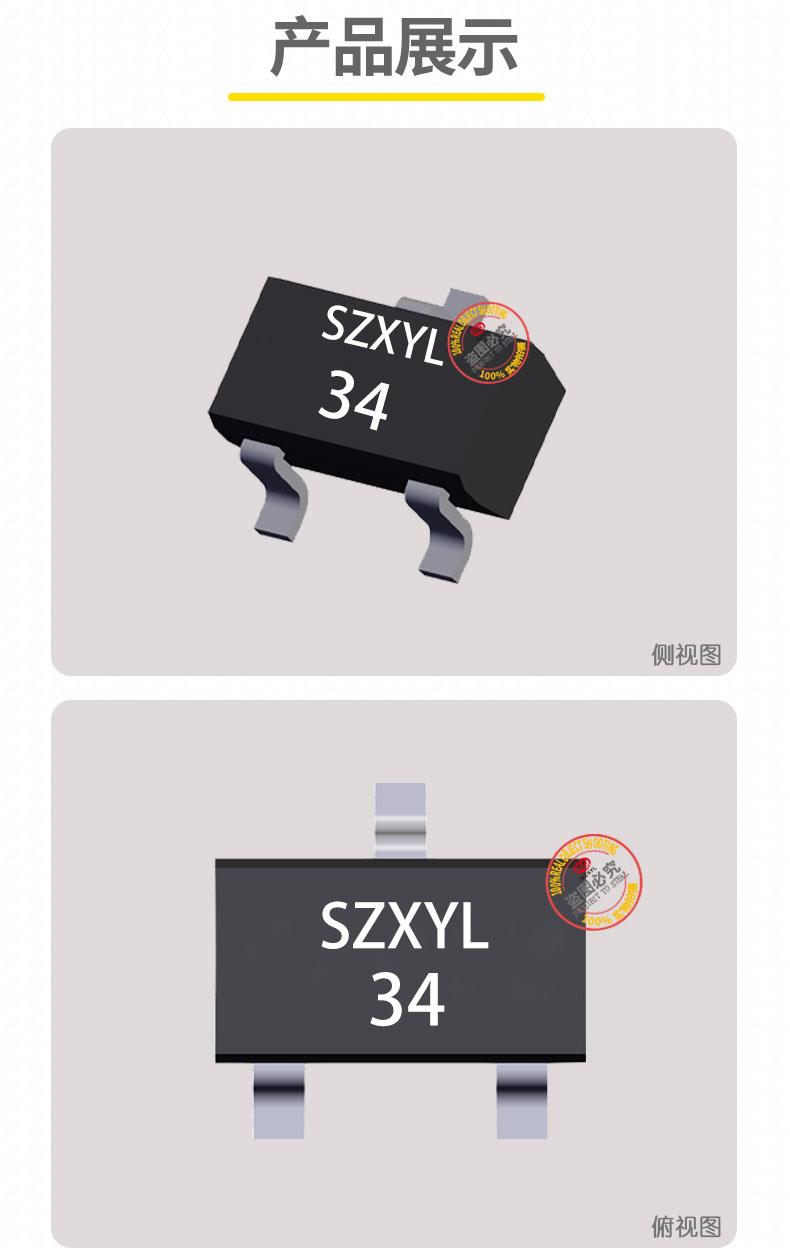

MMBD1405封装与制造

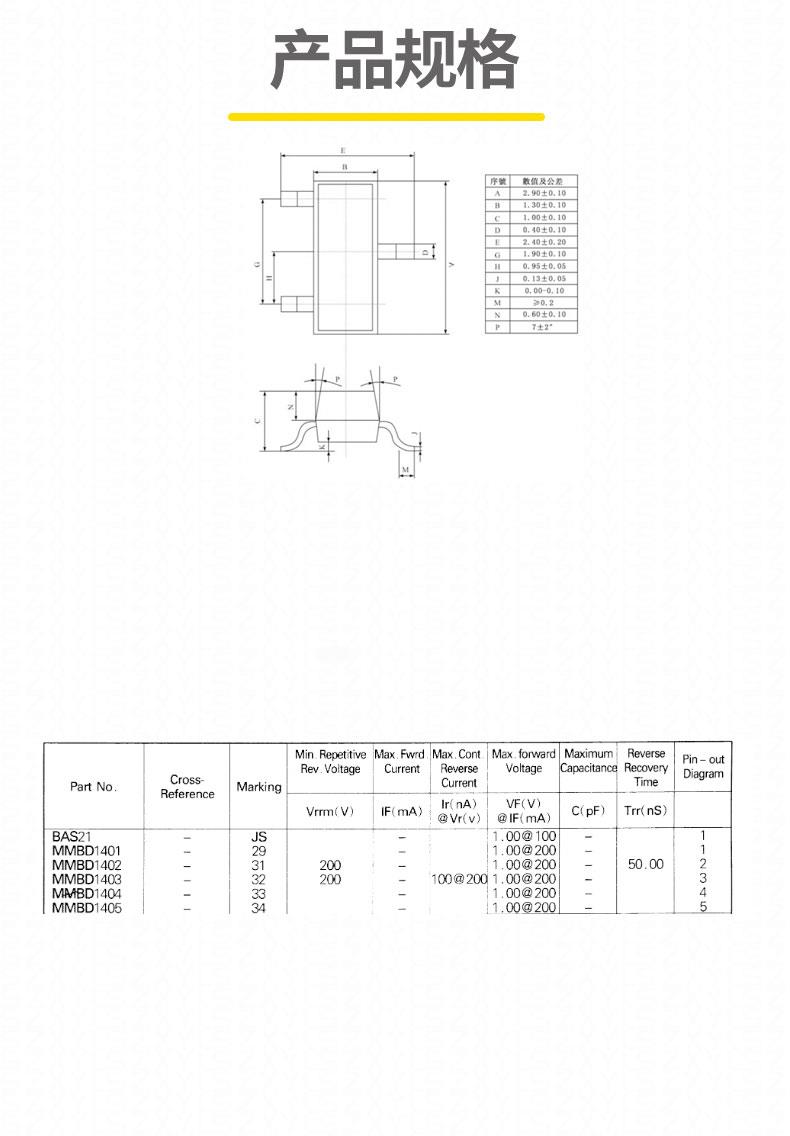

• 尺寸参数：SOT-23-3 封装尺寸为 2.8mm?1.3mm?1.1mm，引脚间距 0.95mm，适合高密度 PCB 布局。引脚定义明确：引脚 1 和 2 为阴极，引脚 3 为公共阳极。
• 生产工艺：采用平面钝化技术和硅外延工艺，提升长期可靠性；卷带包装（3000pcs / 盘）支持自动化贴片生产。

MMBD1405典型应用

1. 消费电子：
   • 智能手机、平板电脑的电池充电电路，实现全波整流。
   • 无线耳机的电源管理模块，抑制反向电动势干扰。
2. 工业控制：
   • 传感器信号调理电路，将模拟信号转换为数字信号。
   • 继电器驱动电路的反向电压保护，防止感性负载产生的瞬态过压。
3. 通信设备：
   • 串口服务器的信号隔离与保护，确保数据传输的稳定性。
   • 网络设备的过压保护，防止浪涌损坏敏感元件。
4. 电源管理：
   • 开关电源（SMPS）的次级整流电路，提升能效。
   • 电池管理系统（BMS）的过压保护，通过双二极管结构实现电压箝位。

差异化优势

• 双共阳集成设计：节省 PCB 空间达 50%，减少元件数量，降低成本。
• 高电压耐受性：200V 反向电压支持工业级应用，可承受瞬时浪涌冲击。
• 低漏电流设计：100nA@175V 的反向漏电流优化能效，延长电池续航。
•
