供应MMBD1503 SOT-23 超快速开关

型号/规格：

MMBD1503

品牌/商标：

SZXYL

封装形式：

SOT-23

环保类别：

无铅环保型

安装方式：

贴片式

包装方式：

卷带编带包装

功率特性：

小功率

频率特性：

高频

整流电流：

0.2A

反向电压：

200

询价

产品信息

MMBD1503 SOT-23 双肖特基开关二极管

MMBD1503产品概述
MMBD1503 是一款采用 SOT-23 表面贴装封装的双串联小信号肖特基二极管，专为高速开关和低电压应用设计。其双二极管结构集成于紧凑的 3 引脚封装中，适用于需要高效信号处理、电压箝位或电源管理的场景。凭借 200V 的高反向耐压和低至 1.1V 的正向压降（@200mA），该器件在消费电子、汽车电子及工业设备中表现出色。

MMBD1503he心特性

高可靠性设计：反向重复峰值电压（VRRM）达 200V，可承受 2A 正向浪涌电流（IFSM），满足严苛环境下的稳定性需求。
低功耗性能：正向压降（VF）仅 1.1V（@200mA），反向漏电流（IR）低至 10nA（@180V），显著降低能量损耗。
高速开关能力：适用于高频信号处理，结电容（CJ）仅 4pF，支持快速响应。
紧凑封装：SOT-23 封装尺寸为 2.90 x 1.30mm，高度 1.15mm，适合高密度 PCB 布局。
宽温度范围：工作温度范围为 -55℃ 至 %2B150℃，适应极端环境应用。

应用领域

消费电子：手机、平板的信号切换与电压保护。
汽车电子：车载信息娱乐系统、传感器接口的浪涌抑制。
工业设备：自动化控制系统中的高速开关与低噪声信号处理。
电源管理：低压差稳压器（LDO）的续流二极管或反向电流保护。

MMBD1503技术参数

参数	数值 / 范围	单位
反向重复峰值电压	200	V
正向平均电流	200	mA
正向压降（@200mA）	≤1.5	V
反向漏电流（@180V）	≤10	nA
结电容	4	pF
功率耗散（zui大值）	350	mW
工作温度范围	-55 至 %2B150	℃

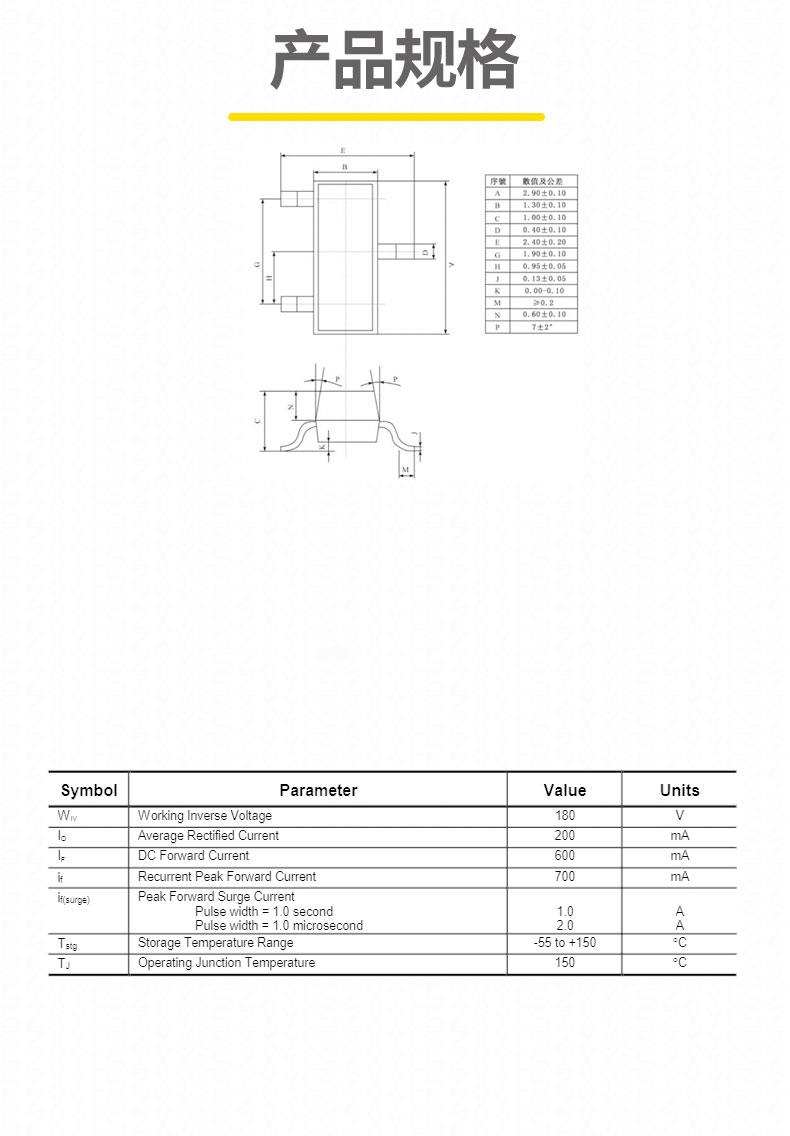

封装与引脚定义

封装形式：SOT-23（TO-236-3），3 引脚表面贴装。
引脚配置：引脚 1 和 3 为阳极（Anode），引脚 2 为公共阴极（Common Cathode），支持双二极管串联或独立使用。
典型应用电路
- 电压箝位电路：利用双二极管结构抑制瞬时过电压，保护后端电路。
- 桥式整流器：配合其他二极管实现全波整流，适用于低电压电源设计。
- 信号限幅器：在通信模块中限制信号幅值，确保信号完整性。
注意事项
- 焊接时建议采用回流焊工艺，峰值温度不超过 260℃，以避免器件损坏。
- 存储条件：温度 -40℃ 至 %2B85℃，湿度 ≤85% RH，需防潮防静电。
