MMBD1505 he心参数与特性

• 结构设计：双共阳极硅二极管（Dual Common Anode Silicon Diode），引脚 1 和 2 为公共阳极（Common Anode），引脚 3 为独立阴极（Cathode）。这种设计支持单向电压箝位、过压保护及信号整流，减少 PCB 空间占用达 30%。
• 电气性能：
  • 反向重复峰值电压（VRRM）：200V，可承受工业级浪涌冲击
  • 正向平均电流（IF (AV)）：200mA（单二极管），峰值正向电流（IFSM）达 2A，适用于中低功耗负载切换。
  • 正向压降（VF）：
    • ≤1.1V@200mA（zui大值），典型值为 720mV@1mA，显著低于同类产品，确保低导通损耗。
    • ≤1.15V@200mA（典型值），适合对成本敏感的消费级应用。
  • 反向漏电流（IR）：≤10nA@180V，优化能效，延长电池续航。
  • 功率耗散（Pd）：350mW，需在 PCB 设计中合理分配散热面积。
• 环境适应性：
  • 工作温度范围：-55?C 至 %2B 150?C，满足宽温工业级应用需求。
  • 符合 RoHS 标准，支持无铅焊接工艺。

MMBD1505 封装与制造

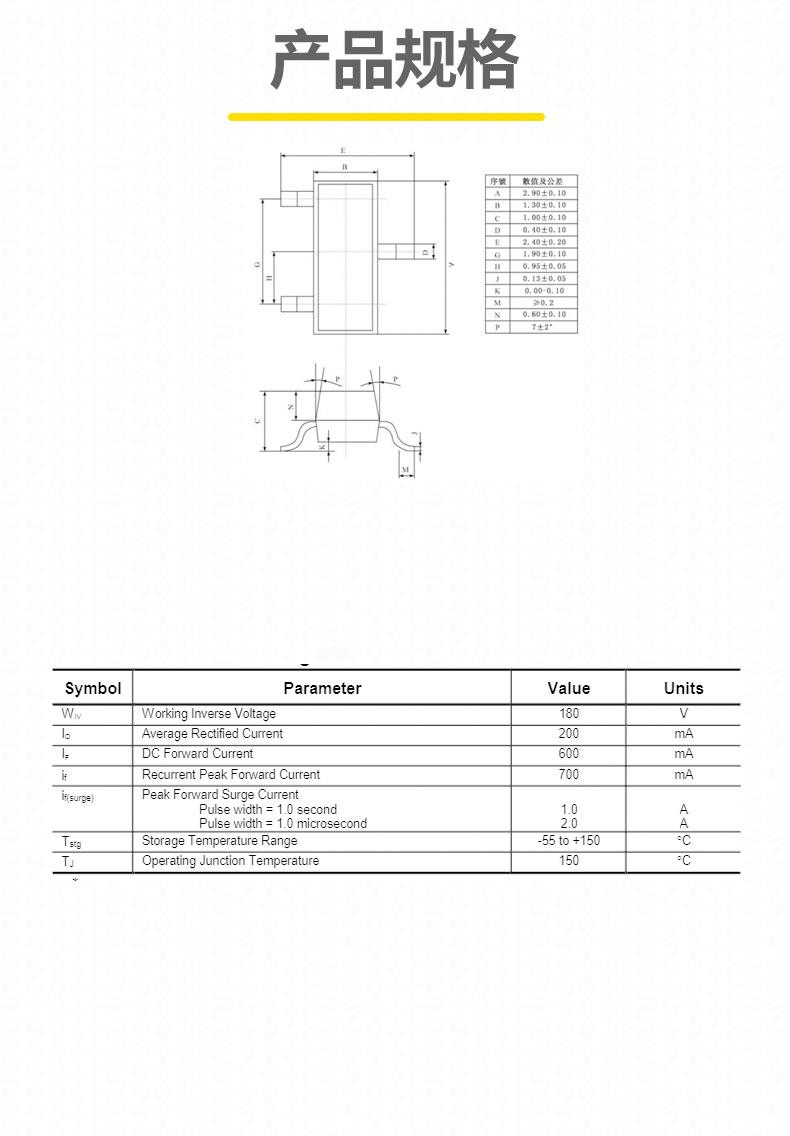

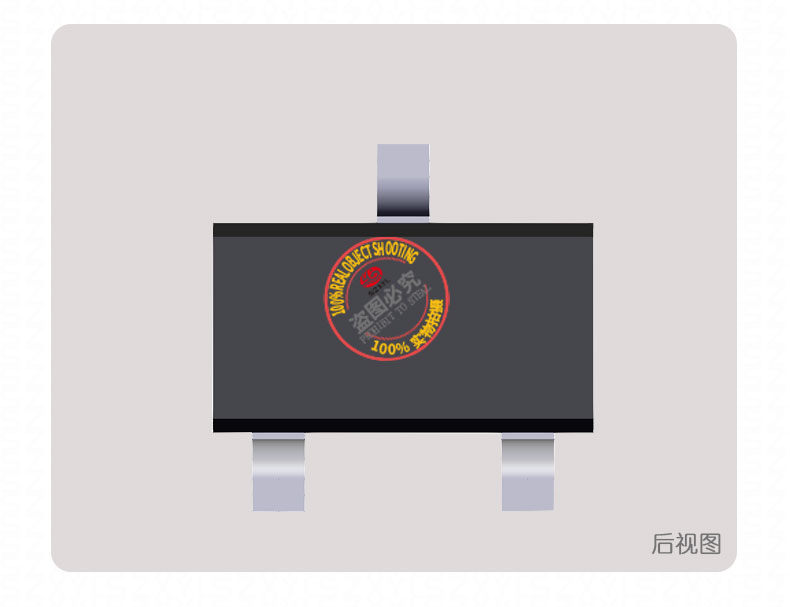

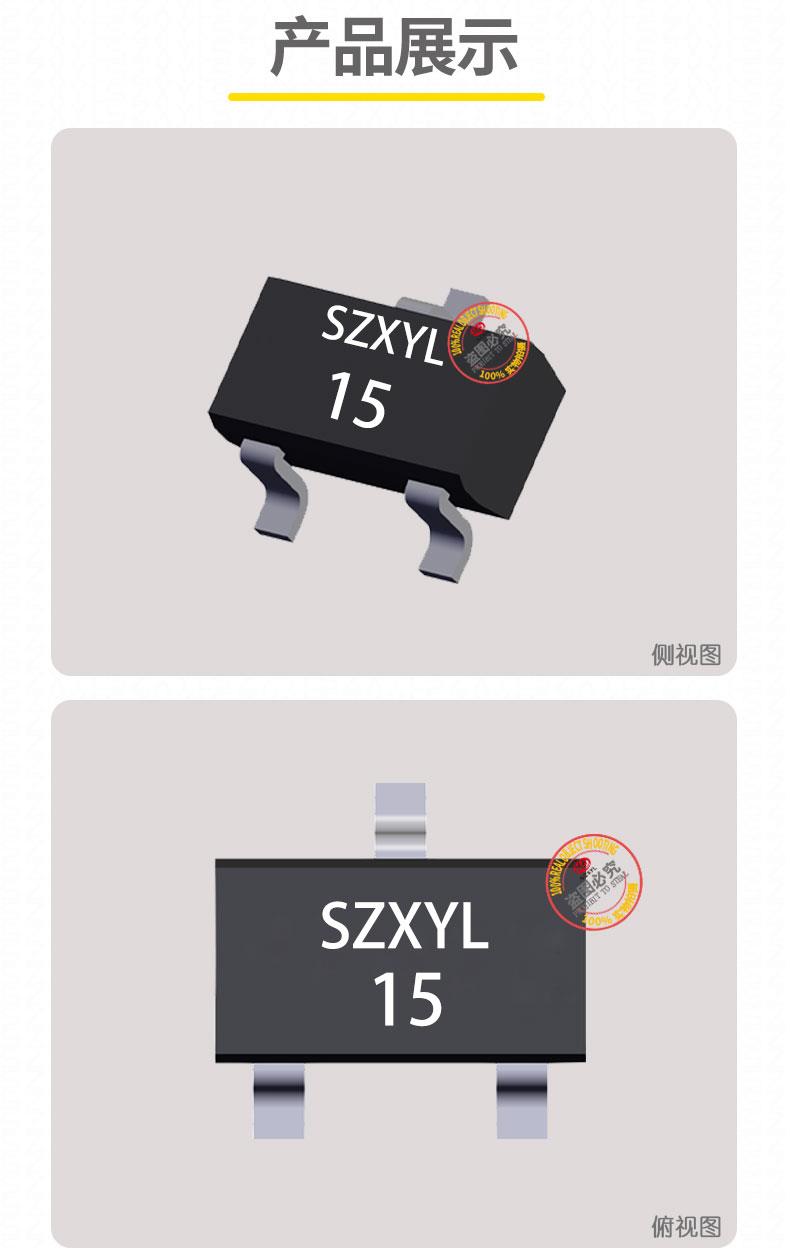

• 尺寸参数：SOT-23-3 封装尺寸为 2.8mm?1.3mm?1.1mm，引脚间距 0.95mm，适合高密度 PCB 布局。引脚定义明确：引脚 1 和 2 为公共阳极，引脚 3 为阴极，无悬空引脚。
• 生产工艺：采用平面钝化技术和硅外延工艺，提升长期可靠性；卷带包装（3000pcs / 盘）支持自动化贴片生产。

MMBD1505

1. 消费电子：
   • 智能手机、平板电脑的 USB 接口过压保护，通过共阳极结构实现单向浪涌抑制。
   • 无线耳机的电源管理模块，抑制反向电动势干扰。
2. 工业控制：
   • 传感器信号调理电路，将单向模拟信号转换为数字信号。
   • 继电器驱动电路的单向电压保护，防止感性负载产生的瞬态过压。
3. 通信设备：
   • 以太网接口的信号隔离与保护，确保数据传输的稳定性。
   • 网络设备的 ESD 防护，与 TVS 二极管协同形成多级保护。
4. 电源管理：
   • 开关电源（SMPS）的次级整流电路，提升能效。
   • 电池管理系统（BMS）的过压保护，通过共阳极结构实现单向电压箝位。

差异化优势

• 共阳极对称设计：适用于需要公共阳极驱动的场景，如单电源系统中的信号保护，简化电路设计。
• 高电压耐受性：200V 反向电压支持工业级应用，可承受瞬时浪涌冲击。
• 低漏电流优化：10nA@180V 的反向漏电流延长电池续航，适合便携式设备。
•
