BAV23Che心参数与特性

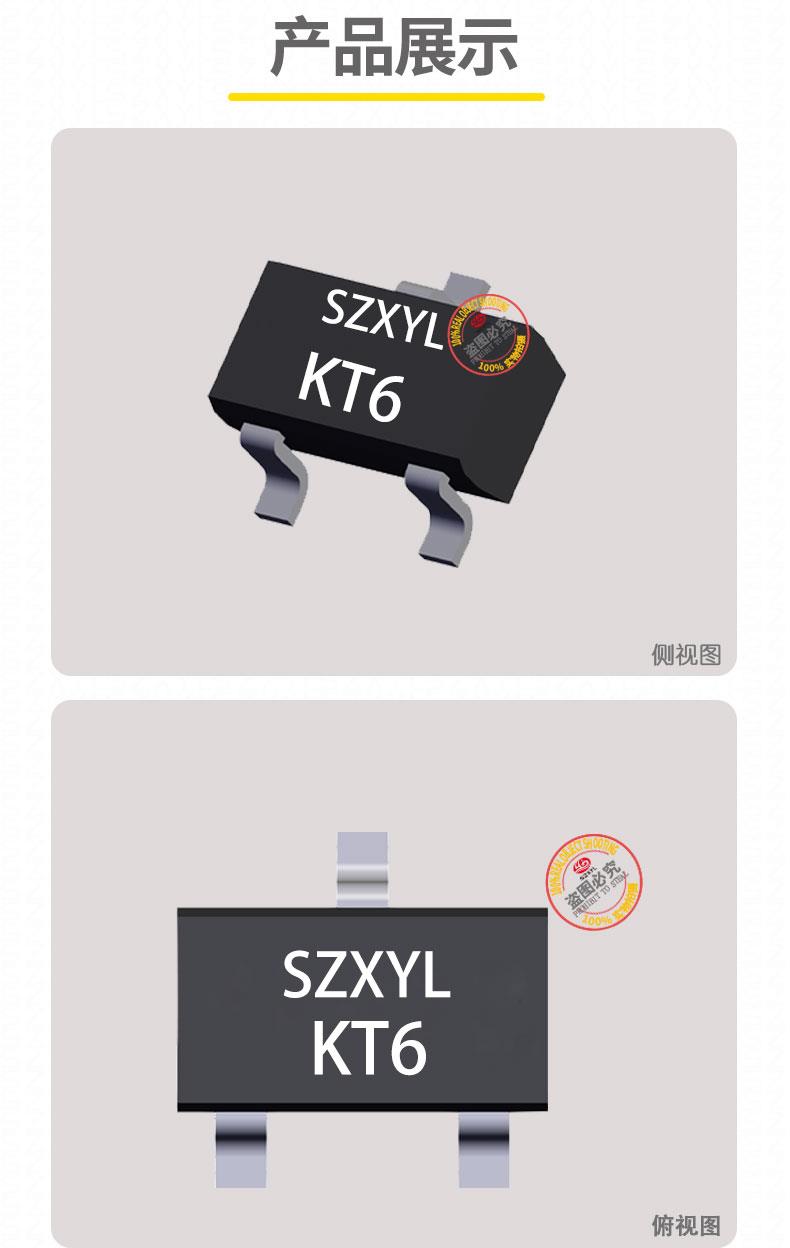

• 结构设计：双硅二极管共阴极配置，引脚 1 和 2 为阳极，引脚 3 为公共阴极。这种设计支持双向信号整流、?250V 浪涌防护及中速开关，减少 PCB 空间占用达 50%。

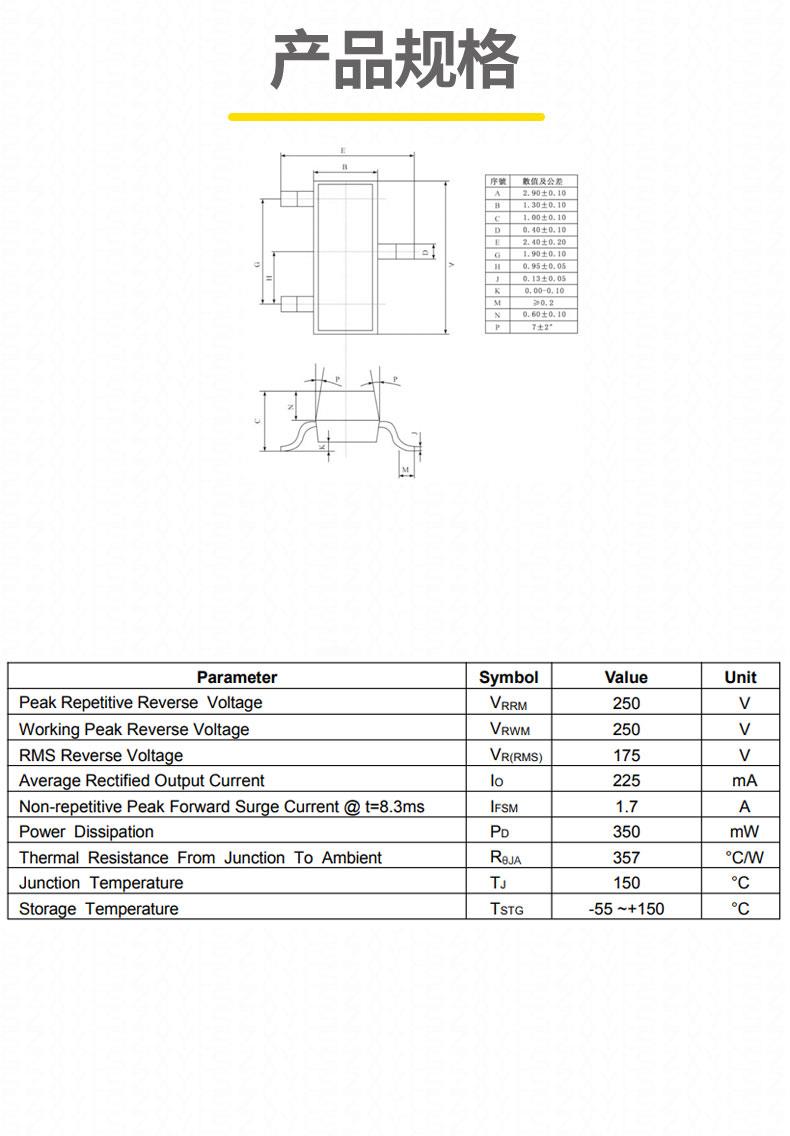

• 电气性能：
  • 反向重复峰值电压（VRRM）：200V至250V，覆盖中高压电路的浪涌防护需求。
  • 正向平均电流（IF (AV)）：200mA至400mA，峰值正向电流（IFSM）达1.7A，适合耗负载切换。
  • 正向压降（VF）：≤1.25V@200mA，典型值为600mV@6mA，确保低导通损耗。
  • 反向恢复时间（trr）：50ns，支持中速信号处理，显著优于普通整流二极管。
  • 反向漏电流（IR）：≤100nA@250V，典型值低至0.1μA@250V，显著降低待机功耗。
  • 结电容（Cj）：5pF@0V/1MHz，确保中高频信号完整性。
  • 功率耗散（Pd）：350mW，需在 PCB 设计中合理分配散热面积。
• 环境适应性：
  • 工作温度范围：-65?C 至 %2B 150?C，满足宽温工业级及汽车级应用需求。
  • 符合 RoHS 标准，支持无铅焊接工艺，

BAV23C典型应用

1. 消费电子：
   • 高压 USB 接口保护：双向浪涌抑制，配合 TVS 二极管可吸收 ?250V 瞬态电压，防止数据线损坏。
   • 锂电池保护电路：在高压电池组中实现过压箝位，保护 BMS免受反向电压冲击。
   • LED 驱动电路：反向电压保护，防止感性负载产生的电压尖峰损坏驱动芯片。
2. 通信设备：
   • 中速信号切换：在 100kHz 以下频段实现信号单向传输，结电容 5pF 确保低插入损耗，适用于基站电源管理模块。
   • 射频 PA 保护：与 TVS 二极管并联，抑制高功率射频信号反射引起的电压波动。
3. 工业控制：
   • 传感器接口保护：保护 4-20mA 电流环免受静电放电（ESD）干扰，支持 IEC 61000-4-2 接触放电 ?8kV。
   • 电机驱动电路：续流二极管与 IGBT 并联，抑制反向电动势，保护工业电机控制器。
   • 高压检测设备：在盖革计数器等电离辐射计量设备中，用于高压生成电路的信号整流。
4. 电源管理：
   • DC-DC 转换器同步整流：在 200V 输入电压的降压电路中，实现快速开关与低导通损耗的平衡。
   • 多路电源切换：在超级电容与锂电池的供电系统中，防止电流倒流，确保平滑切换。
   • 电压箝位：在 AC/DC 适配器输出端实现双向过压保护，限制电压波动范围。

差异化优势

• 高电压耐受性：200-250V 反向电压支持中高压应用，比 BAV70更适合工业和汽车电源系统。
• 低漏电流优化：100nA@250V 的反向漏电流显著降低待机功耗，适合可穿戴设备和物联网传感器。
• 共阴极结构：对称电压箝位设计减少元件数量，简化电路布局，例如在 USB 接口中可同时抑制正负浪涌。
• 汽车级ren证：Diodes BAV23C-7 等型号通过 AEC-Q101 ren证，满足汽车电子高可靠性要求。
•
