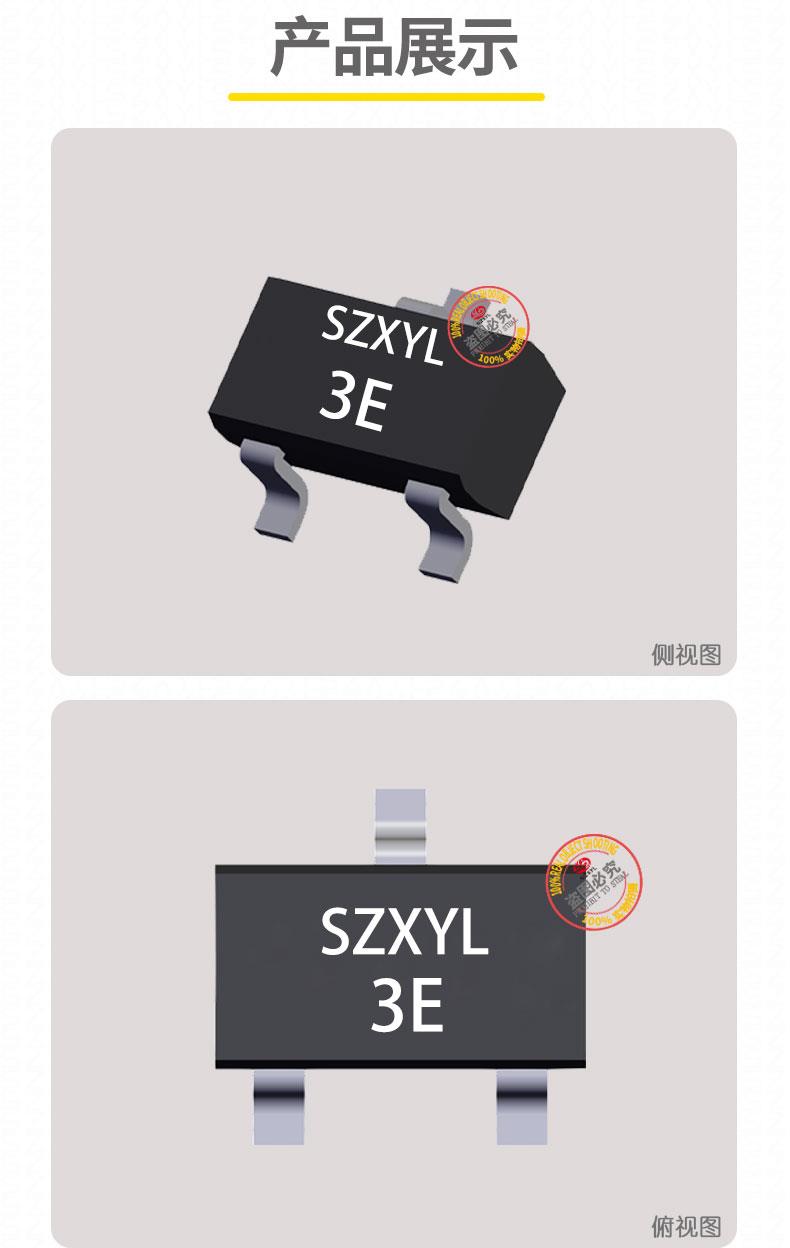

KST10产品概述

• 型号：KST10
• 类型：NPN 型双极晶体管
• 封装：SOT-23
• 环保ren证：符合 RoHS 3 标准，满足欧盟有害物质限制要求

KST10he心特性

1. 高频信号处理能力
   • 特征频率（fT）高达 650MHz，支持 VHF/UHF 频段（30MHz-3GHz）的信号放大与振荡，适用于无线通信模块、射频传感器等场景。
   • 集电极输出电容（Cob）仅 0.7pF，有效降低高频信号失真，提升带宽性能。
2. 低饱和电压与高效能
   • 在 Ic=40mA、Ib=2mA 时，集电极 - 发射极饱和电压（VCE (sat)）仅为 0.5V，显著降低导通损耗，适合电池供电设备。
   • 功率耗散（Pd）：350mW，支持长时间稳定运行。
3. 高电压与电流处理能力
   • 集射极击穿电压（VCEO）：25V，适用于中压射频电路设计。
   • zui大集电极电流（Ic）：40mA（连续），峰值脉冲电流可达 100mA，可应对瞬时高负载需求。
4. 宽工作温度范围
   • 工作温度：-55℃至 %2B 150℃（结温），适应工业级极端环境条件。

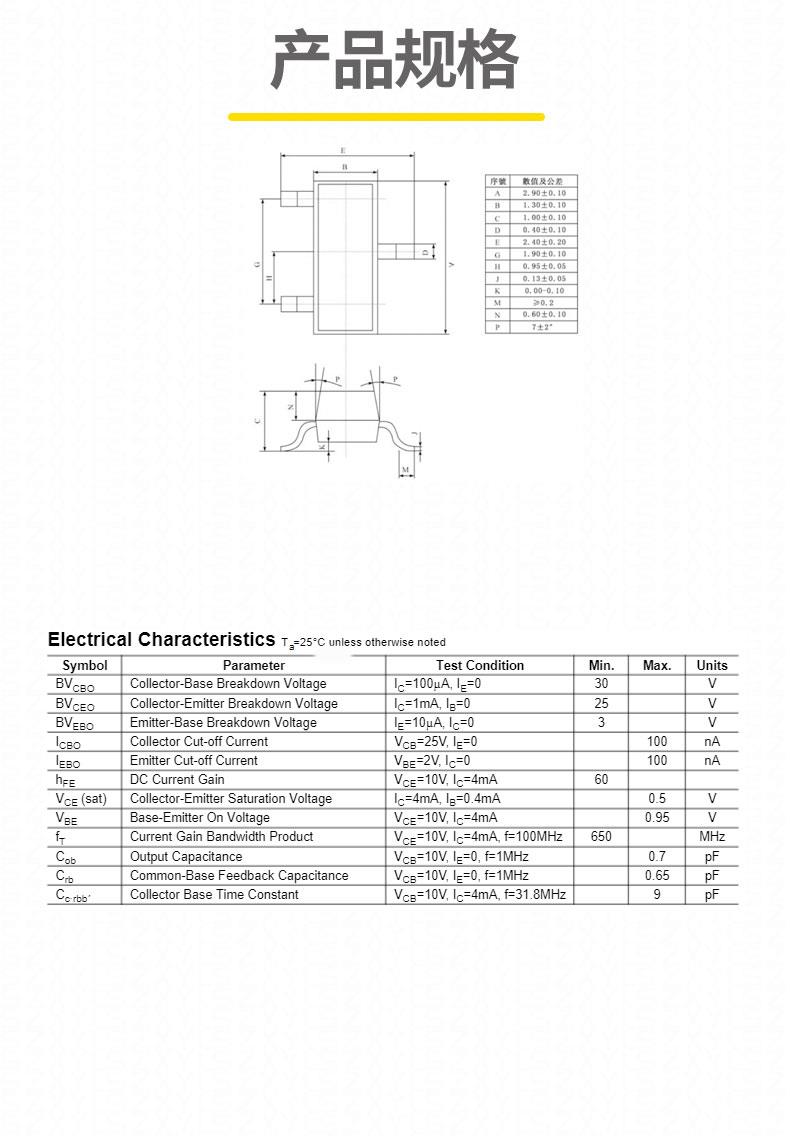

   • 技术参数

     参数	数值 / 范围
     晶体管类型	NPN
     集射极击穿电压（VCEO）	25V
     zui大集电极电流（Ic）	40mA
     功率耗散（Pd）	350mW
     直流电流增益（hFE）	≥60 @ Ic=40mA, Vce=5V
     特征频率（fT）	650MHz
     饱和电压（VCE (sat)）	0.5V @ Ic=40mA, Ib=2mA
     集电极输出电容（Cob）	0.7pF
     工作温度范围	-55℃至 %2B 150℃




KST10应用领域

1. 射频放大电路
   • VHF/UHF 频段放大器，例如与 LC 调谐电路配合实现 30MHz-3GHz 信号放大，用于无线遥控器、RFID 阅读器等设备。
   • 高频前置放大器，例如与 SA612 混频器组成射频前端，支持 2.4GHz Wi-Fi 信号处理。
2. 高频振荡与调制电路
   • Colpitts 或 Hartley 振荡器he心元件，例如在 433MHz 无线模块中产生稳定载波信号。
   • 幅度调制（AM）或频率调制（FM）电路，用于小型对讲机的信号调制。
3. 通信与传感器接口
   • 射频传感器接口电路，例如与 AD8302 对数放大器配合实现信号强度检测。
   • 蓝牙或 ZigBee 模块的射频驱动级，优化信号传输效率。
4. 消费电子与工业设备
   • 手机、平板电脑的射频开关电路，利用低 Cob 特性减少信号衰减。
   • 工业自动化中的高频数据传输模块，例如 PROFINET 通信接口。
   •
