BC850产品概述

• 型号：BC850
• 类型：NPN 型双极晶体管

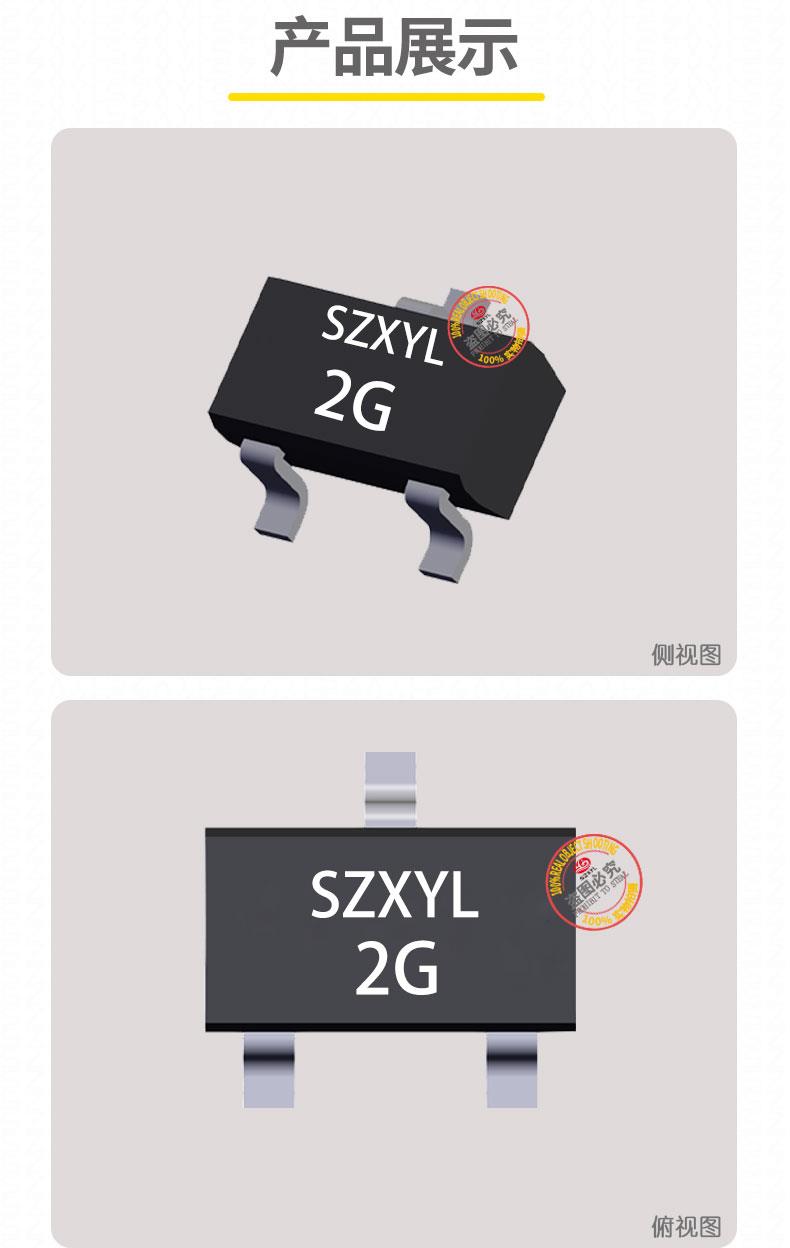

• 封装：SOT-23
• 环保ren证：符合 RoHS 3 标准

BC850he心特性

1. 中高压与宽增益范围
   • 集射极击穿电压（VCEO）：45V，适用于中压电路设计，介于 BC856（65V）与 BC858（30V）之间。
   • 直流电流增益（hFE）覆盖 200-800 宽范围：
     •  为 200-450
     • 为 420-800
     •  为 200-450
   • 集电极 - 发射极饱和电压（VCE (sat)）低至 0.2V，显著降低导通损耗，适合电池供电设备。
2. 稳定电流与高频响应
   • zui大集电极电流（Ic）：100mA，峰值脉冲电流可达 200mA，可应对瞬时高负载需求。
   • 特征频率（fT）：100-300MHz：
     • 为 300MHz
     •  为 100MHz
   • 集电极输出电容（Cob）：4.5-6pF，有效降低高频信号失真，提升带宽性能。
3. 低噪声与宽温度范围
   • 噪声系数（NF）：≤4dB，适用于音频前置放大等高保真场景。
   • 工作温度：-65℃至 %2B 150℃（结温），适应工业级极端环境条件。

   • 技术参数

     参数	数值 / 范围
     晶体管类型	NPN
     集射极击穿电压（VCEO）	45V
     zui大集电极电流（Ic）	100mA
     功率耗散（Pd）	250mW
     直流电流增益（hFE）	420-800 @ Vce=1V, Ic=100mA
     特征频率（fT）	100MHz
     饱和电压（VCE (sat)）	0.2V @ Ic=100mA, Ib=5mA
     噪声系数（NF）	≤4dB @ Ic=1mA, f=1kHz
     集电极输出电容（Cob）	4.5pF
     工作温度范围	-65℃至 %2B 150℃




BC850应用领域

1. 工业控制与传感器接口
   • 温度 / 压力传感器信号调理电路，配合仪表放大器（如 INA128）实现微弱信号放大，支持 ?5V 差分输入。
   • 工业自动化中的信号缓冲与隔离，用于 PLC 输入输出模块的电平转换，确保抗干扰能力。
2. 汽车电子与高电压设备
   • 车载音频放大器，ON Semiconductor BC850CLT1G 通过 AEC-Q101 ren证，适用于车载娱乐系统。
   • 汽车电源管理中的高侧开关，利用 45V 耐压特性控制负载通断，支持 100mA 连续电流。
3. 电源管理与线性稳压
   • 线性稳压器调整管，与 LM317 组成可调稳压电路，输出电压范围 1.25V 至 45V，zui大负载电流 100mA。
   • 锂电池管理系统中的负载开关，利用低饱和电压（VCE (sat)=0.2V）提升能效。
4. 音频放大与通信设备
   • 与 PNP 晶体管（如 BC859）组成推挽放大器，在 12V 电源下实现电压增益为 100 的信号放大，带宽覆盖 20Hz-20kHz。
   • 蓝牙 / ZigBee 模块的射频驱动级，利用低 Cob 特性减少信号衰减，提升传输效率
