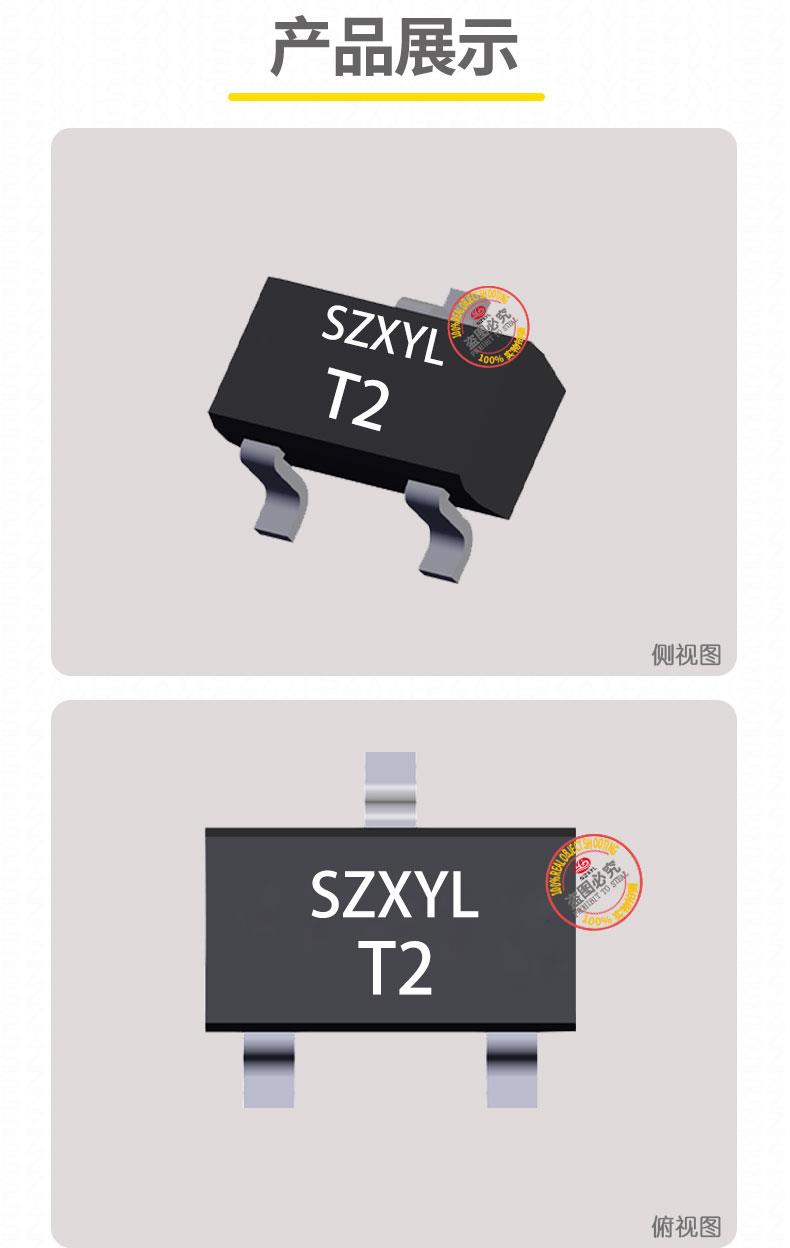

BCX18产品概述

• 型号：BCX18
• 类型：PNP 型双极晶体管
• 封装：SOT-23
• 环保ren证：符合 RoHS 3 标准，满足欧盟有害物质限制要求

BCX18he心特性

1. 高增益与低饱和电压
   • 直流电流增益（hFE）覆盖 100-600 宽范围，且在不同电流下保持高线性度，适用于高精度信号放大。
   • 集电极 - 发射极饱和电压（VCE (sat)）低至 0.62V（典型值），显著降低导通损耗，适合电池供电设备。
2. 宽电压与稳定电流处理能力
   • 集射极击穿电压（VCEO）：25V至 25V，适用于低压电路设计。
   • zui大集电极电流（Ic）：500mA（连续），峰值脉冲电流可达 1A，可应对瞬时高负载需求。
   • 功率耗散（Pd）：250-350mW，支持长时间稳定运行。
3. 高频响应与低失真
   • 特征频率（fT）：80-200MHz，支持音频及中高频信号处理。
   • 集电极输出电容（Cob）：7pF，有效降低高频信号失真，提升带宽性能。
4. 宽工作温度范围
   • 工作温度：-65℃至 %2B 150℃（结温），适应工业级极端环境条件。

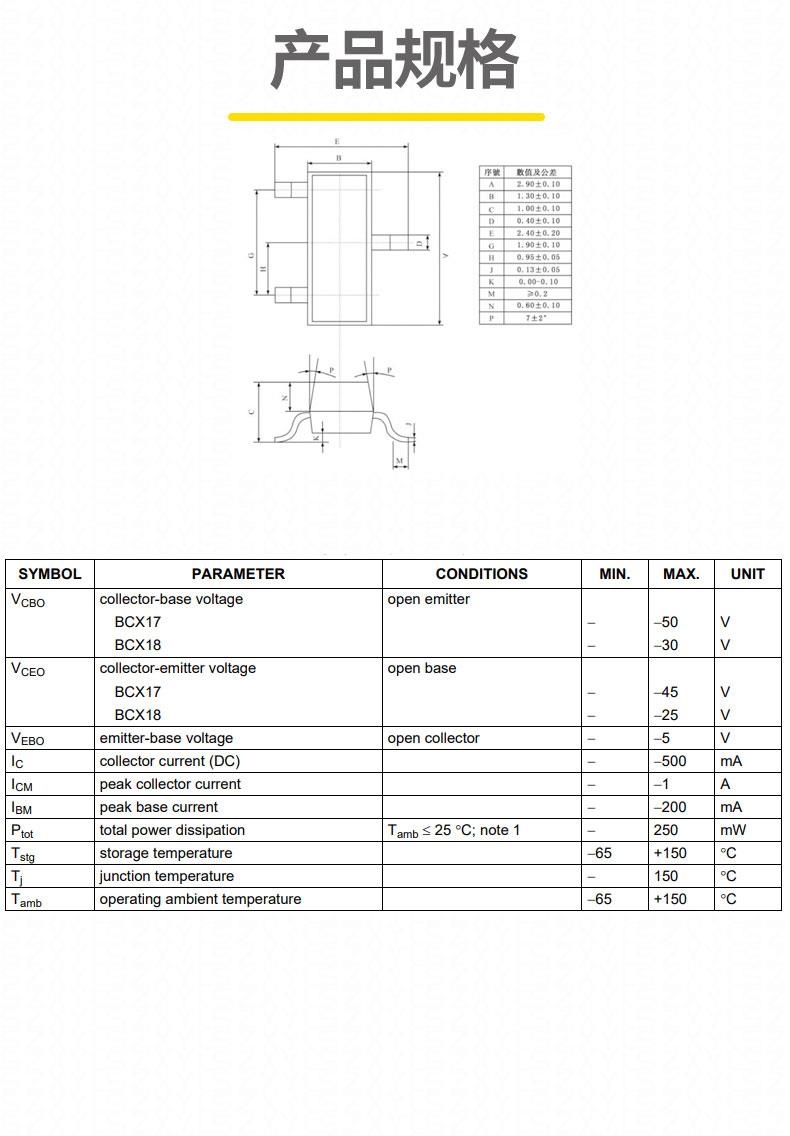

   • 技术参数

     参数	数值 / 范围
     晶体管类型	PNP
     集射极击穿电压（VCEO）	25V
     zui大集电极电流（Ic）	500mA
     功率耗散（Pd）	250mW
     直流电流增益（hFE）	100-600 @ Vce=1V, Ic=100mA
     特征频率（fT）	80MHz
     饱和电压（VCE (sat)）	0.62V @ Ic=500mA, Ib=50mA
     集电极输出电容（Cob）	7pF
     工作温度范围	-65℃至 %2B 150℃




BCX18应用领域

1. 音频放大电路
   • 与 NPN 晶体管组成推挽放大器，例如 BCX18 与 BCX19 配合，实现高效率音频功率放大，支持 20W 以下输出系统。
   • 麦克风前置放大器，利用低噪声特性（NF=1dB 典型值）实现高保真信号放大，例如与 NE5532 运算放大器配合组成差分放大电路。
2. 电源管理与电池供电设备
   • 高侧开关应用，例如在锂电池管理系统中作为负载开关，利用低饱和电压（VCE (sat)=0.62V）提升能效。
   • 线性稳压器调整管，与 LM317 组成可调稳压电路，输出电压范围 1.25V 至 30V，zui大负载电流 500mA。
3. 工业控制与传感器接口
   • 温度 / 压力传感器信号调理电路，配合仪表放大器（如 INA128）实现微弱信号放大，支持 ?5V 差分输入。
   • 工业自动化中的信号缓冲与隔离，用于 PLC 输入输出模块的电平转换，确保抗干扰能力。
4. 汽车电子与通信设备
   • 车载音频放大器，Nexperia BCX18,215 通过 AEC-Q101 ren证，适用于车载娱乐系统。
   • 蓝牙 / ZigBee 模块的射频驱动级，利用低 Cob 特性减少信号衰减，提升传输效率。
   •
