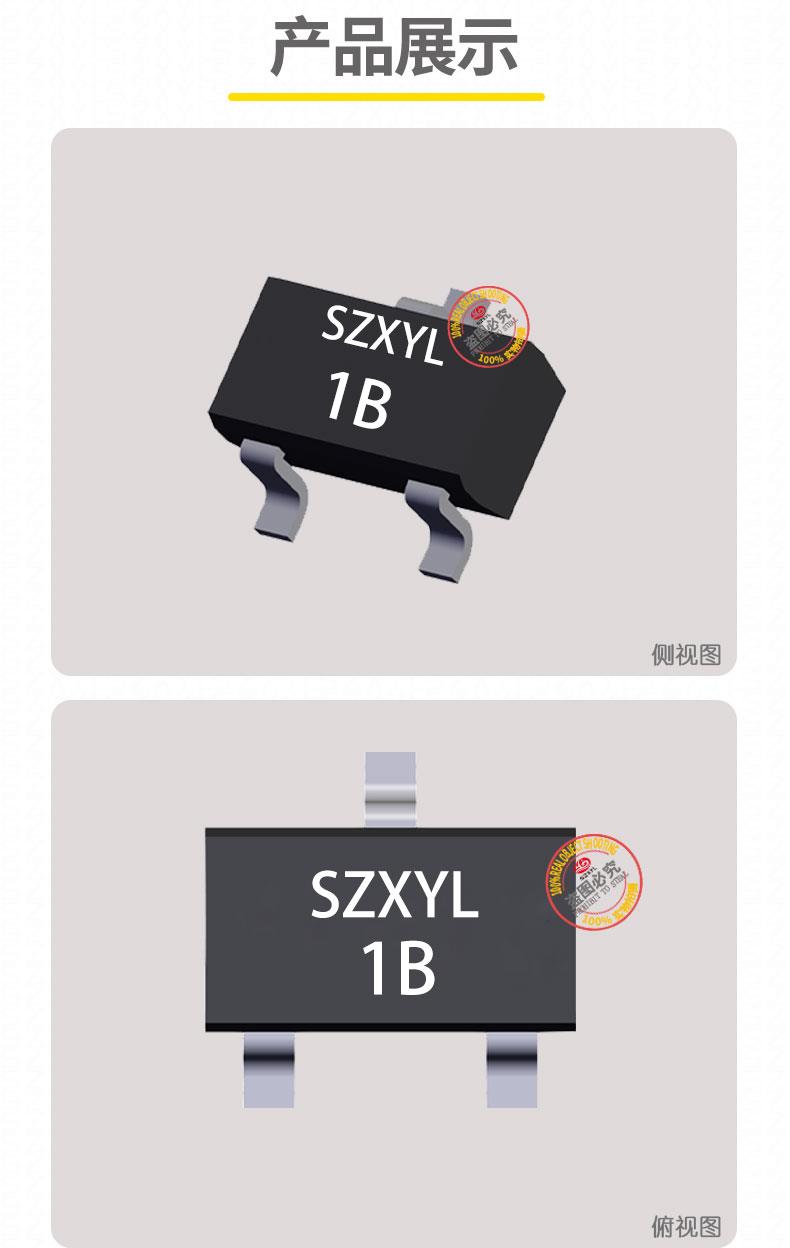

BC846产品概述

• 型号：BC846
• 类型：NPN 型双极晶体管
• 封装：SOT-23
• 环保ren证：符合 RoHS 3 标准

BC846he心特性

1. 高电压与宽增益范围
   • 集射极击穿电压（VCEO）：65V，适用于高压电路设计，介于 BC847（45V）与 BC849（65V）之间。
   • 直流电流增益（hFE）覆盖 110-800 宽范围：
     • BC846B 为 200-450
     • BC846C 为 420-800
   • 集电极 - 发射极饱和电压（VCE (sat)）低至 500mV，显著降低导通损耗，适合电池供电设备。
2. 稳定电流与高频响应
   • zui大集电极电流（Ic）：100mA，峰值脉冲电流可达 200mA，可应对瞬时高负载需求。
   • 特征频率（fT）：100MHz，适合中高频信号处理。
   • 集电极输出电容（Cob）：6pF，有效降低高频信号失真，提升带宽性能。
3. 低噪声与宽温度范围
   • 噪声系数（NF）：≤4dB），适用于音频前置放大等高保真场景。
   • 工作温度：-55℃至 %2B 150℃（结温），适应工业级极端环境条件。

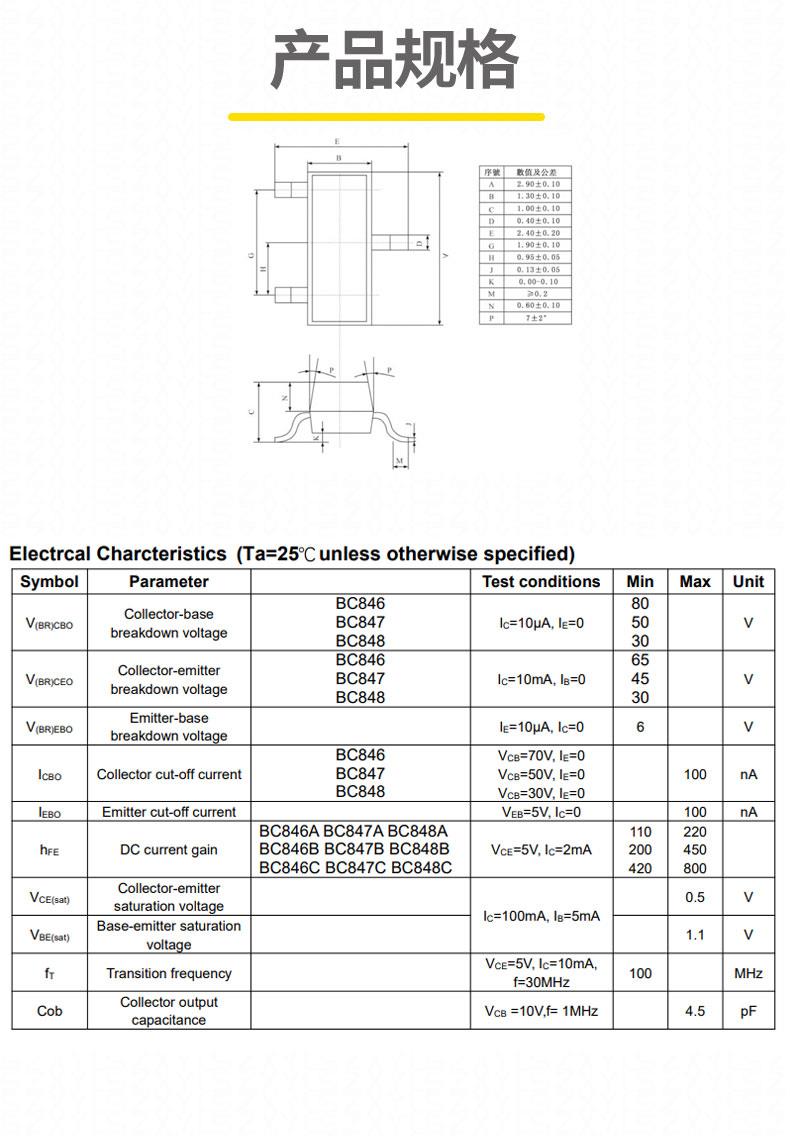

   • 技术参数

     参数	数值 / 范围
     晶体管类型	NPN
     集射极击穿电压（VCEO）	65V
     zui大集电极电流（Ic）	100mA
     功率耗散（Pd）	200mW
     直流电流增益（hFE）	200-450 @ Vce=1V, Ic=100mA
     特征频率（fT）	100MHz
     饱和电压（VCE (sat)）	0.5V @ Ic=500mA, Ib=50mA
     噪声系数（NF）	≤4dB @ Ic=1mA, f=1kHz
     集电极输出电容（Cob）	6pF
     工作温度范围	-55℃至 %2B 150℃




BC846应用领域

1. 消费电子与便携设备
   • 智能手机 / 平板的电池电量检测电路，利用低饱和电压（VCE (sat)=0.5V）实现高效负载开关。
   • 无线耳机的射频驱动级，配合蓝牙模块（如 CC2540）实现信号放大，支持 2.4GHz 频段。
2. 汽车电子与辅助系统
   • 车载娱乐系统的音频功率放大器，通过 AEC-Q101 ren证，支持 12V 电源下的低失真放大。
   • 汽车 LED 尾灯的恒流驱动电路，利用 65V 耐压特性控制负载通断，支持 100mA 连续电流。
3. 电源管理与线性稳压
   • 与 LM317 组成可调稳压电路，输出电压范围 1.25V 至 65V，zui大负载电流 100mA。
   • 锂电池保护板中的预充电路，利用低 VCE (sat) 特性减少待机功耗。
4. 音频放大与通信设备
   • 与 PNP 晶体管（如 BC856）组成推挽放大器，在 9V 电源下实现电压增益为 100 的信号放大，带宽覆盖 20Hz-20kHz。
   • ZigBee 模块的射频信号调理电路，利用低 Cob 特性减少信号衰减，提升传输距离。
   •
