2SD1935产品概述

• 型号：2SD1935
• 类型：NPN 型双极晶体管

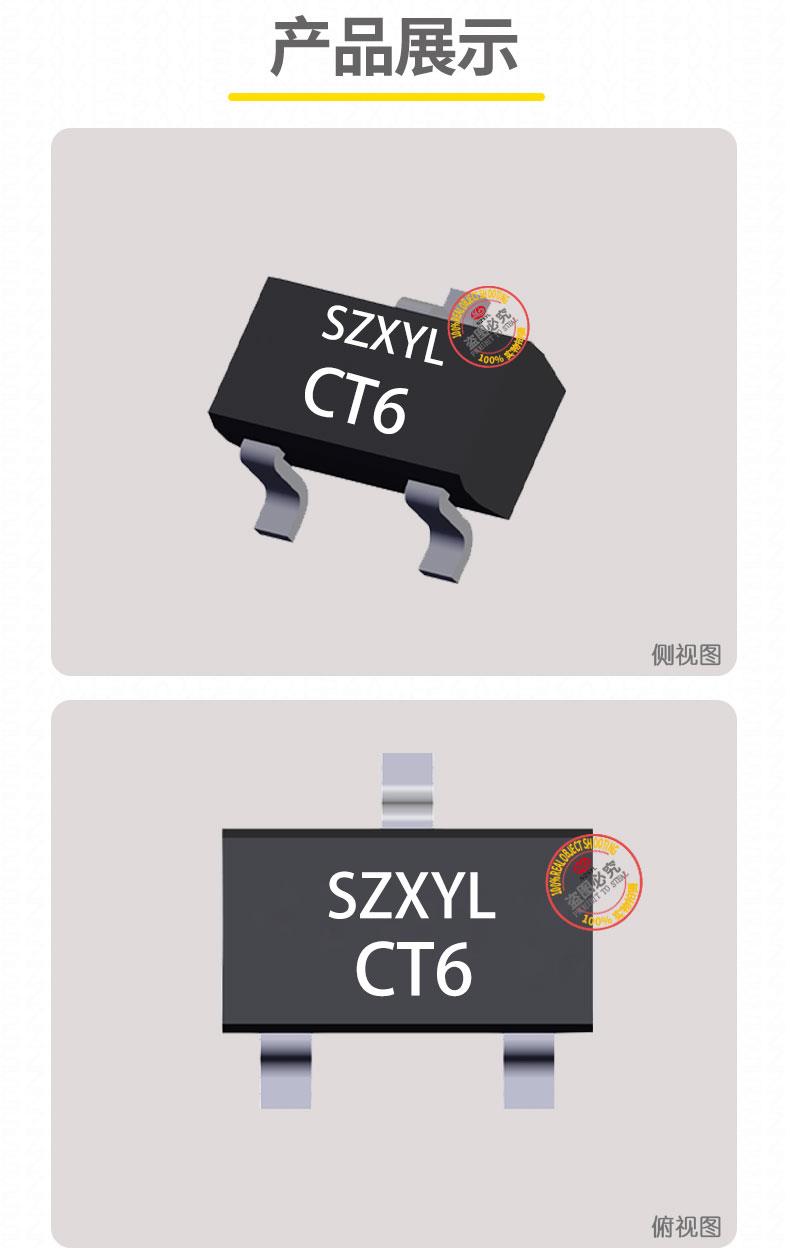

• 封装：SOT-23
• 环保ren证：符合 RoHS 3 标准

2SD1935he心特性

1. 高电压与低饱和设计
   • 集射极击穿电压（VCEO）：50V，适用于 5V/3.3V 低电压系统，较 BC807（45V）更适合电池供电设备。
   • 直流电流增益（hFE）覆盖 820-2700 超宽范围，是常规晶体管的 5-10 倍，可显著简化多级放大电路设计。
   • 集电极 - 发射极饱和电压（VCE (sat)）低至 0.3V，较 BC808（0.7V）进一步降低导通损耗，适合锂电池供电的便携设备。
2. 高频响应与稳定电流
   • zui大集电极电流（Ic）：150mA，峰值脉冲电流可达 1000mA，可应对瞬时高负载需求。
   • 特征频率（fT）：250MHz，是 BC808（100MHz）的 2.5 倍，适合 2.4GHz 蓝牙模块驱动等高频率场景。
   • 集电极输出电容（Cob）：6pF（典型值），有效降低高频信号失真，提升带宽性能。
3. 宽温度范围与低噪声
   • 工作温度：-55℃至 %2B 150℃（结温），适应工业级极端环境条件。
   • 噪声系数（NF）：≤3dB，较 BC808（4dB）更优，适用于音频前置放大等高保真场景。

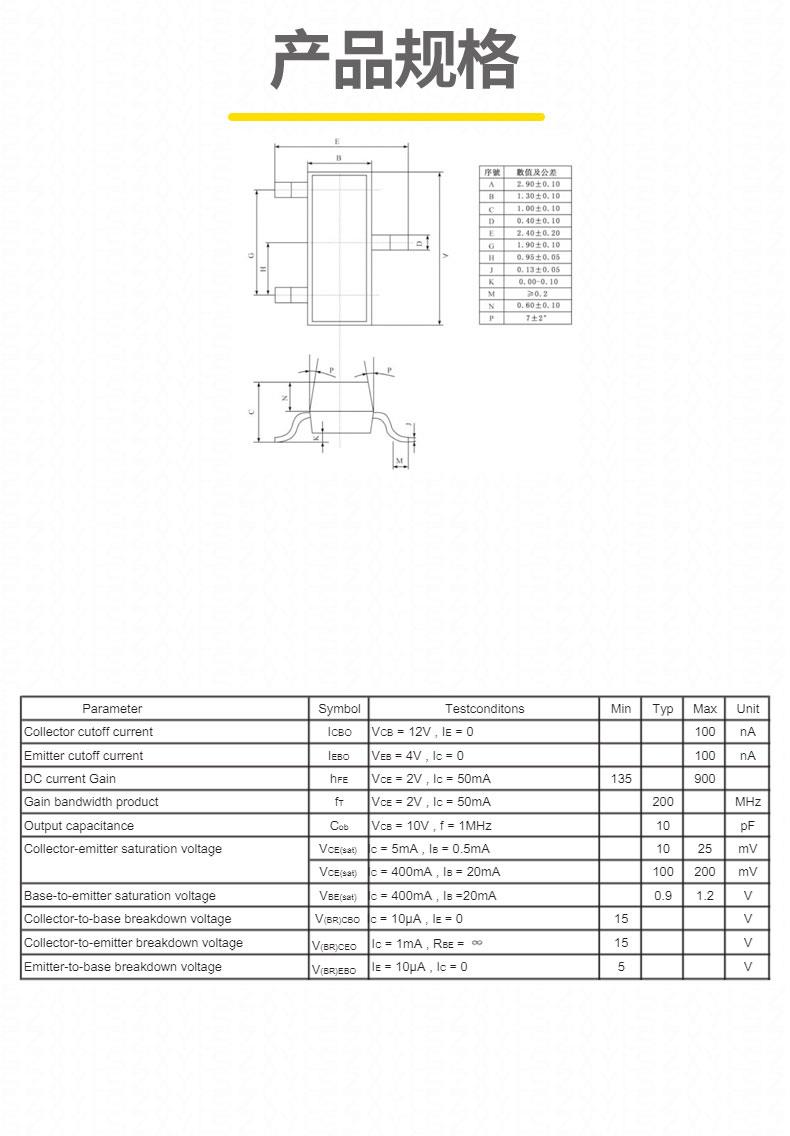

   • 技术参数

     参数	数值 / 范围
     晶体管类型	NPN
     集射极击穿电压（VCEO）	50V
     zui大集电极电流（Ic）	150mA
     功率耗散（Pd）	200mW
     直流电流增益（hFE）	820-2700 @ Vce=1V, Ic=100mA
     特征频率（fT）	250MHz
     饱和电压（VCE (sat)）	0.3V @ Ic=500mA, Ib=50mA
     集电极输出电容（Cob）	6pF
     工作温度范围	-55℃至 %2B 150℃




2SD1935应用领域

1. 消费电子与便携设备
   • 无线耳机的射频驱动级，配合蓝牙模块（如 CC2540）实现 2.4GHz 频段信号放大，利用 250MHz fT 特性提升传输稳定性。
   • 智能手机的电池电量检测电路，通过 0.3V 低饱和电压实现高效负载开关，减少待机功耗。
2. 音频放大与高保真系统
   • 与 PNP 晶体管（如 2SA1015）组成推挽放大器，在 5V 电源下实现电压增益为 500 的信号放大，带宽覆盖 20Hz-20kHz，可用于便携式音箱的功率放大级。
   • 麦克风前置放大器，利用 820-2700 的 hFE 将微弱信号放大至线路电平，同时保持≤3dB 的低噪声特性。
3. 精密仪器与传感器接口
   • 工业压力传感器的信号调理电路，通过高 hFE（如 2000 倍）将 mV 级信号放大至 V 级，配合 250MHz fT 实现快速响应。
   • 医疗设备的生物电信号采集电路，利用低噪声特性（NF≤3dB）确保心电图（ECG）等微弱信号的准确性。
4. 电源管理与线性稳压
   • 与 LM317 组成可调稳压电路，输出电压范围 1.25V 至 50V，zui大负载电流 150mA，适用于实验室电源或嵌入式系统供电。
   • 锂电池保护板的预充电路，利用低 VCE (sat) 特性减少待机功耗，延长电池使用寿命。
   •
