2SC1654产品概述

• 型号：2SC1654
• 类型：NPN 型硅外延晶体管
• 封装：SOT-23-3L
• 环保ren证：符合 RoHS 2 标准

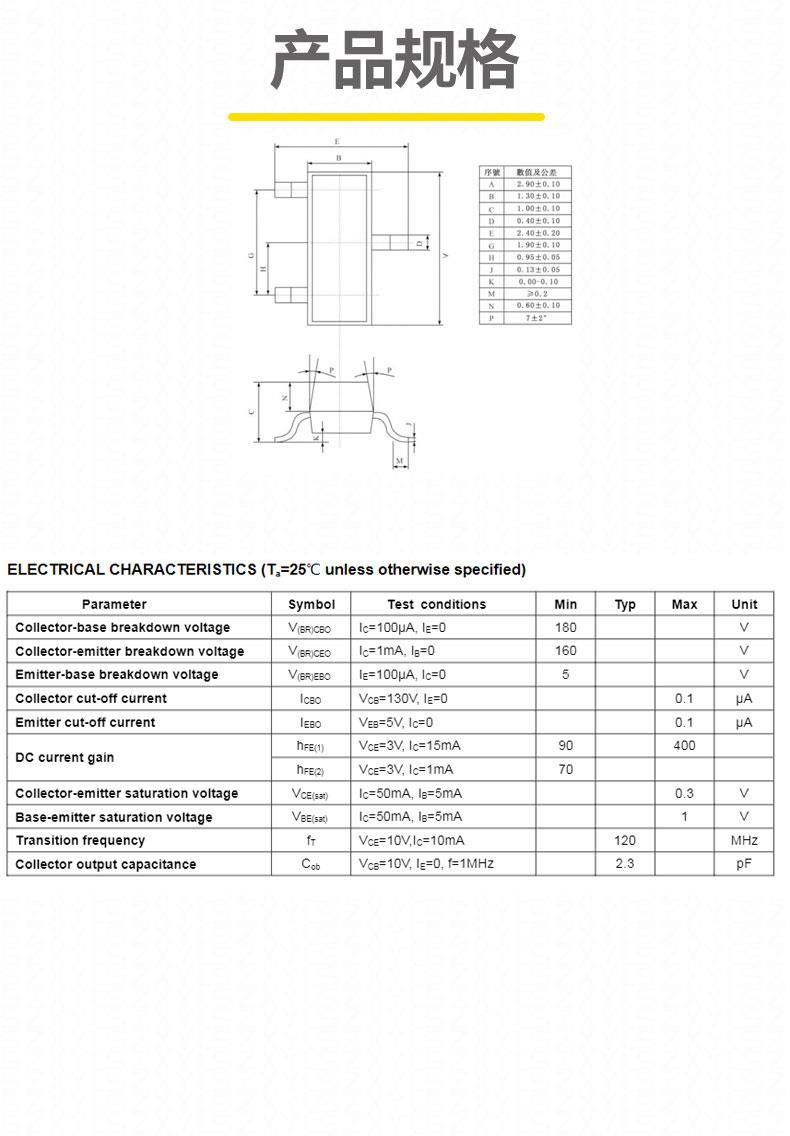

• 2SC1654数据


1. 高耐压与宽增益范围
   • 集射极击穿电压（VCEO）：160V，较 BC547（45V）更适合高压信号放大，可直接用于 120V 工业控制电路。
   • zui大集电极电流（Ic）：50mA（连续），配合 120MHz 特征频率（fT）实现高效信号驱动，可驱动小型高压继电器。
   • 功率耗散（Pd）：150mW（SOT-23 封装），适合电池供电设备及低功耗电路。
2. 宽增益与低失真特性
   • 直流电流增益（hFE）：分档 N5（90-180）、N6（135-270）、N7（200-400），覆盖精密信号调理与功率放大需求，2SC1654 在 IC=1mA 时 hFE 典型值为 200。
   • 集电极 - 发射极饱和电压（VCE (sat)）：0.3V 典型值（IC=50mA, IB=5mA），较 BC547（0.4V）更低，适合高速信号切换。
   • 输出电容（Cob）：2.3pF 典型值（VCE=10V, f=1MHz），支持中高频信号的快速响应。
3. 稳定的温度特性与可靠性
   • 特征频率（fT）：120MHz，支持音频及中高频段信号放大，可用于 FM 收音机的中频放大电路。
   • 工作温度范围：-55℃至 %2B 150℃（结温），适应高温工业环境，如工厂自动化设备的控制电路。

2SC1654应用领域

1. 工业控制与高压接口
   • 工业压力传感器的信号调理电路，通过 160V 耐压特性实现宽输入电压范围（5-120V），转换效率 > 90%。
   • 步进电机驱动器的 H 桥电路he心器件，利用低噪声特性（NF=2.8dB 典型值）提升抗干扰能力，响应时间 < 1ms。
2. 电源管理与精密仪器
   • DC-DC 转换器的电压反馈电路，通过高增益（hFE=200）实现高精度电压调节，纹波抑制比 > 60dB。
   • 实验室示波器的低噪声前置放大器，通过宽增益范围（hFE=90-400）适配多量程信号输入。
3. 消费电子与通信设备
   • 蓝牙音箱的音频功率放大器，通过 120MHz 特征频率（fT）提升信号传输稳定性，输出功率可达 %2B 10dBm。
   • 无线鼠标的 2.4GHz 射频驱动电路，利用 50mA 电流特性驱动功率放大器，配合 LC 选频网络实现精准调谐。
4. 高压开关与振荡电路
   • 高压继电器驱动电路he心器件，利用 160V 耐压特性直接控制 120V 负载，触点寿命 > 10 万次。
   • 超再生接收机电路he心器件，配合 LC 振荡网络实现 433MHz 信号接收，适用于智能家居传感器。
   •
