2SB1198产品概述

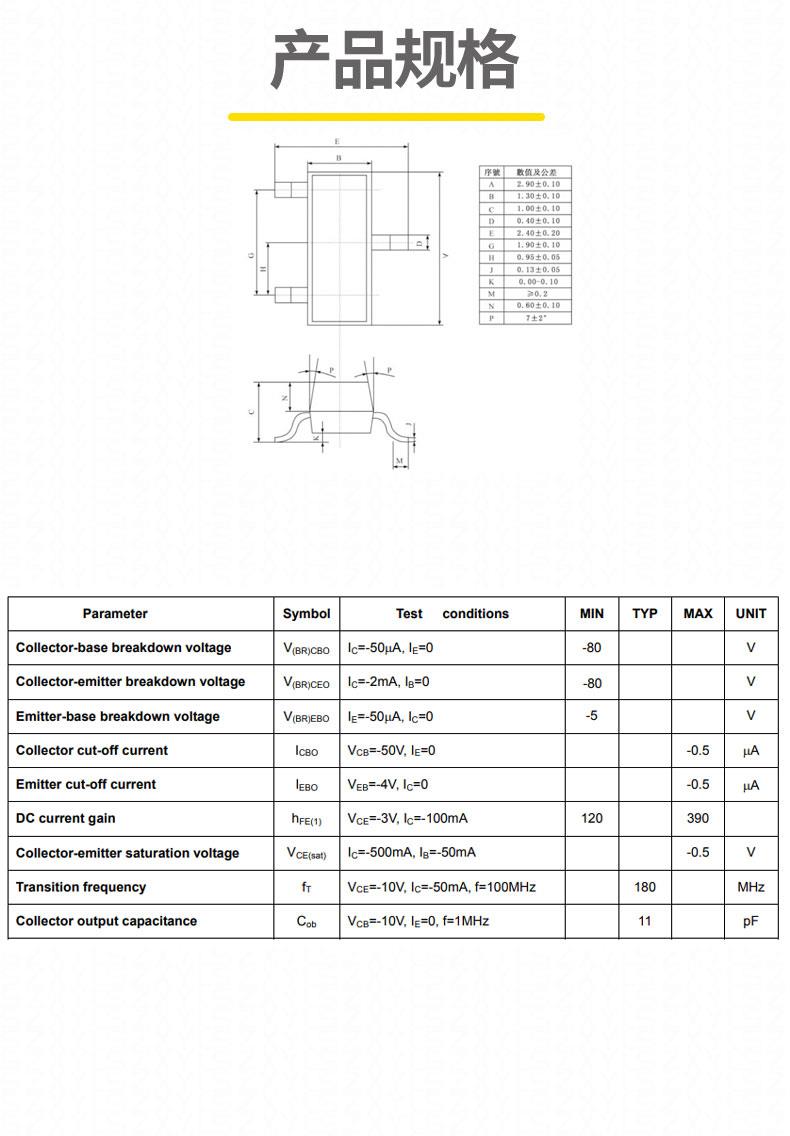

• 型号：2SB1198
• 类型：PNP 型硅外延晶体管
• 封装：SOT-23-3L
• 环保ren证：符合 RoHS 2 标准

2SB1198he心特性

1. 高电压与稳定电流能力
   • 集射极击穿电压（VCEO）：80V，较 BC557（45V）更适合中高压信号放大，可直接用于 12V/24V 工业控制电路。
   • zui大集电极电流（Ic）：500mA（连续），配合 180MHz 特征频率（fT）实现高效信号驱动，可驱动小型继电器（如 OMRON G6K 系列）。
   • 功率耗散（Pd）：200mW（SOT-23 封装），适合电池供电设备及低功耗电路。
2. 宽增益与低饱和电压
   • 直流电流增益（hFE）：分档 KT146Q（120-270）、KT146R（200-400），覆盖精密信号调理与功率放大需求，罗姆 2SB1198 在 IC=100mA 时 hFE 典型值为 200。
   • 集电极 - 发射极饱和电压（VCE (sat)）：0.5V 典型值（IC=500mA, IB=50mA），较 BC557（0.4V）略高，但仍适合高速信号切换。
   • 输出电容（Cob）：3.0pF 典型值（VCE=6V, f=1MHz），支持中高频信号的快速响应。
3. 稳定的温度特性与可靠性
   • 特征频率（fT）：180MHz，支持音频及中高频段信号放大，可用于 FM 收音机的中频放大电路。
   • 工作温度范围：-55℃至 %2B 150℃（结温），适应高温工业环境，如工厂自动化设备的控制电路。

2SB1198应用领域

1. 工业控制与传感器接口
   • 工业压力传感器的信号调理电路，通过 80V 耐压特性实现宽输入电压范围（5-24V），转换效率 > 90%。
   • 步进电机驱动器的 H 桥电路he心器件，利用低噪声特性（NF=2.8dB 典型值）提升抗干扰能力，响应时间 < 1ms。
2. 照明电子与电源管理
   • LED 驱动电路的线性调节模块，通过高增益（hFE=200）实现高精度电流控制，纹波抑制比 > 60dB。
   • DC-DC 转换器的电压反馈电路，利用 80V 耐压特性适配宽输入电压（9-36V），效率可达 92%。
3. 消费电子与通信设备
   • 蓝牙音箱的音频功率放大器，通过 180MHz 特征频率（fT）提升信号传输稳定性，输出功率可达 %2B 10dBm。
   • 无线鼠标的 2.4GHz 射频驱动电路，利用 500mA 电流特性驱动功率放大器，配合 LC 选频网络实现精准调谐。
4. 精密仪器与医疗设备
   • 实验室示波器的低噪声前置放大器，通过宽增益范围（hFE=120-390）适配多量程信号输入。
   • 医疗设备的生物电信号放大电路，利用低饱和电压（VCE (sat)=0.5V）减少信号失真，信噪比 > 80dB。
   •
