一、BCX69 SOT-89he心技术参数

1. 电气性能
   • 电压规格：集电极 - 发射极电压（VCE）zui大值 - 20V，集电极 - 基极电压（VCB）-25V，发射极 - 基极电压（VEB）-5V。
   • 电流与功率：集电极连续电流（IC）-1A，峰值电流可达 - 2A；功率耗散（PD）1W（TA=25?C），配合 SOT-89 封装的底部散热焊盘，可在高温环境下稳定工作。
   • 增益特性：直流电流增益（hFE）范围 85-375，具体分档如下：
     • BCX69-10：85-160
     • BCX69-16：100-250
     • BCX69-25：160-375
       分档特性适用于对增益精度要求不同的电路设计，例如音频放大器的偏置调整。
   • 频率特性：转换频率（fT）100MHz，支持高频信号放大，如 1MHz 以下的音频处理。

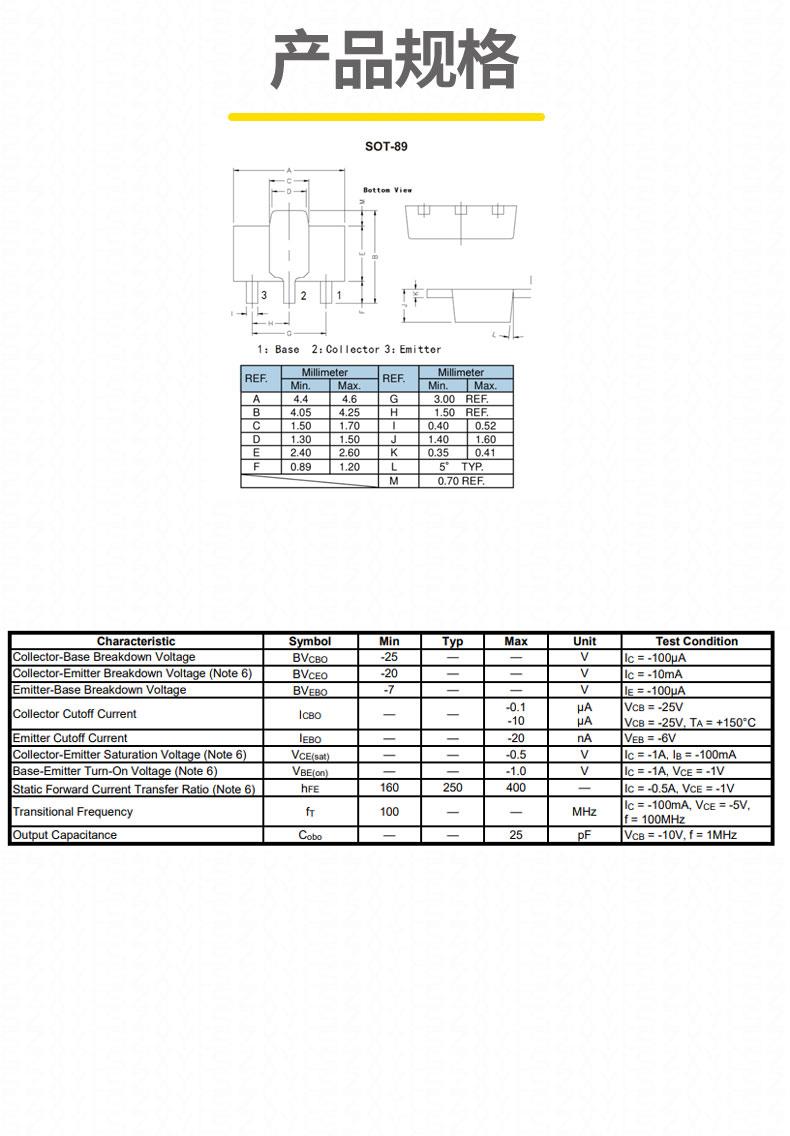

2. 封装与物理特性

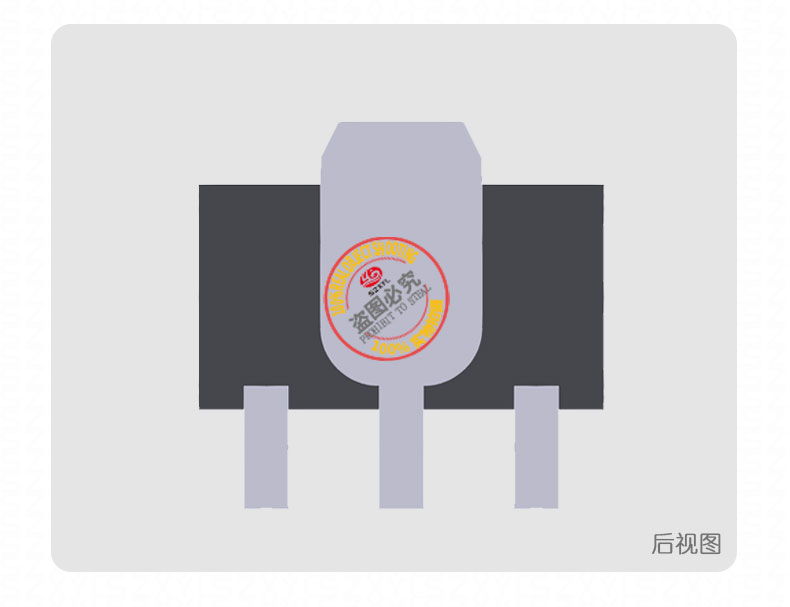

   • 封装形式：SOT-89（TO-243AA），引脚排列为基极（B）、集电极（C）、发射极（E），其中集电极与大面积散热焊盘相连，提升散热效率。
   • 尺寸：典型尺寸 4.5mm?2.5mm?1.5mm，适合高密度电路板布局。
   • 材料与可靠性：塑料环氧树脂封装，符合 RoHS 标准，工作温度范围 - 65?C 至 %2B 150?C，可适应极端环境。

二、BCX69 SOT-89应用领域

1. 通用放大：音频放大器、线性稳压器等需要高增益线性放大的电路，尤其适用于负电源供电的场景。
2. 开关控制：直流电机驱动、继电器控制等功率开关场景，支持快速饱和与截止，例如 5V 至 12V 逻辑电平驱动的低侧开关。
3. 推挽电路：与互补 NPN 型号 BCX68 配合使用，构成推挽放大器，实现全波信号放大，广泛应用于音频功率放大和电源转换。
4. 工业与消费电子：自动化设备、家电控制模块、汽车电子辅助电路等对稳定性和散热要求较高的应用。

三、产品优势

1. 高散热效率：SOT-89 封装的底部焊盘设计，热阻低至 20K/W，有效降低结温，延长器件寿命。
2. 宽增益范围：多档 hFE 可选，满足不同电路对信号放大倍数的需求，减少设计冗余。例如，BCX69-25 在 IC=-1A 时仍能保持 60 以上的增益。
3. 低饱和压降：VCE 饱和值≤-0.5V（@-1A, -100mA），降低导通损耗，提升能源效率。
4. 高可靠性：通过严格的温度循环测试，可在 - 65?C 至 %2B 150?C 范围内稳定工作，适用于恶劣环境。

四、典型应用电路

1. 推挽放大器：与 BCX68 组成互补对管，实现全波信号放大。BCX69 负责负半周信号放大，配合基极偏置电阻（如 1kΩ）和发射极电阻（如 100Ω），可驱动 8Ω 扬声器。
2. 开关电路：通过基极电阻控制，实现集电极负载的通断。例如，基极接 5V 逻辑电平时，BCX69 导通，驱动 12V 继电器线圈。
3. 电流放大：在驱动 LED 或小型电机时，可将低电流信号转换为高负载能力输出。例如，基极输入 5mA 电流，集电极可输出 500mA 以上的负载电流。

BCX69 SOT-89 凭借其高增益、低饱和压降和可靠的散热性能，成为率放大与开关应用的理想选择。无论是工业控制还是消费电子领域，均可通过精准选型满足多样化设计需求。
