一、BCX51 SOT-89he心技术参数

1. 电气性能
   • 电压规格：集电极 - 发射极电压（VCEO）zui大值 - 45V，集电极 - 基极电压（VCBO）-45V，发射极 - 基极电压（VEBO）-5V。
   • 电流与功率：集电极连续电流（IC）-1A，峰值电流可达 - 1.5A；功率耗散（PD）范围 0.5W至 1.35W，配合 SOT-89 封装的底部散热焊盘，可在高温环境下稳定工作。
   • 增益特性：直流电流增益（hFE）分档明确：
     • BCX51-10：63-150（@IC=-150mA）
     • BCX51-16：100-250（@IC=-150mA）
       分档特性适用于对增益精度要求不同的电路设计，例如音频放大器的偏置调整。
   • 频率特性：转换频率（fT）50-145MHz，支持音频信号放大和电机驱动。

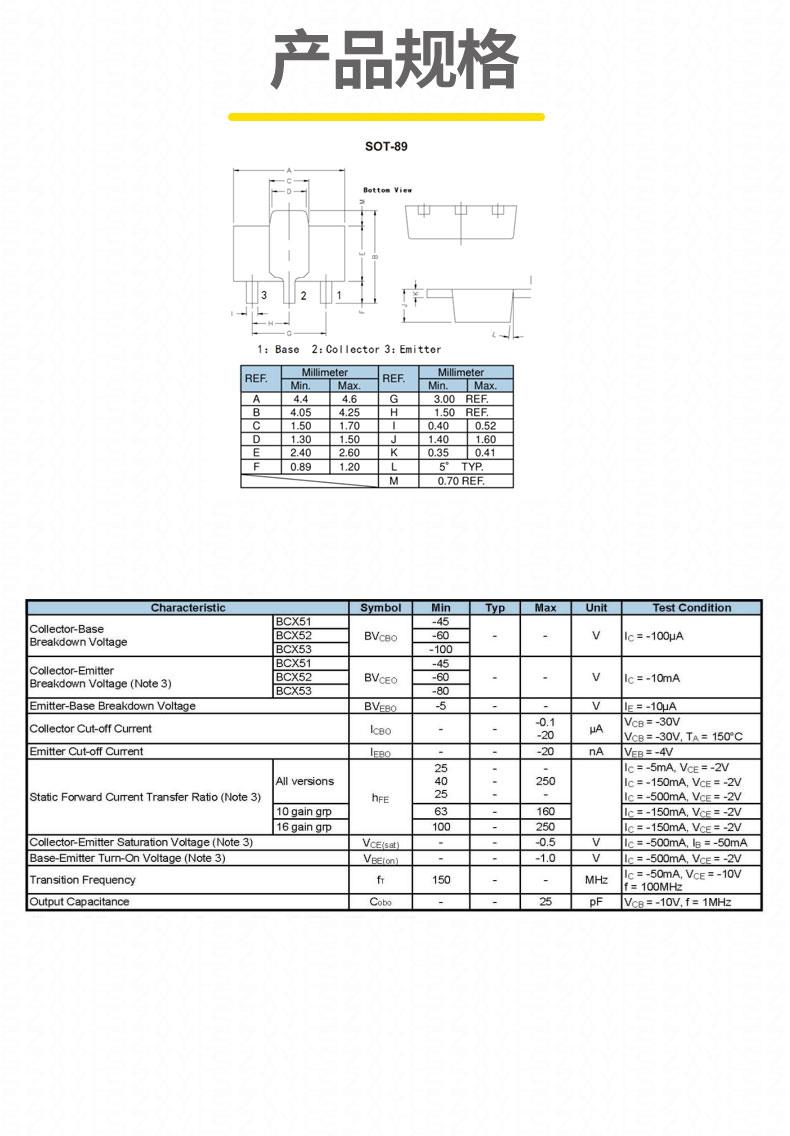

2. 封装与物理特性

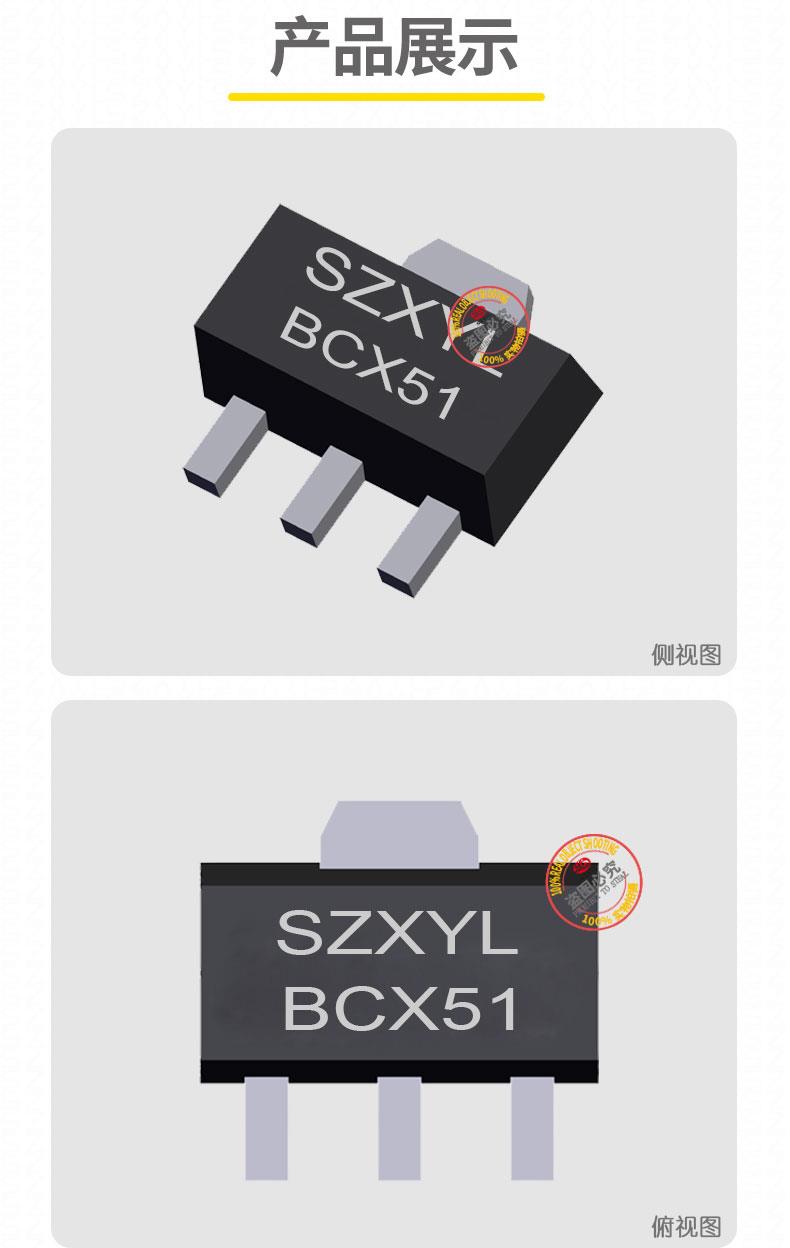

   • 封装形式：SOT-89（TO-243AA），引脚排列为发射极（E）、集电极（C）、基极（B），其中集电极与大面积散热焊盘相连，提升散热效率。
   • 尺寸：典型尺寸 4.5mm?2.5mm?1.5mm，适合高密度电路板布局。
   • 材料与可靠性：塑料环氧树脂封装，符合 RoHS 标准，工作温度范围 - 65?C 至 %2B 150?C，可适应极端环境。

二、BCX51 SOT-89应用领域

1. 音频放大：音频放大器驱动级、功率输出级，例如汽车音响系统，可与 NPN 型号（如 BCX54）组成推挽放大器，提升效率并减少失真。
2. 中等功率开关：直流电机驱动、继电器控制等场景，支持快速饱和与截止，适用于 12V 至 24V 逻辑电平驱动，尤其适合低侧负载控制。
3. 工业与消费电子：自动化设备、家电控制电路等对稳定性要求较高的应用
4. 电源管理：MOSFET 驱动、低边开关电路，可将低电流信号转换为高负载能力输出，例如电池充电器。

三、BCX51 SOT-89产品优势

1. 中压能力：-45V 集电极 - 发射极电压（VCEO），适用于需要中等耐压的工业和消费类应用，相比 BCX52（-60V）具有更低的电压冗余，适合低压场景。
2. 低饱和压降：VCE 饱和值≤0.5V（@500mA, 50mA），降低导通损耗，提升能源效率，尤其适合电池供电设备。
3. 宽增益范围：多档 hFE 可选，满足不同电路对信号放大倍数的需求，例如 BCX51-16 在 IC=-150mA 时 hFE≥100，减少设计冗余。
4. 高效散热设计：SOT-89 封装的底部焊盘设计，热阻低至 20K/W，有效降低结温，延长器件寿命。

四、典型应用电路

1. 推挽放大器：与 NPN 晶体管（如 BCX54）组成互补对称电路，用于音频功率放大。BCX51 负责负半周信号放大，提升效率并减少失真。
2. 电机驱动：在工业设备中作为低侧开关，控制直流电机。基极接微控制器信号，集电极连接电机，发射极接地，实现可靠的率切换。
3. 线性稳压器：作为调整管与基准电压源配合，构成串联型稳压电路，稳定输出电压。例如，通过分压电阻反馈调整基极电流，实现 - 45V 输入下的 - 5V 稳定输出。
