HM879he心特性

• 晶体管类型：NPN 型，适用于高速开关、负载驱动及信号放大场景。
• 电气参数：
  • 集电极电流（Ic）：zui大 3A（连续），峰值 5A，可满足中小功率电机驱动、继电器控制等大电流负载需求。
  • 集射极击穿电压（VCEO）：10V，支持低电压电源系统（如 5V/12V），适用于消费电子和工业设备。
  • Vce 饱和压降：典型值 0.3V（@3A 集电极电流，60mA 基极电流），zui大值 0.4V，确保低导通损耗，提升能效。
  • 功率耗散：500mW（TA=25℃时），需配合散热设计以适应持续高负载运行。
  • 跃迁频率（fT）：200MHz，支持高速开关和高频信号处理。
• 封装与尺寸：

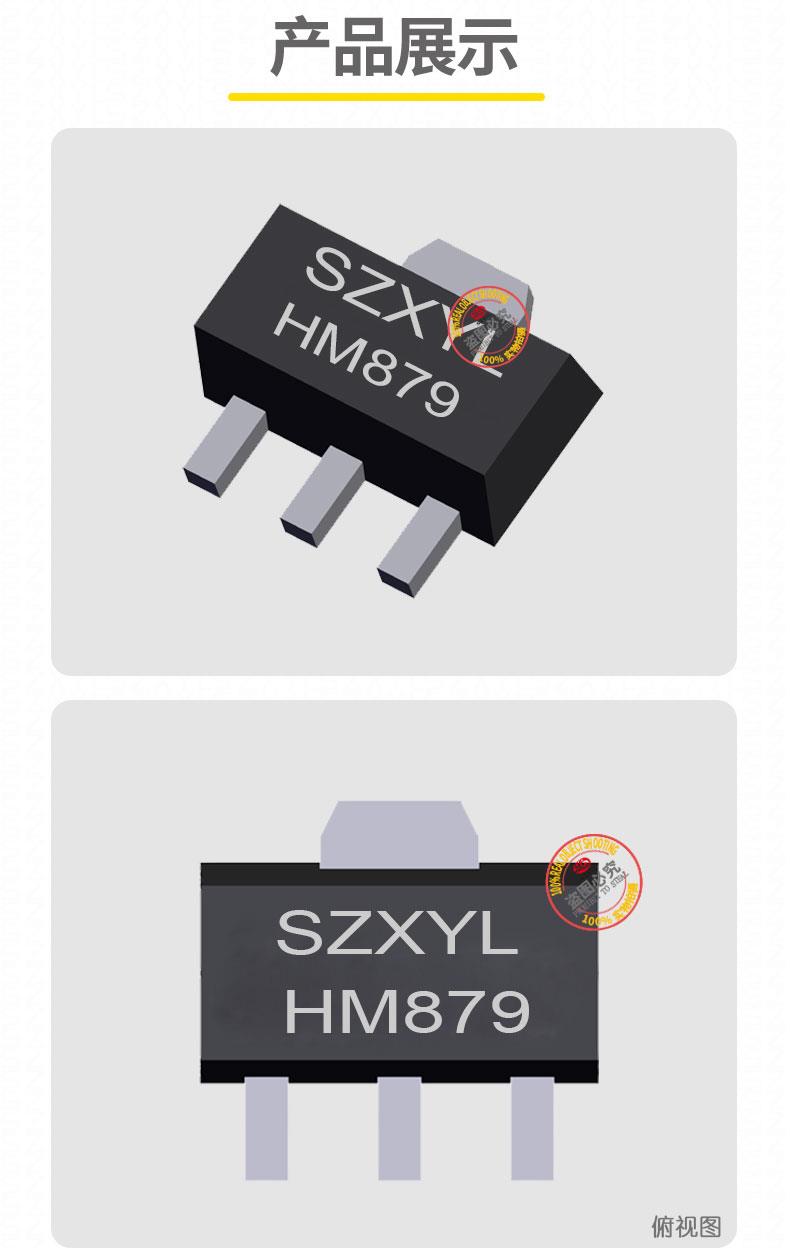

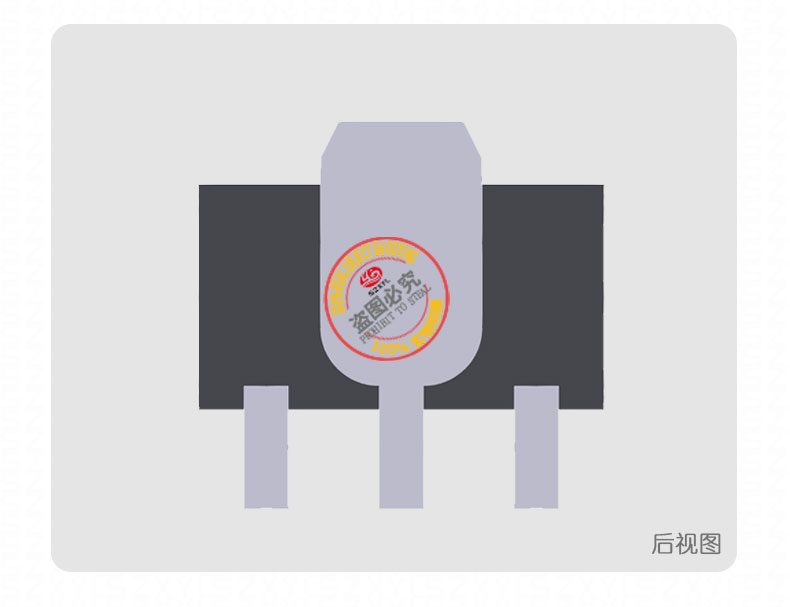

  • SOT-89-3 封装：尺寸 4.5?3.5mm，高度 1.55mm，引脚间距 1.78mm，兼容标准表面贴装工艺，散热性能优于 SOT-23。
  • 引脚配置：1 脚基极（B）、2 脚发射极（E）、3 脚集电极（C），引脚布局优化，便于 PCB 布线。
• 可靠性：
  • 工作温度范围：-55℃至 %2B 150℃，适应工业级环境。
  • RoHS 合规：符合欧盟有害物质限制指令，支持环保型产品设计。

HM879典型应用

1. 功率开关：适用于家用电器（如洗衣机电机控制）、工业设备（如电磁阀驱动），可高效切换 3A 级负载。
2. 信号放大：在音频放大器中提供高增益（hFE zui小值 140@3A,2V），确保低失真信号传输。
3. 电源管理：用于低压开关电源（SMPS）的 PWM 控制，支持 10V 输入电压范围，提升系统稳定性。
4. LED 驱动：通过jing确控制集电极电流，实现 LED 亮度调节，适用于显示屏背光和照明系统。

性能优势

• 高电流处理能力：3A 集电极电流，可直接驱动大电流负载，减少外部并联器件需求。
• 低饱和压降：0.3V 的 Vce 饱和典型值显著降低导通损耗，尤其适合电池供电设备延长续航。
• 高速开关特性：200MHz 跃迁频率确保快速响应，适用于高频 PWM 调制和数据通信接口。
• 宽温度适应性：-55℃至 %2B 150℃的工作范围，满足工业、汽车等严苛环境需求。

HM879 SOT-89 凭借其高电流、低损耗和紧凑封装的特性，成为消费电子、工业控制和家用电器领域的理想选择，可有效提升系统性能并降低成本。
