深圳市新亿利电子有限公司

HM4033 he心特性

• 晶体管类型：PNP 型，适用于高压开关、负载驱动及信号放大场景。
• 电气参数：
  • 集电极电流（Ic）：zui大 1A（连续），峰值 2A，可满足继电器控制、中小功率电机驱动等负载需求。
  • 集射极击穿电压（VCEO）：80V，支持宽电压输入环境，适用于 12V 至 48V 电源系统。
  • Vce 饱和压降：zui大值 1.5V（@200mA 基极电流，2A 集电极电流），确保低导通损耗，提升能效。
  • 功率耗散：500mW（TA=25℃时），需配合散热设计以适应持续高负载运行。
  • 跃迁频率（fT）：10MHz，支持中速开关和信号放大应用。

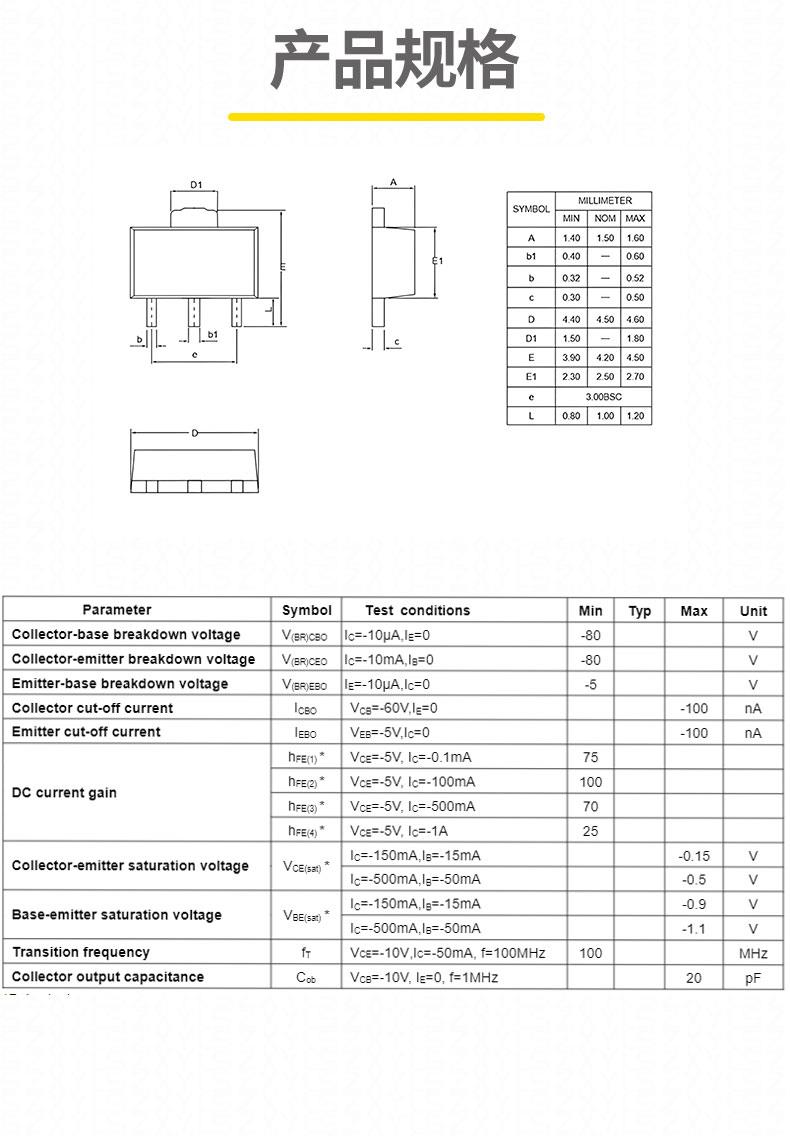

• 封装与尺寸：
  • SOT-89-3 封装：尺寸 4.5?3.5mm，高度 1.55mm，引脚间距 1.78mm，兼容标准表面贴装工艺，散热性能优于 SOT-23。
  • 引脚配置：1 脚基极（B）、2 脚发射极（E）、3 脚集电极（C），引脚布局优化，便于 PCB 布线。
• 可靠性：
  • 工作温度范围：-55℃至 %2B 150℃，适应工业级环境。
  • RoHS 合规：符合欧盟有害物质限制指令，支持环保型产品设计。

HM4033 典型应用

1. 功率开关：适用于家用电器（如洗衣机电机控制）、工业设备（如电磁阀驱动），可高效切换 1A 级负载。
2. 信号放大：在音频放大器中提供稳定增益，确保低失真信号传输。
3. 电源管理：用于开关电源（SMPS）的 PWM 控制，支持 80V 输入电压范围，提升系统稳定性。
4. LED 驱动：通过jing确控制集电极电流，实现 LED 亮度调节，适用于显示屏背光和照明系统。

HM4033 性能优势

• 高电压处理能力：80V 集射极击穿电压，可直接驱动高压负载，减少外部保护电路复杂度。
• 低饱和压降：1.5V 的 Vce 饱和zui大值显著降低导通损耗，尤其适合电池供电设备延长续航。
• 宽温度适应性：-55℃至 %2B 150℃的工作范围，满足工业、汽车等严苛环境需求。
• 高可靠性：通过 RoHS ren证，符合环保要求，适用于高可靠性要求场景。

HM4033 SOT-89 凭借其高电压、低损耗和紧凑封装的特性，成为工业控制、消费电子和家电领域的理想选择，可有效提升系统性能并降低成本。
