2SD2413he心特性

• 晶体管类型：NPN 型，适用于高压开关、精密信号放大及线性电压 - 电流转换场景。
• 电气参数：
  • 集电极电流（Ic）：zui大 100mA（连续），支持中小功率高压负载驱动需求。
  • 集射极击穿电压（VCEO）：400V，可直接适配 12V 至 380V 工业级电源系统，适用于高压隔离电路。
  • Vce 饱和压降：zui大值 1.5V（@5mA 基极电流，50mA 集电极电流），确保低导通损耗，提升能效。
  • 功率耗散：1W（TA=25℃时），需配合散热设计以适应持续高压运行。
  • 跃迁频率（fT）：40MHz，支持中速开关和高频信号处理。

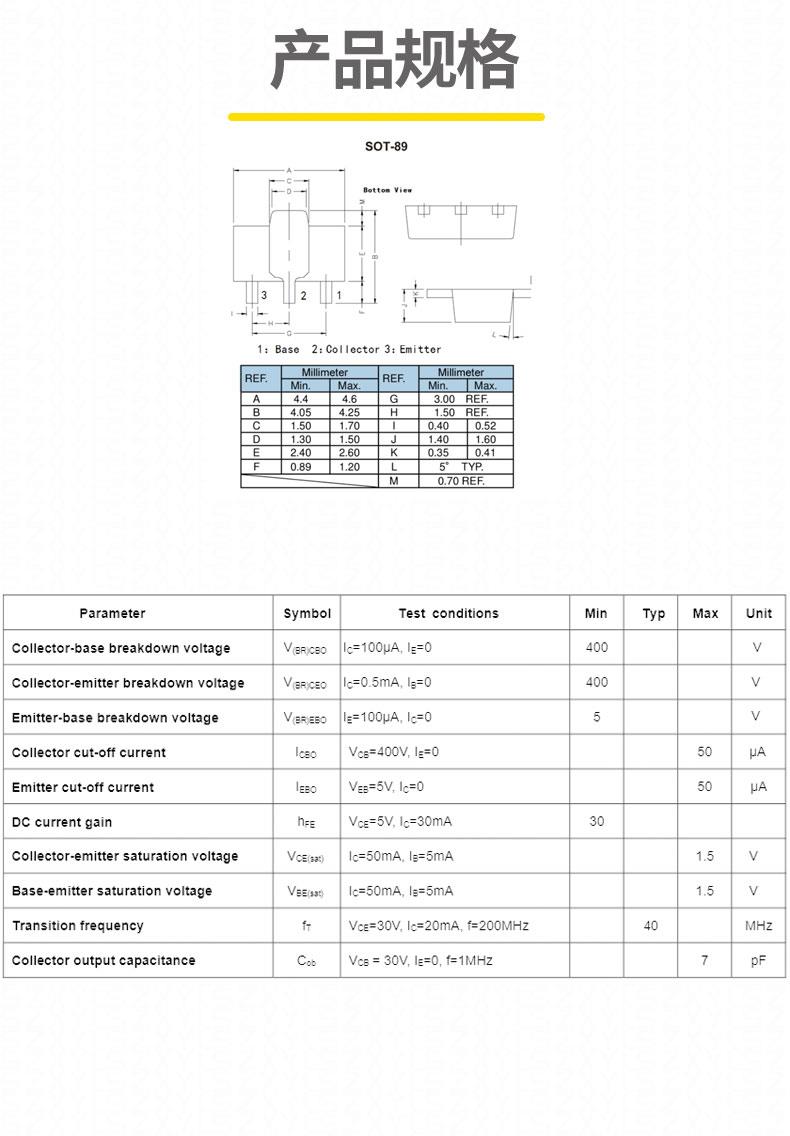

• 封装与尺寸：
  • SOT-89-3 封装：尺寸 4.5?2.5?1.5mm，引脚间距 1.5mm，兼容标准表面贴装工艺，散热性能优于 SOT-23。
  • 引脚配置：1 脚基极（B）、2 脚集电极（C）、3 脚发射极（E），引脚布局优化，便于 PCB 高压隔离布线。
• 可靠性：
  • 工作温度范围：-55℃至 %2B 150℃，适应工业级环境。
  • RoHS 合规：符合欧盟有害物质限制指令，支持环保型产品设计。
  • 停产状态：该型号已停产，建议优先评估替代方案或联系供应商确认库存。

2SD2413典型应用

1. 高压开关：适用于工业设备（如高压电磁阀驱动）、电力电子（如 400V 母线电压监测），可高效切换 100mA 级负载。
2. 信号放大：在精密仪器（如医疗设备传感器信号调理）中提供稳定增益，确保低失真信号传输。
3. 电源管理：用于高压开关电源（SMPS）的 PWM 控制，支持 400V 输入电压范围，提升系统稳定性。
4. 线性转换电路：在频率隔离电路中，将电压信号线性转换为 4-20mA 电流信号，适用于工业自动化设备。

性能优势

• 超高电压处理能力：400V 集射极击穿电压，可直接驱动高压负载，减少外部保护电路复杂度。
• 低饱和压降：1.5V 的 Vce 饱和zui大值显著降低导通损耗，尤其适合电池供电设备延长续航。
• 宽温度适应性：-55℃至 %2B 150℃的工作范围，满足工业、汽车等严苛环境需求。
• 高可靠性：通过 RoHS ren证，符合环保要求，适用于高可靠性要求场景。

2SD2413 SOT-89 凭借其高电压、低损耗和紧凑封装的特性，成为工业控制、电力电子和精密仪器领域的理想选择，可有效提升系统性能并降低成本。建议在新项目中优先评估替代型号以确保供应链稳定性。
