2SD2098 he心特性

• 晶体管类型：NPN 型，适用于高速开关、大电流负载驱动及精密信号放大场景。
• 电气参数：
  • 集电极电流（Ic）：zui大 5A（连续），支持中小功率电机驱动、继电器控制等高电流需求。
  • 集射极击穿电压（VCEO）：20V，适配 5V/12V 低电压电源系统，典型应用于消费电子和工业设备。
  • Vce 饱和压降：zui大值 1V（@4A 集电极电流，100mA 基极电流），实际典型值低至 0.25V，显著降低导通损耗，提升能效。
  • 功率耗散：500mW（TA=25℃时），需配合散热设计以适应持续高负载运行。
  • 跃迁频率（fT）：150MHz，支持中高速开关和高频信号处理。
• 封装与尺寸：

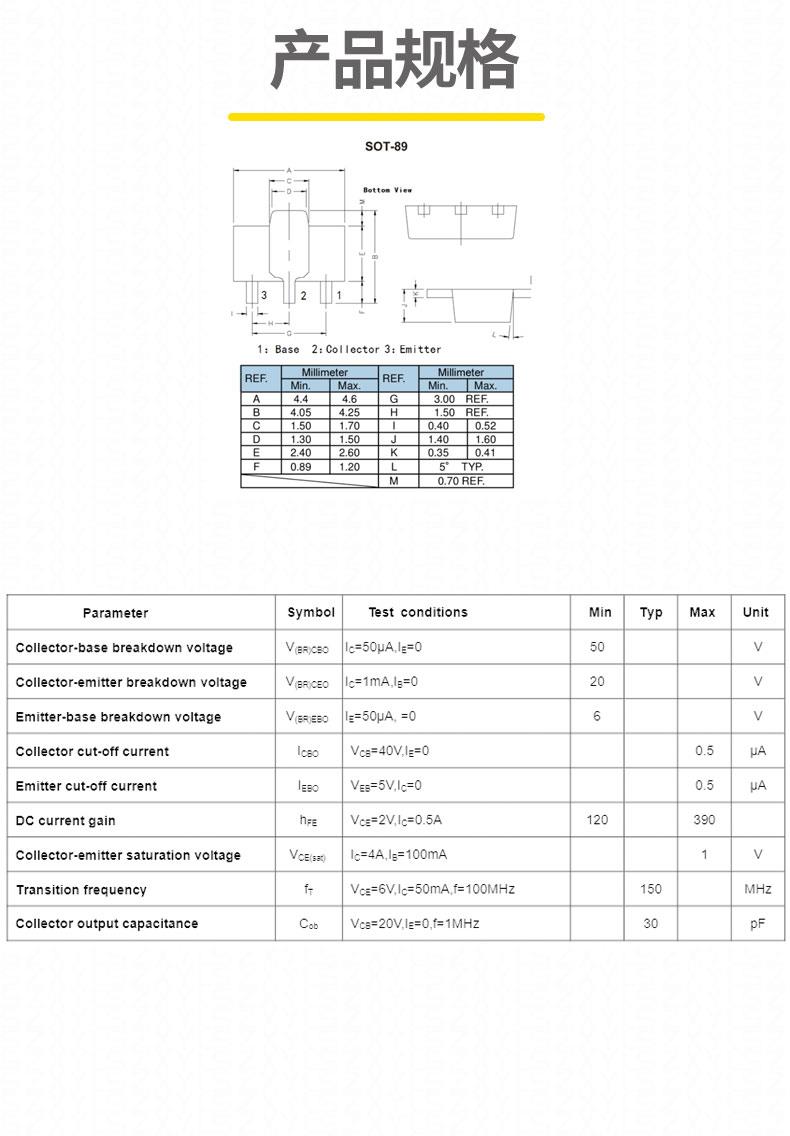

  • SOT-89-3L 封装：尺寸 4.5?2.45?1.5mm，引脚间距 1.78mm，兼容标准表面贴装工艺，散热性能优于 SOT-23。
  • 引脚配置：1 脚基极（B）、2 脚集电极（C）、3 脚发射极（E），引脚布局优化，便于 PCB 布线。
• 可靠性：
  • 工作温度范围：-55℃至 %2B 150℃，适应工业级环境。
  • RoHS 合规：符合欧盟有害物质限制指令，支持环保型产品设计。
  • 零件状态：Active，目前正常供货。

2SD2098 典型应用

1. 高电流开关：适用于家用电器（如洗衣机电机控制）、工业设备（如电磁阀驱动），可高效切换 5A 级负载。
2. 闪光灯驱动：低至 0.25V 的 Vce 饱和压降特性，特别适合 strobo-flash 电路，减少能量损耗并延长电池寿命。
3. 电源管理：在低压开关电源（SMPS）中作为 PWM 控制元件，支持 20V 输入电压范围，提升系统稳定性。
4. 精密电流控制：在频率隔离线性转换电路中，将电压信号线性转换为 4-20mA 电流信号，适用于工业传感器和自动化设备。

2SD2098 性能优势

• 超高电流处理能力：5A 集电极电流，可直接驱动大电流负载，减少外部并联器件需求。
• 极低饱和压降：1V 的 Vce 饱和zui大值（典型 0.25V）显著降低导通损耗，尤其适合电池供电设备延长续航。
• 中高速开关特性：150MHz 跃迁频率确保快速响应，适用于高频 PWM 调制和数据通信接口。
• 宽温度适应性：-55℃至 %2B 150℃的工作范围，满足工业、汽车等严苛环境需求。
