2SD1006 he心特性

• 晶体管类型：NPN 型，适用于高电压开关、功率放大及工业控制应用。
• 电气参数：
  • 集电极电流（Ic）：zui大 0.7A（连续），支持中小功率负载驱动需求，如继电器控制、电磁阀驱动等。
  • 集射极击穿电压（VCEO）：100V，适配 12V 至 80V 电源系统，可直接用于汽车电子、工业设备等高压场景。
  • Vce 饱和压降：典型值 0.3V，显著降低导通损耗，提升能效。
  • 功率耗散：0.2W（TA=25℃时），需配合散热设计以适应持续运行。
  • 跃迁频率（fT）：90MHz，支持中高速开关和音频信号处理。

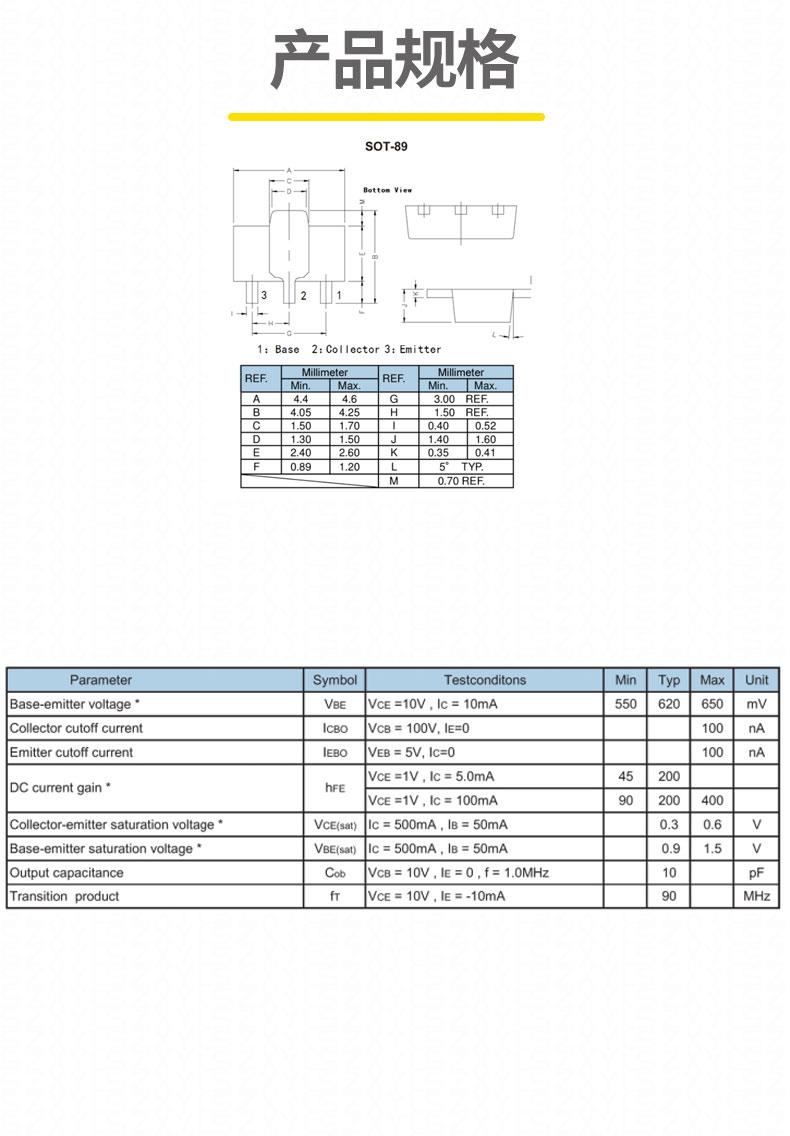

• 封装与尺寸：
  • SOT-89-3L 封装：尺寸 4.5?2.5?1.5mm，引脚间距 1.5mm，兼容标准表面贴装工艺，散热性能优于 SOT-23。
  • 引脚配置：1 脚基极（B）、2 脚集电极（C）、3 脚发射极（E），引脚布局优化，便于 PCB 高压隔离布线。
• 可靠性：
  • 工作温度范围：-55℃至 %2B 150℃，适应工业级环境。
  • RoHS 合规：符合欧盟有害物质限制指令，支持环保型产品设计。

2SD1006 典型应用

1. 高压开关：适用于汽车电子（如车窗升降控制）、工业设备（如电磁阀驱动），可高效切换 0.7A 级负载。
2. 功率放大：在音频放大器中提供稳定增益，确保低失真信号传输，支持 16Ω 扬声器驱动。
3. 电源管理：用于高压开关电源（SMPS）的 PWM 控制，支持 100V 输入电压范围，提升系统稳定性。
4. 电机驱动：凭借 0.7A 的高电流能力，可直接驱动中小型步进电机，简化电路设计。

性能优势

• 高电压处理能力：100V 的 VCEO，可直接用于汽车 12V 系统、工业 48V 设备等高压场景，减少外部分压电路需求。
• 低饱和压降：0.3V 的 Vce 饱和典型值显著降低导通损耗，尤其适合电池供电设备延长续航。
• 宽温度适应性：-55℃至 %2B 150℃的工作范围，满足工业、汽车等严苛环境需求。
• 高可靠性：通过 RoHS ren证，符合环保要求，适用于高可靠性要求场景。

2SD1006 SOT-89 凭借其高电压、低损耗和紧凑封装的特性，成为汽车电子、工业控制和消费电子领域的理想选择，可有效提升系统性能并降低成本。
