2SD874he心特性

• 晶体管类型：NPN 型，适用于高压开关、音频放大及工业控制应用。
• 电气参数：
  • 集电极电流（Ic）：zui大 1A（连续），支持中小功率负载驱动需求，如继电器控制、电磁阀驱动等。
  • 集射极击穿电压（VCEO）：25V至 50V，适配 12V 至 24V 电源系统，可直接用于消费电子、汽车辅助电路等场景。
  • Vce 饱和压降：典型值 0.3V（@500mA 集电极电流，50mA 基极电流）
  • 功率耗散：500mW（TA=25℃时），需配合散热设计以适应持续运行。SOT-89 封装的热阻约为 50?C/W，可通过大面积覆铜提升散热效率。
  • 跃迁频率（fT）：200MHz，支持中高速开关和音频信号处理

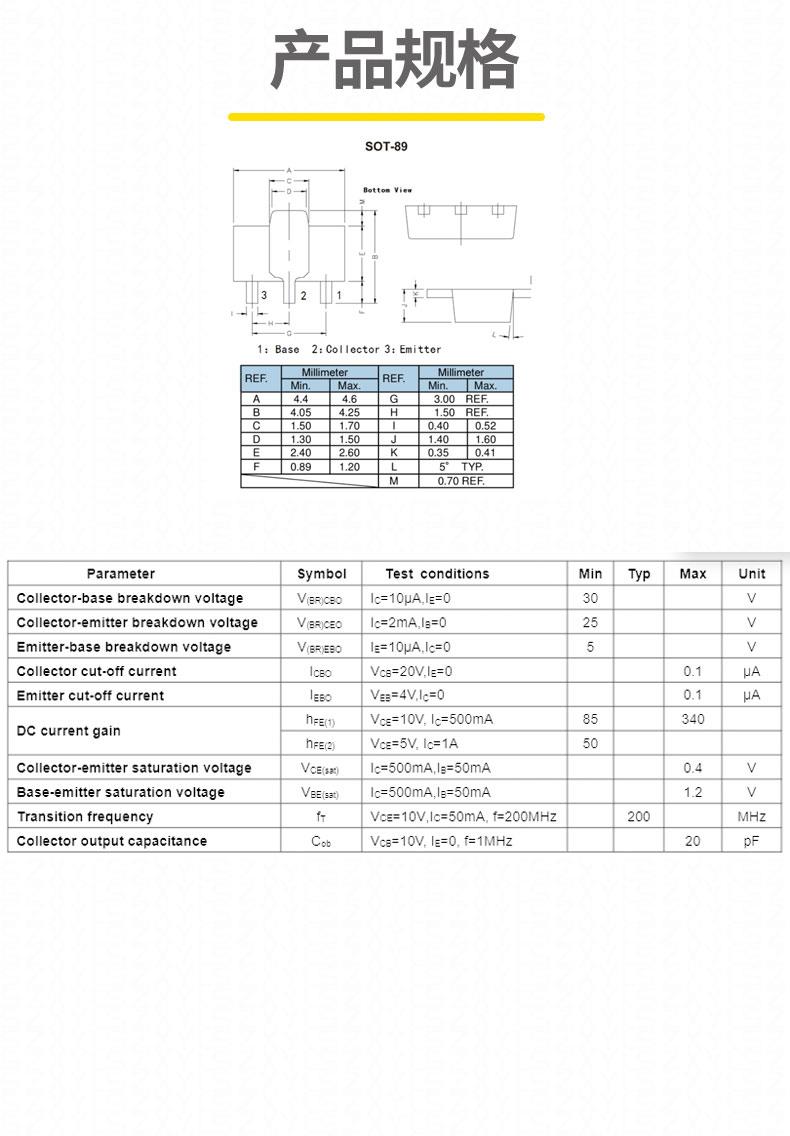

• 封装与尺寸：

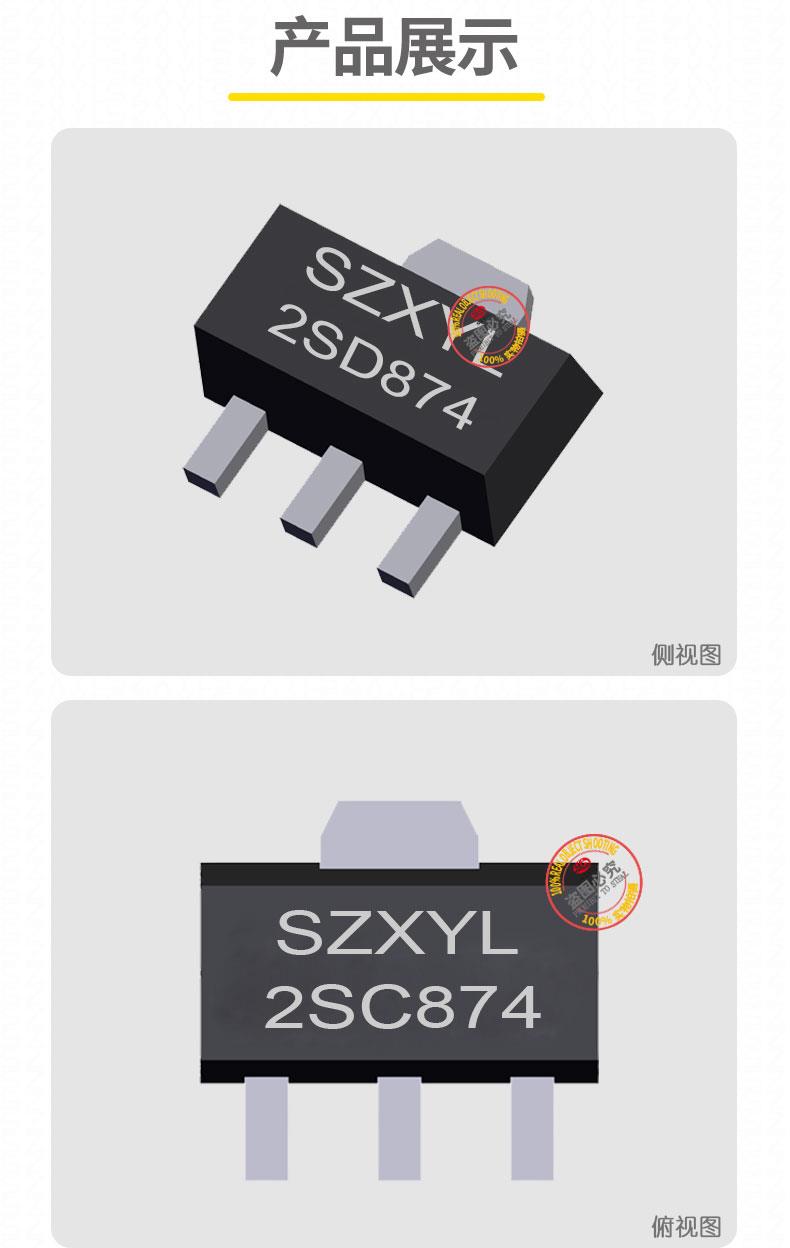

  • SOT-89-3L 封装：尺寸 4.5?2.5?1.5mm，引脚间距 1.5mm，兼容标准表面贴装工艺，散热性能优于 SOT-23。
  • 引脚配置：1 脚基极（B）、2 脚集电极（C）、3 脚发射极（E），引脚布局优化，便于 PCB 高压隔离布线。
• 可靠性：
  • 工作温度范围：-55℃至 %2B 150℃，适应工业级环境。
  • RoHS 合规：符合欧盟有害物质限制指令，支持环保型产品设计。

2SD874典型应用

1. 高压开关：适用于汽车辅助电路（如车窗升降控制）、消费电子（如电源开关），可高效切换 1A 级负载。
2. 音频放大：在音频放大器中提供稳定增益，确保低失真信号传输，支持 8Ω 至 16Ω 扬声器驱动。典型电路中，2SD874 与互补 PNP 管 2SB766A 配合使用，构成甲乙类功率放大级。
3. 电源管理：用于低压开关电源（SMPS）的 PWM 控制，支持 24V 输入电压范围，提升系统稳定性。松下版本的 200MHz fT 特性可优化高频开关效率。
4. 电机驱动：凭借 1A 的连续电流能力，可直接驱动中小型步进电机，简化电路设计。例如，在智能家居中作为 H 桥电路的驱动元件，实现电机正反转控制。

2SD874性能优势

• 宽电压兼容性：25V 至 50V 的 VCEO 范围，覆盖 12V 汽车系统、24V 工业设备等场景，减少外部分压电路需求。
• 低饱和压降：0.3V 的 Vce 饱和典型值显著降低导通损耗，尤其适合电池供电设备延长续航。
• 高频响应：200MHz 的 fT支持中高速信号处理，适用于音频放大和高频开关应用。
• 高可靠性：通过 RoHS ren证，符合环保要求，适用于高可靠性要求场景。长电版本的 - 55℃至 %2B 150℃工作范围满足工业级环境需求。

2SD874 SOT-89 凭借其宽电压兼容性、低损耗和紧凑封装的特性，成为消费电子、汽车辅助电路和工业控制领域的理想选择，可有效提升系统性能并降低成本。
